70 Notas sobre el cableado Emotron AB 01-3991-11r2

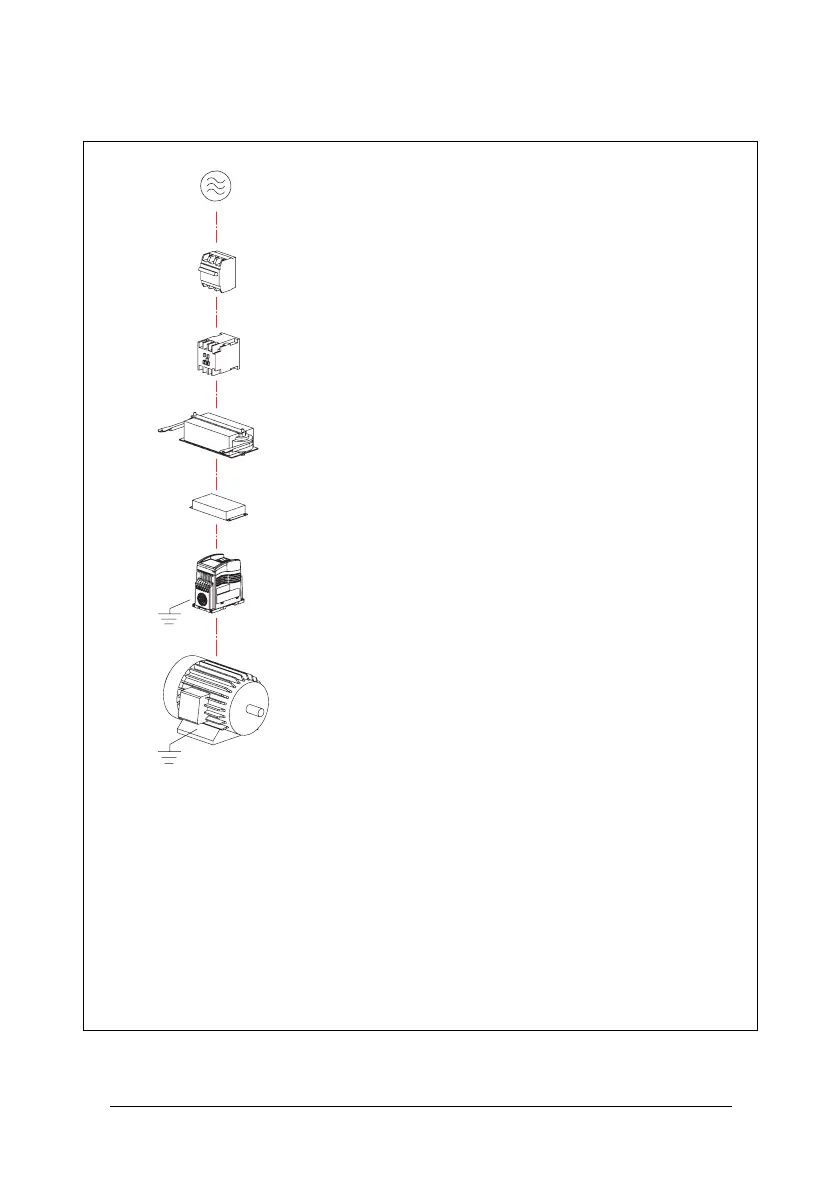

Precauciones para aplicaciones periféricas:
Alimentación
Interruptor
automático
Contactor
magnético
Reactancia de CA
para mejorar
el factor de
de frecuencia
Motor
VSAxx
Alimentación:
• Asegúrese de que la tensión sea la adecuada para evitar que el
variador sufra daños.
• Entre la fuente de CA y el variador hay que instalar un interruptor
automático (MCCB) o disyuntor de fusible.
Interruptor automático (MCCB):
• Utilice un interruptor automático adecuado para los valores nomi-
nales de tensión e intensidad del variador para controlar la alimen-
tación y proteger el variador.
• No utilice el interruptor como dispositivo de arranque/paro del
variador.
Fusible:
• Si no utiliza interruptor automático, instale un fusible adecuado
para los valores nominales de tensión e intensidad del variador.
Diferencial a tierra:
• Instale un diferencial a tierra para evitar problemas provocados por
fugas eléctricas y proteger al personal. Seleccione un rango de
intensidad de hasta 200 mA y un tiempo de funcionamiento de
hasta 0,1 segundos para evitar fallos.
Contactor magnético:
• Las operaciones normales no requieren contactor magnético. Sin
embargo, es imprescindible instalar un contactor magnético si se
implementan funciones como el control externo y el rearranque
automático después de un corte eléctrico o se usa un controlador
de frenado.
• No utilice el contactor magnético como dispositivo de arranque/
paro del variador.
Reactancia de línea de CA para mejorar el factor de potencia:
• Si se alimenta el variador con una fuente de potencia de alta capa-
cidad (superior a 600 kVA), se puede conectar una reactancia de
CA para mejorar el factor de potencia.
Filtro antiparasitario en la entrada:
• Si hay cargas inductivas que puedan afectar al variador, es preciso
instalar un filtro antiparasitario.
Variador:
• Los terminales de salida T1, T2 y T3 se conectan a los terminales
U, V y W del motor. Si el motor invierte la marcha mientras el varia-
dor está ajustado para avance, intercambie dos terminales de
salida del variador cualquiera.
• Para evitar que el variador sufra daños, no conecte los terminales
de salida T1, T2 y T3 a la alimentación de entrada de CA.
• Conecte el terminal de tierra correctamente. (Serie de 230 V: Rg
<100; Serie de 460 V: Rg <10.): <10Ω.
Variador
potencia
(MCCB)
