72 Notas sobre el cableado Emotron AB 01-3991-11r2
Descripción de terminales los del variador
Descripción de los terminales de alimentación

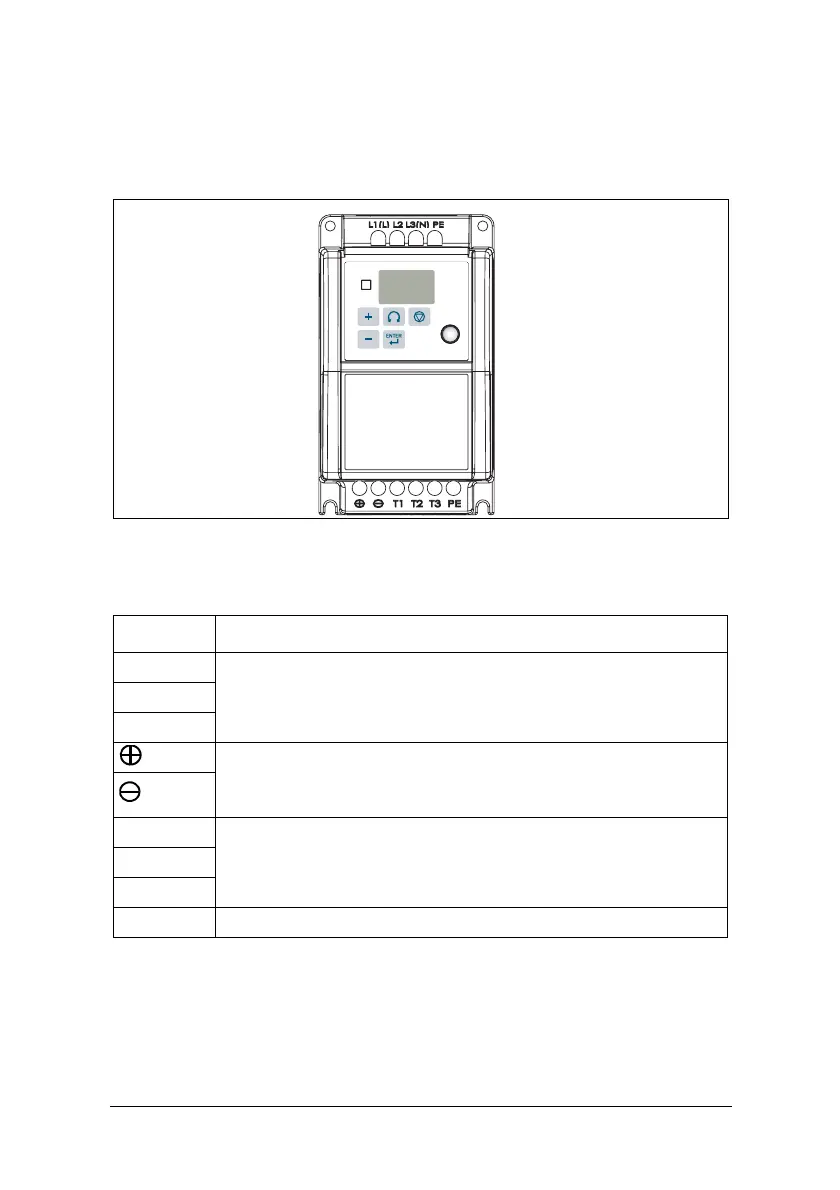

Figura 17 Ubicación de los terminales de alimentación
* Las unidades de freno son necesarias en aplicaciones en las que es preciso parar
rápidamente una carga con mucha inercia. Utilice una unidad de freno y una
resistencia de frenado de la misma potencia para disipar la energía que genera la
Ta bl a 3 3
Símbolo Descripción
L1 (L)
Entrada de alimentación principal Monofásico: L/N* Trifásico: L1/
L2/L3
L2
L3 (N)
Terminales de conexión de la alimentación CC y de la unidad de
freno (para frenar deben coincidir con las unidades de freno y la
resistencia de freno)
T1
Salidas del variadorT2
T3
PE Terminales de tierra (2 puntos)
