76 Notas sobre el cableado Emotron AB 01-3991-11r2
(2) Caja 2 IP20: Monofásico VSA 23-07, -10
Trifásico VSA 48-002, -004, -005

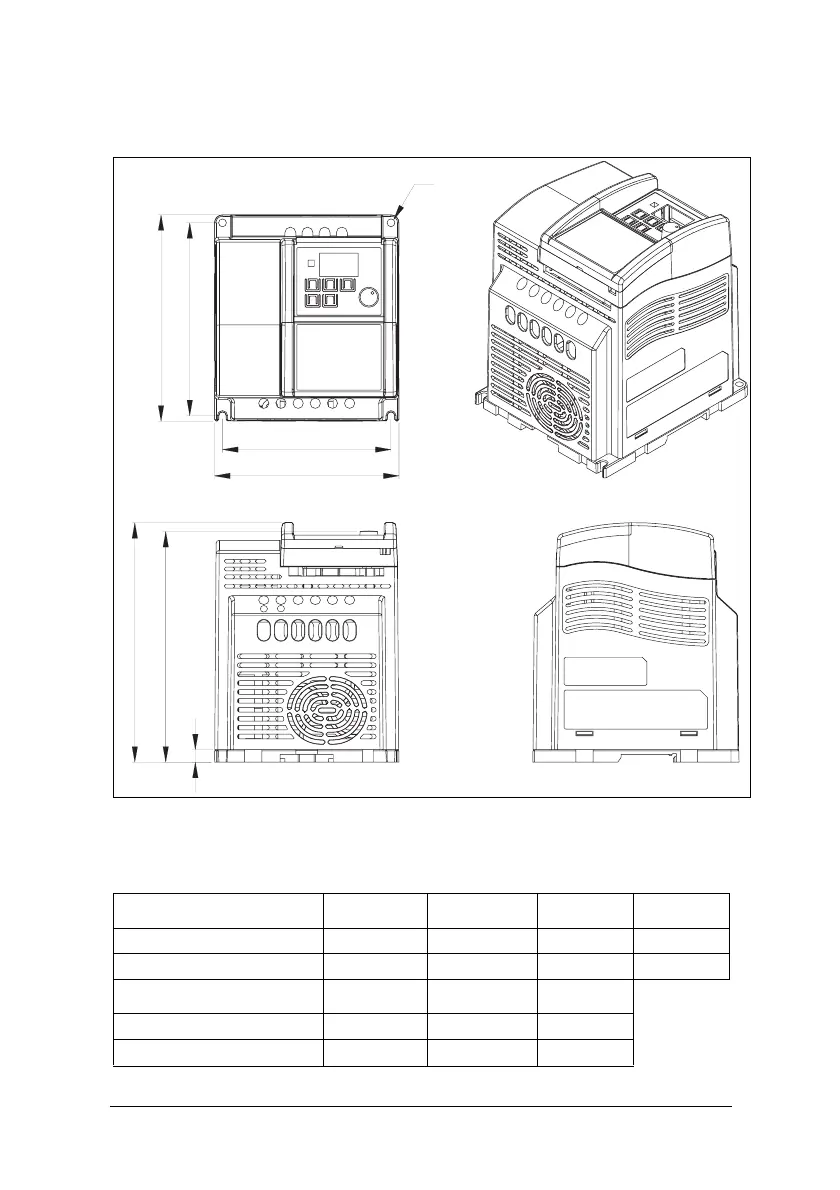

Figura 20Dimensiones de la caja 2 de VSA
Tabla 37 Dimensiones en mm/pulgadas
Longitud, mm/pulgadas A B C D
Caja 1 132/5,2 123,5/4,86 67/2,64 77/3,03
Caja 2 132/5,2 123,5/4,86 108/4,25 118/4,65
Longitud, mm/pulgadas E F G
Caja 1 130,5/5,13 128,45/5,06 8/0,315
Caja 2 148/5,83 144/5,67 8/0,315
A
B
D
C
F
E
G
4- Ø*4.5
L1(L) L2 L3(N) PE
T1 T2 T3 PE
+
-
+ - T3 PET2T1
+
-
T3
PE
T2
T1
