Vous avez besoin d’aide? Appelez le 1.800.762.1142.
Ne retournez pas au point de vente.
Pour pièces de rechange
1.800.762.1142
3
1
2
3
4
5
Quincaillerie
A
Écrou à ailettes
Nickelée, ø5
6 pcs

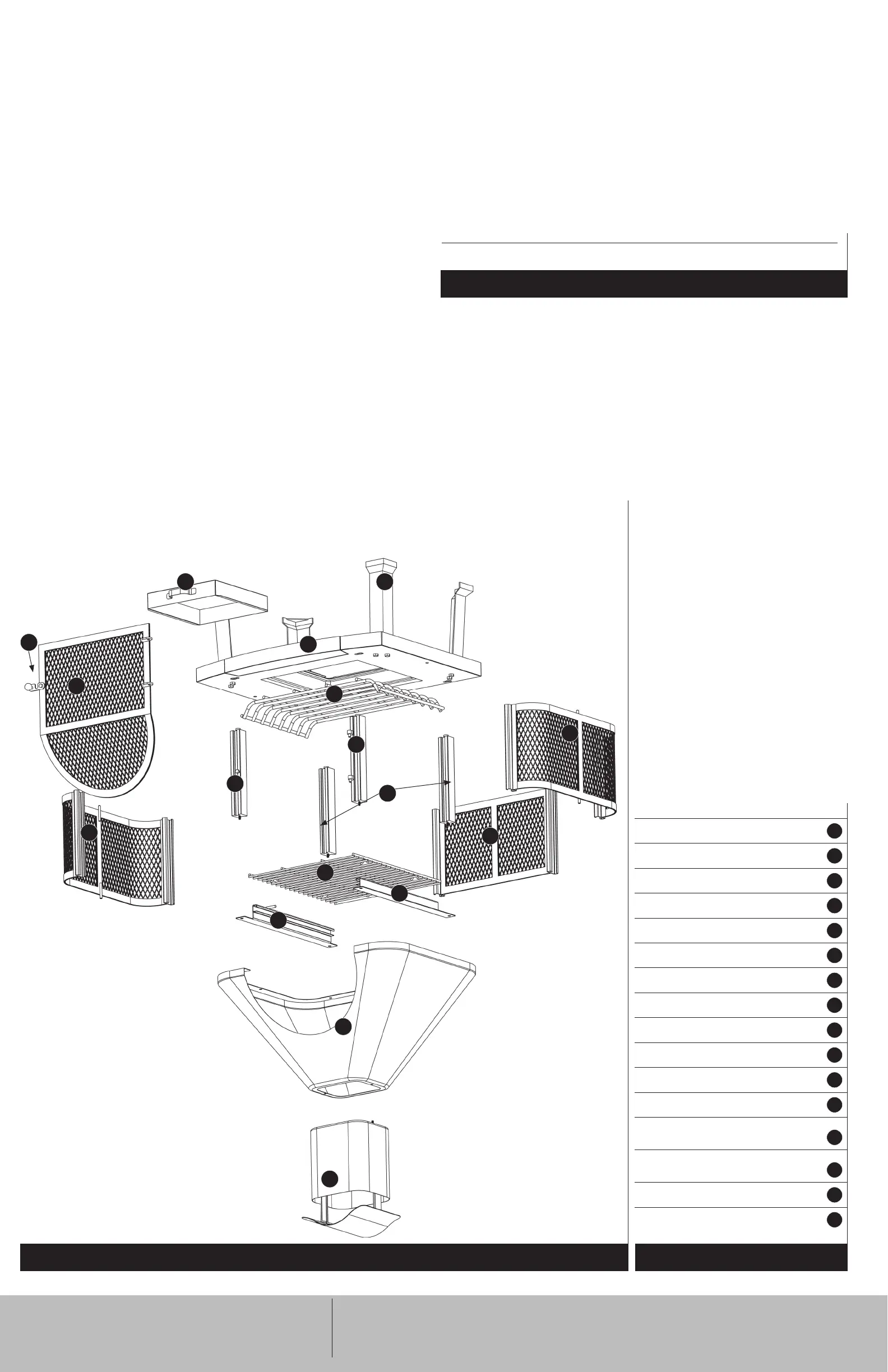

Vue éclatée
6
7
9
7
10
11
12
14
1516
8
13
Liste des pièces
1
Chapeau
55-11-045
2
Hotte
55-05-111
3
Support de grille de
cuisson A
55-05-109
4
Support de grille de
cuisson B
55-05-110
5
Grille de cuisson
55-05-108
6
Pare-étincelles arrière
55-05-107
7
Pare-étincelles latéral (2)
55-05-106
8
Rail arrière (2)
55-05-103
9
Rail de porte A
55-05-101
10
Rail de porte B
55-05-102
11
Porte pare-étincelles
55-05-113
12
Grille à bûches
55-05-105
13
Poignée de porte pare-étincelles*
14
Socle
55-11-046
15
Collecteur de cendres
55-05-104
16
Pied (4)*
55-11-047
* Pré-monté
