4.2 Anschluss an einen Monitor
BNC-Videoausgang

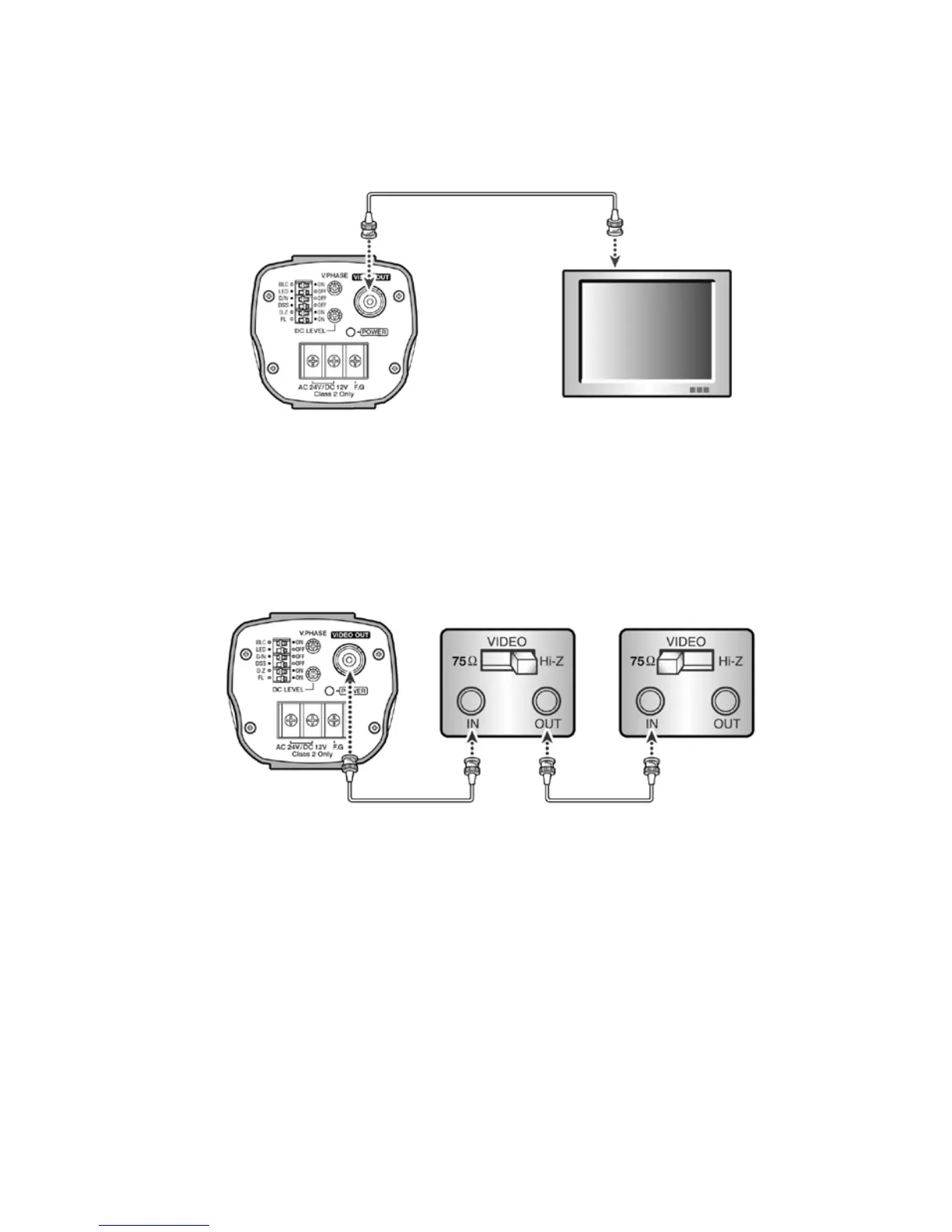

Verbinden Sie den VIDEO-Ausgang mit dem Videoeingang des Monitors.
• Da die Anschlussmethode von den angeschlossenen Geräten abhängt, schlagen Sie sie bitte in den Gebrauchs-
anweisungen dieser Geräte nach.
• Schließen Sie das Kabel an, bevor die Spannungsversorgung eingeschaltet wird.
• Stellen Sie den 75Ohm/Hi-Z Wahlschalter am Monitor wie unten gezeigt ein, sofern vorhanden.
Kamera
Monitor
CCD-Kamera
Zwischengeschalteter
Video-Empfänger
Letzter Monitor
5. Objektivanpassung
LEVEL-Einstellung bei DC-Spannungsgesteuerten Objektiven
Hinweis: Nachdem die Kamera mit Spannung versorgt und an einen Monitor angeschlossen ist, die Empfind-
lichkeitsregelung über Potentiometerregler D an der Kamera vornehmen.
Helligkeitsvergrößerung am Monitor –> Drehrichtung des LEVEL-Potentiometers im Uhrzeigersinn.
Helligkeitsabsenkung am Monitor –> Drehrichtung des LEVEL-Potentiometers gegen den Uhrzeiger-
sinn.
Eine exakte Einstellung ist unter Zuhilfenahme eines Oszilloskops möglich (Abgleich auf 1Vss).
Wenn die Empfindlichkeitsregelung zu sehr gegen den Uhrzeigersinn gedreht wird, erhöht sich, auf
Grund der AGC-Funktion, die Verstärkung der Kamera, und das Bild erscheint verrauscht (körnig).
