1. Packa upp samtliga delar.
2. Fäll upp ramstolparna i läge.
3. Montera resp. sida med en M8 x 52 mm bult and en Φ8 mm bricka. Montera framtill med två M8 x 18
mm bultar och två Φ8 mm brickor.
4. Montera basskyddet baktill på ramstolpen, Dra fast med en Φ4 x 15 mm skruv.
5. Placera handtaget i läge.
6. Montera från ovansidan med en M8 x 45 mm bult och en Φ8 mm bricka.
7. Montera greppen på handtagen, höger och vänster sida. Dra fast från sidan med två + två Φ4 x 15 mm
skruvar.
8. Snäpp fast flaskhållaren på avsedd plats.
A. Efter montering kan bottenplattan anpassas till smärre ojämnheter i underlaget. Justera med hjälp av
skruvarna undertill så att maskinen står stadigt.

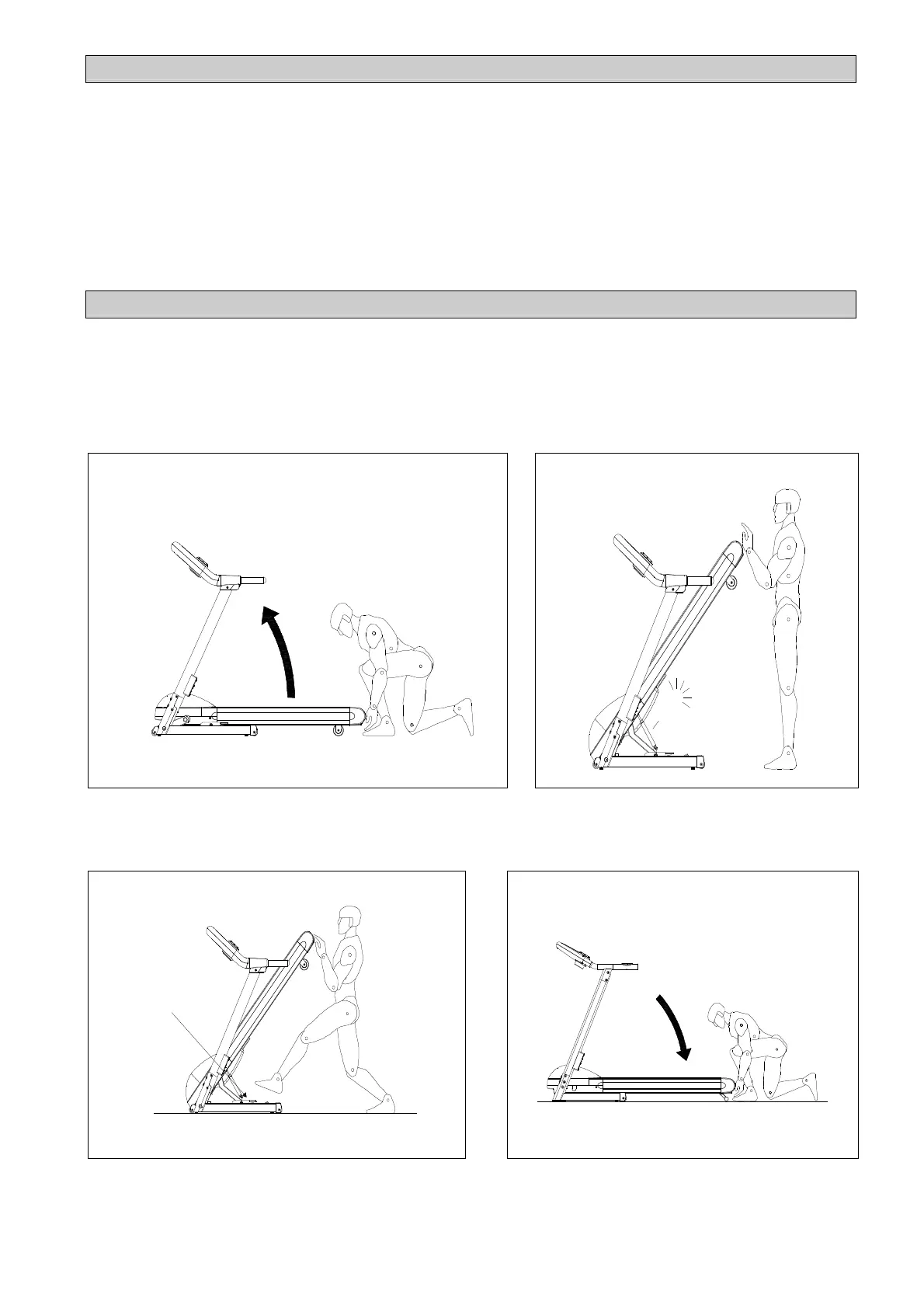

B. För att fälla ihop löpbandet - ställ in lägsta lutningsnivå. Lyft i däckets bakre del. TA ETT STADIGT TAG
OM DÄCKET– se fig. B1- FÖR ATT UNDVIKA SKADA. Ett klickande ljud hörs när däcket låses fast –
se fig. B2.
B1
B2
C
L
I
C
K
C. Fäll ut löpbandet så här: Stå bakom maskinen och håll stadigt i däcket med båda händerna. Öppna
låsspärren med ena foten – se fig. C1. Sänk långsamt ner däcket – se fig. C2 – och kontrollera att det
står stadigt mot underlaget.
C1
ReleaseLever
C2
Monteringsanvisning
