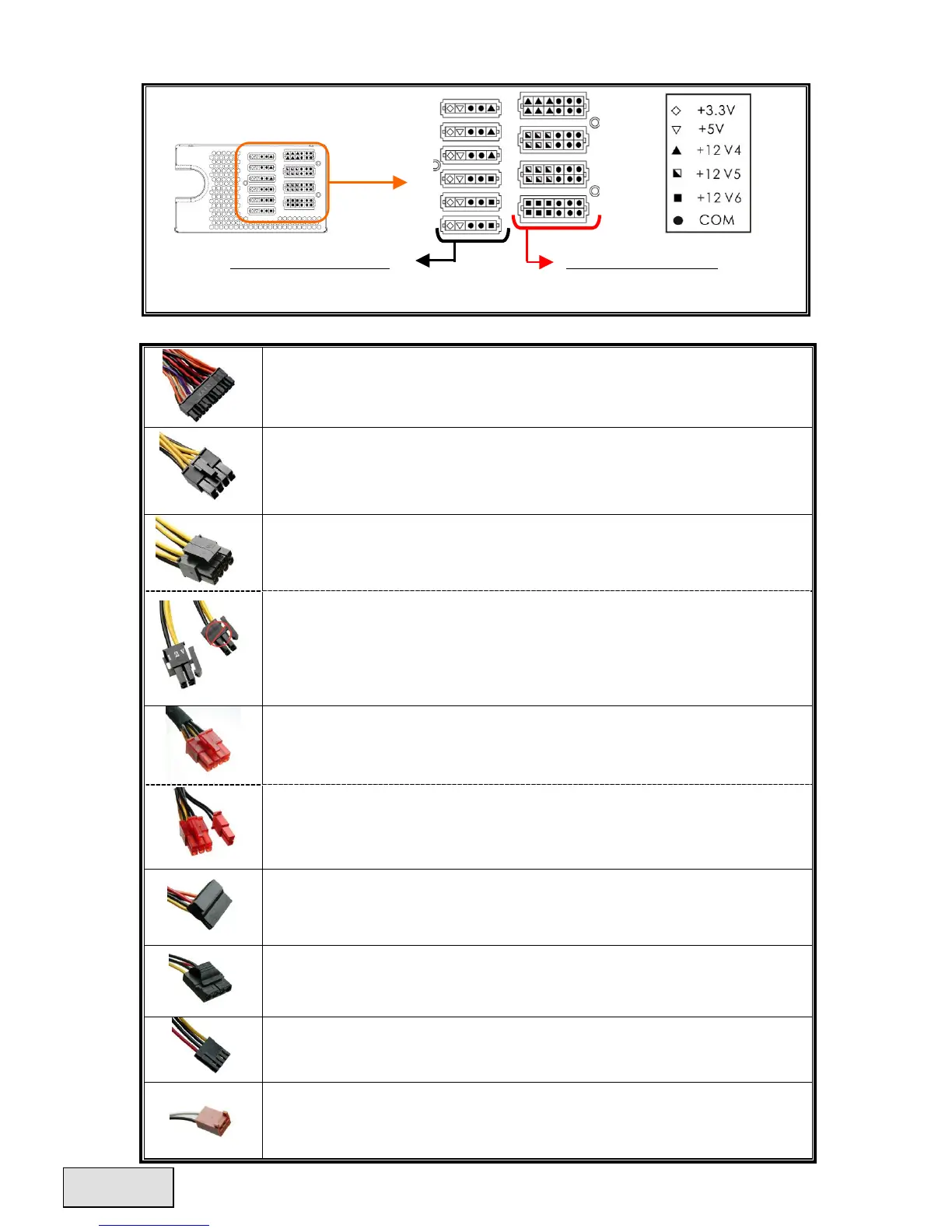

下記の図はモジュラーソケットのレイアウトと DC レール分配の説明です。
5 ピンブラックソケット
ブラックソケットがドライブまたは周辺機器専
用モジュラーケーブル用です。
12 ピンレッドソケット
レッドソケットがグラフィックカード、CPU、
RAM 専用モジュラーケーブル用です。
コネクタ類
24P メインボード
ネイティブケーブル、12V1
新世代の ATX / BTX PC、およびデュアル CPU の EEB / CEB サーバー / ワークステ
ーションボードをサポートします。
8P CPU +12V
ネイティブケーブル、12V1 & V2
マルチ CPU サーバー / ワークステーションシステムと、一部のシングル CPU PC
システム をサポートします。
4+4P (8P) CPU +12V、コンバインモード
ネイティブケーブル、12V1 & V2
8 ピン構成では、マルチ CPU サーバー / ワークステーションシステムと、一部の
シングル CPU PC システム をサポートします。
4+4P (8P) CPU +12V、スプリットモード
ネイティブケーブル、12V1 & V2
4 ピン構成では、ほとんどのシングル CPU システムをサポートします。
また、一部のマルチ CPU を使用したサーバー / ワークステーションシステムでは、
この拡張 4 ピンコネクタを使用するものもあります。
※「+ 12V」のマーキングあるコネクタを使用してください。
6+2P (8P) PCI Express、コンバインモード
ネイティブケーブル、12V3
8 ピン構成の PCI Express グラフィックカード用
6+2P (8P) PCI Express、スプリットモード / 6P PCI Express
ネイティブケーブル、12V3
6 ピン構成の PCI Express グラフィックカード用
SATA 電源コネクタ
# 1
SATA/SAS ドライブ用
4P Molex 電源コネクタ
# 2
IDE/SCSI/SAS ドライブまたは、4 ピン電源ソケットを必要とする一部の AGP
グラフィックカード用
FDD 電源コネクタ
フロッピーディスクドライブ用
FM(ファン回転数) 電源コネクタ
# 3
13.5cm ファン回転数測定用
850 / 950 / 1050W モデル:700-1500RPM (±10%).
1250W モデル：800-1800RPM (±10%).
