42
#1 一部の SATA ドライブは、SATA と 4PMolex の 2 種類を接続することが可能です。そのようなドラ
イブの場合、一種類の電源コネクタのみを接続してください。ドライブの取扱説明書を参照してく
ださい。
#2 一部 20 ピンのメインコネクタを持つマザーボードは、グラフィックカード用に 4 ピン Molex コネ
クタを使用する場合がございます。24 ピンのメインコネクタを持つマザーボードの場合は 4 ピン
Molex コネクタを使用しなくても問題はありません。詳細はマザーボードの取扱説明書をご確認く
ださい。
#3 殆どのマザーボードは 2～4 つの 3 ピンファン電源供給用コネクタが付属されております。しかし
ファンの信号を感知するのはその中の 1～2 つです。FM コネクタをマザーボードに挿しても BIOS
上でファン回転数がモニタリングできない場合、別の場所に接続してみてください。

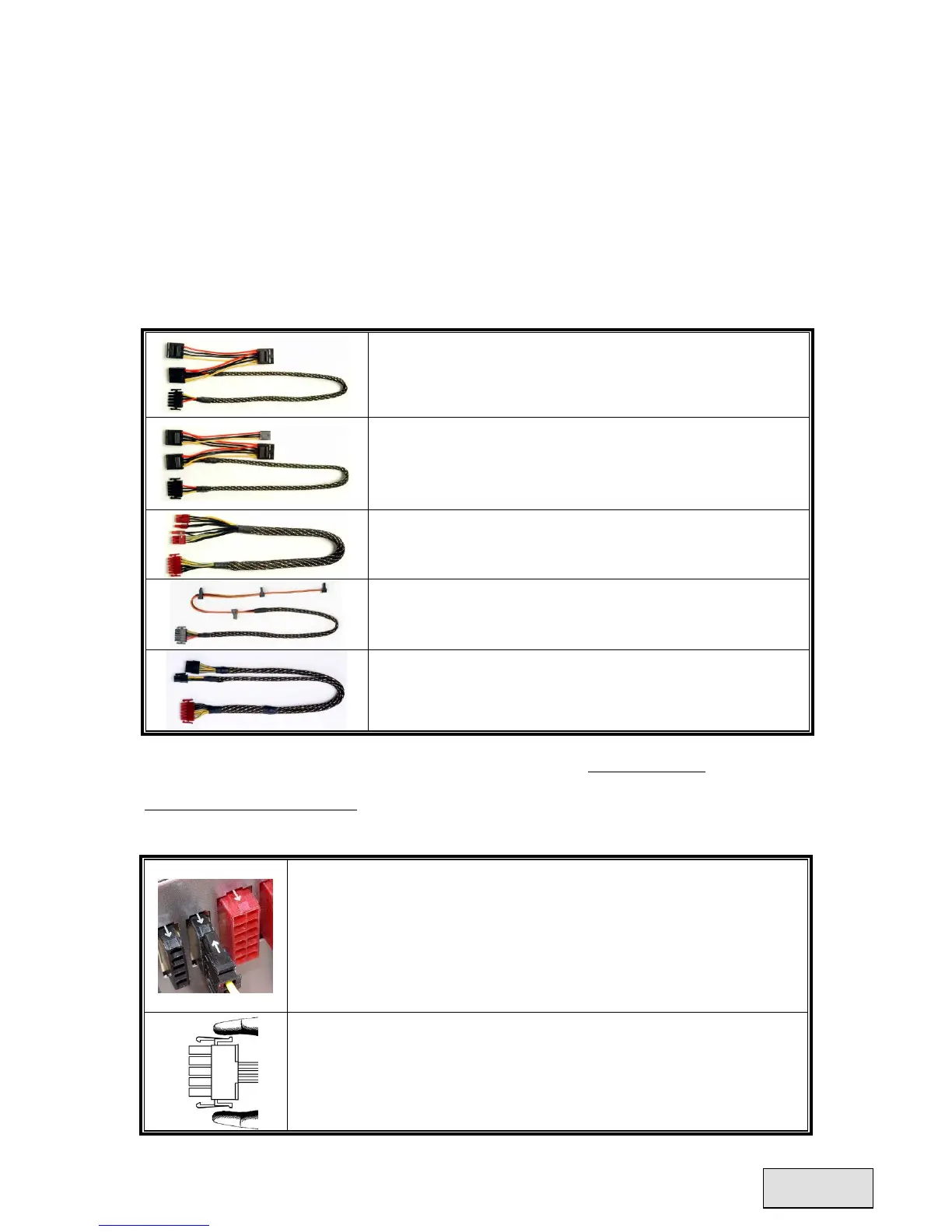

モジュラーケーブル
付属されている正規の ENERMAX モジュールケーブルだけを使用してください。それ以外のケーブ
ルは互換性がない可能性があり、電源ユニットやシステムへの損傷をもたらす恐れがあり、保証対
象外となります。
EMC012: 3 x 4P Molex (IDE/SCSI) ドライブ
IDE/SCSI/SASドライブまたはその他の周辺機器用モジュラーケー
ブル
EMC013: 3 x 4P Molex (IDE/SCSI)ドライブ& 1 X FDD コネクタ
3 つの IDE/SCSI/SAS インターフェースおよび周辺
機器 +1ｘFDD 電源コネクタ用モジュラーケーブル
EMC014: 2 x 6+2P (8P) PCI-E 2.0
1 枚か 2 枚の高性能の PCI Express グラフィックカードをサポート。
(6 ピンか 8 ピン PCI-E コネクタが必要。)
EMC017: 4 x SATA ドライブ
ODD と HDD などの 4 つ SATA/SAS ドライブ用モジュラーケーブ
ル
EMC018: 8P & 4P +12V CPU/RAM（オプション）
4CPU や 16 枚の RAM を搭載可能な特殊サーバー/ワークステーシ
ョンをサポート
同梱されているモジュラーケーブルは型番により若干異なります。
上記以外のケーブルをお探しのお客様は弊社 Web サイト www.enermax.com
にてご確認くだ
さい。
システムインテグレーター様へ
:
もしシステムによって特別なモジュラーの構成や特殊なデザインを
必要とする場合は
ENERMAX 販売代理店または当社
までお問い合わせください。
.
モジュラーケーブルの取り付け/取り外し
モジューラーケーブルを電源ユニットに取り付けます
モジュラーケーブルの 5 ピン/12 ピンコネクタと電源ユニットのモジュラーソ
ケットの表面には、白い矢印のマークがあります。
正しく接続するステップは簡単です:
1. 黒いコネクタは黒いソケットに、赤いコネクタは赤いソケットに接続してく
ださい。
2. 矢印マークが向かい合うように接続してください。
3. Step1 と 2 を確認してください。
電源ユニットからモジュラーケーブルを取り外します
モジュラーケーブルの上下にある爪を押して開きます。
開いた状態で電源ユニットのソケットから引き抜いてください。
簡単に取り外すことができます。
日本語
