5. Zentrieren Sie das Ventil von Hand, indem Sie den manuellen
Überladungsstift in der Mitte jedes Ventilmagnetdeckels
drücken. Drücken Sie nun mehrmals die ADV und RET Knöpfe
und überprüfen Sie dabei den Betrieb des Ventils sowie die
Zylinderbewegung.
9.0 HINWEISE ZUR LAGERUNG
Falls das Gerät für längere Zeit (30 Tage oder länger) gelagert
werden sollte, bereiten Sie es wie folgt vor:
1. Wischen Sie die gesamte Anlage sauber.
2. Schalten Sie alle hydraulischen und elektrischen Leitungen
ab, um unbeabsichtigten Betrieb zu vermeiden.
3. Decken Sie das Gerät mit einer Schutzabdeckung ab.
4. Lagern Sie es in sauberer, trockener Umgebung, an der es
KEINER extremen Temperatur ausgesetzt ist.
IC43
3- und
4-Wege
Ventil
Manueller
Überlagerungsstift
Manueller
Überlagerungsstift
3/8" NPTF Anschluss
3/8" NPTF Anschluss fuer
Pumpenmontage
1/8" NPTF
Anschluss für
ein Ferngestell
3/8" NPTF Anschluss
3/8" NPTF
Anschluss
*Zuleitungskabel
Magnet B
Magnet B
Magnet A
Magnet A
3/8" NPTF Anschluss fuer
Rohrleitungsmontage

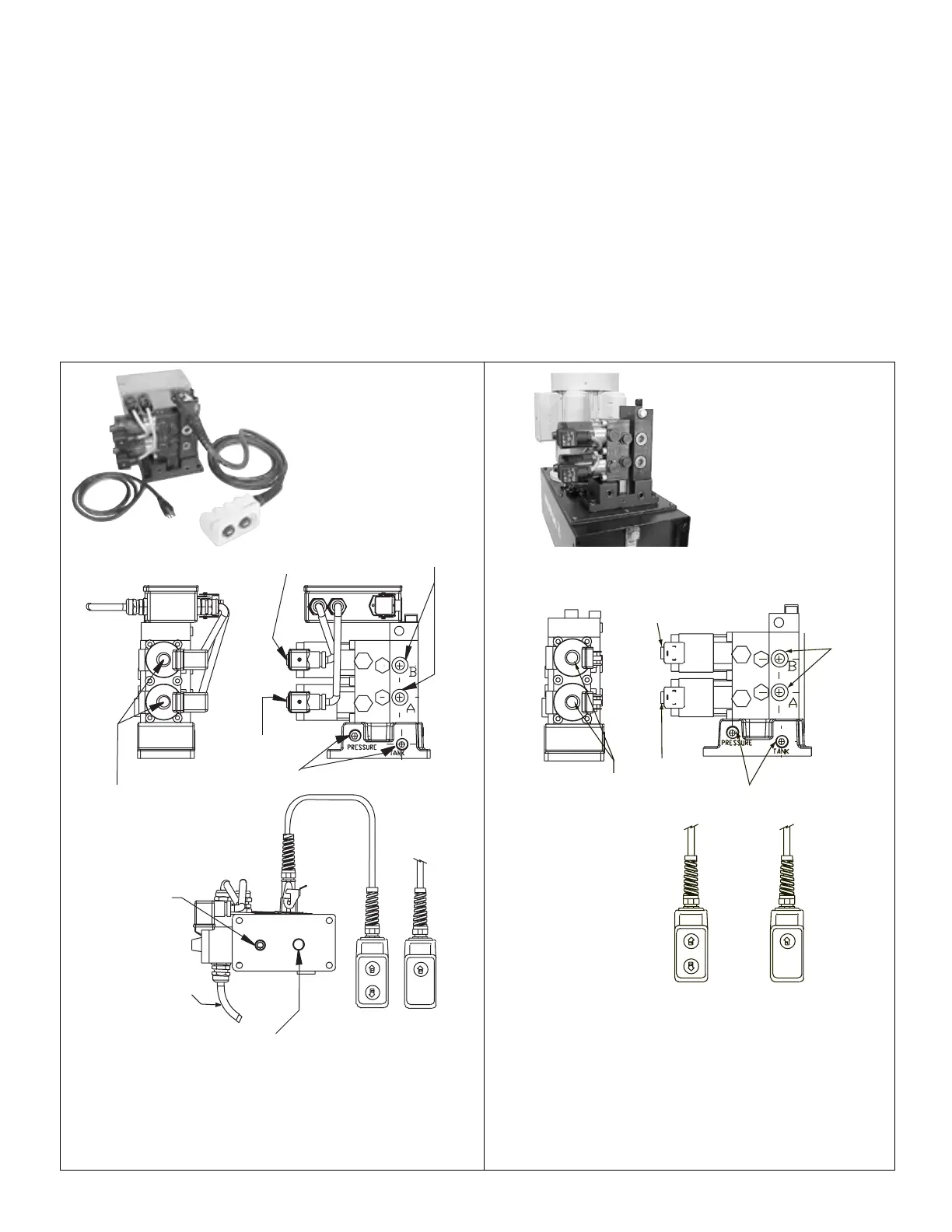

Abbildung 1: VSP Ferngestell
Abbildung 2: VSP Pumpengestell
IC43
3- und 4-
Wege
Ventil
IC32
Entleerventil
IC32
Entleerventil
*Ventile in der Ausfuehrung Rohrleitungsmontage werden entweder
mit einem 115 VAC oder einem 24 VDC Zuleitungskabel geliefert,
abhaengig von der bestellten Artikelnummer. Das 115 VAC Kabel ist
ausgeruestet mit einem Stecker mit drei Stften. Das 24 VDC Kabel hat
keinen Stecker.
