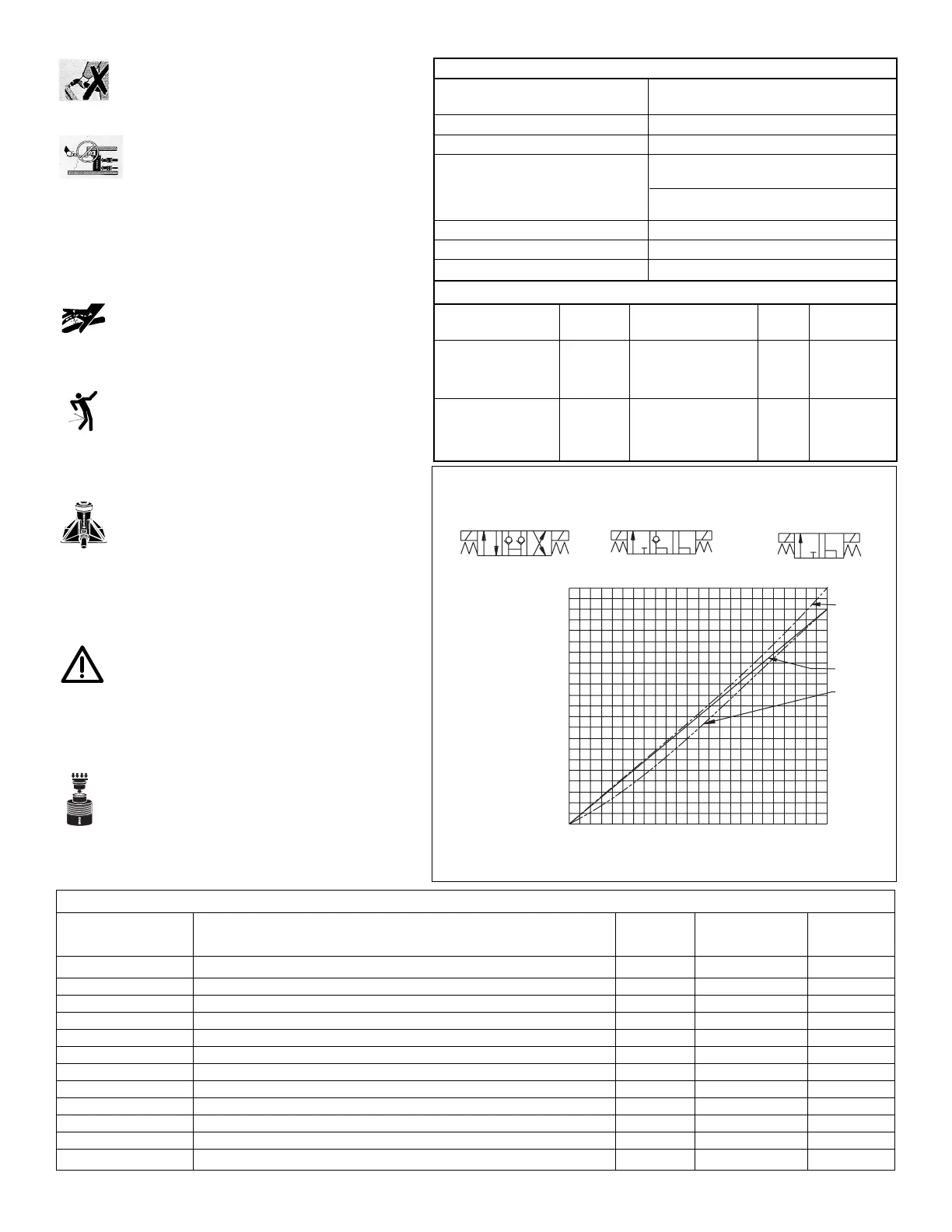

18
IMPORTANTE: No levante el equipo
hidráulico por las mangueras o acopladores
giratorios. Use el mango de transporte u
otros medios para transportarla con seguridad.
PRECAUCIÓN: Mantenga el equipo
hidráulico alejado de las llamas y el calor.
El calor en exceso ablandará las juntas y
sellos, lo que resultará en fugas de líquidos.
Asimismo, el calor debilita los materiales de la
manguera y juntas. Para lograr un rendimiento
óptimo, no exponga el equipo a temperaturas de
65°C [150°F] o mayores. Proteja las mangueras y
cilindros de salpicaduras de soldadura.
PELIGRO: No manipule mangueras bajo
presión. El aceite que escape bajo presión
puede penetrar la piel y causar lesiones
graves. Si se inyecta aceite bajo la piel, consulte a
un médico inmediatamente.
ADVERTENCIA: Use cilindros hidráulicos
únicamente en sistemas acoplados. Nunca
use un cilindro si los acopladores no están
conectados. Si el cilindro se sobrecarga, los
componentes pueden fallar calamitosamente, lo
que causaría lesiones personales graves.
ADVERTENCIA: Asegurese que el equipo
sea antes de levantar la carga. El cilindro
debe colocarse sobre una superficie plana
capaz de soportar la carga. De ser
necesario, utilice una base de cilindro para mayor
estabilidad. No suelde ni modifique el cilindro en
modo alguno para fijarle una base u otro medio de
soporte.
Evite las situaciones en las cuales las cargas
no estén directamente centradas sobre el
émbolo del cilindro. Las cargas
descentradas producen un esfuerzo considerable
sobre los cilindros y los émbolos. Adeás, la carga
podria resbalar o caerse, creando situaciones
potencialmente peligrosas.
Distribuya la carga uniformemente sobre la
superficie total del asiento del cilindro.
Siempre utilice un asiento para proteger el
émbolo cuando no se usen accesorios
roscados.
Tabla de aplicación
Número del modelo Descripción Voltaje Voltaje nominal Cambios
de la válvula exigido del solenoide
VSP-3 Montaje de la bomba de 3/posiciones, 3 vías 115v ac 98v dc VS-3
VSP-3D Montaje de la bomba de 2/posiciones (descarga por gravedad), 3 vías 115v ac 98v dc VS-3
VSPR-3 Montaje a distancia de 3/posiciones, 3 vías 115v ac 98v dc VSR-3
VSPR-3D Montaje a distancia de 2/posiciones (descarga por gravedad), 3 vías 115v ac 98v dc VSR-3
VSP-324 Montaje de la bomba de 3/posiciones, 3 vías 24v dc 24v dc VS-324BVS-3
VSPR-324 Montaje a distancia de 3/posiciones, 3 vías 24v dc 24v dc BVR-3
VSPR-324D Montaje a distancia de 2/posiciones (descarga por gravedad), 3 vías 24v dc 24v dc BVR-3
VSP-324D Montaje de la bomba de 2/posiciones (descarga por gravedad), 3 vías 24v dc 24v dc VS-324
VSP-4 Montaje de la bomba de 3/posiciones, 4 vías 115v ac 98v dc VS-4
VSPR-4 Montaje de la bomba de 3/posiciones, 4 vías 115v ac 98v dc VSR-4
VSP-424 Montaje de la bomba de 3/posiciones, 4 vías 24v dc 24v dc VS-424/BVS-4
VSPR-424 Montaje de la bomba de 3/posiciones, 4 vías 24v dc 24v dc BVR-4
Especificaciones del producto
Gama de temperaturas 13° to 176°F [-25° to 80°C]
del fluido:
Gama de viscosidad: 150 to 165 S.U.S. [15 to 250c.St]
Lubricante para sistemas hidráulicos: ISO grade 32
Relación de caudal: 1525 Cu.In./Min. [25 L/M] @ 7350 psi
[500 Bar] (50 mPa)
732 Cu.In./Min [12 L/M] @10,000 psi
[700 Bar] (70 mPa)
Presión de funcionamiento: 10,000 psi [700 bar] (70 mPa) Max.
Conexiones eléctricas: Socket shape A 3-pin+ground DIN 43650
Peso: 23.5 lb. [10,6 kg.] with pendant
Especificaciones de las válvulas
Modelo núm. Voltaje Intensidad y voltaje AMPS Potencia en
exigido del solenoide vatios
VSP324/424 24 VDC 24 VDC 1.1 26
VSPR 324/424
VSP324/VSPR324D
VSP3/4 110 VAC 98 VDC .27 26
VSPR3/4 50/60 Hz
VSP3D/VSPR3D
