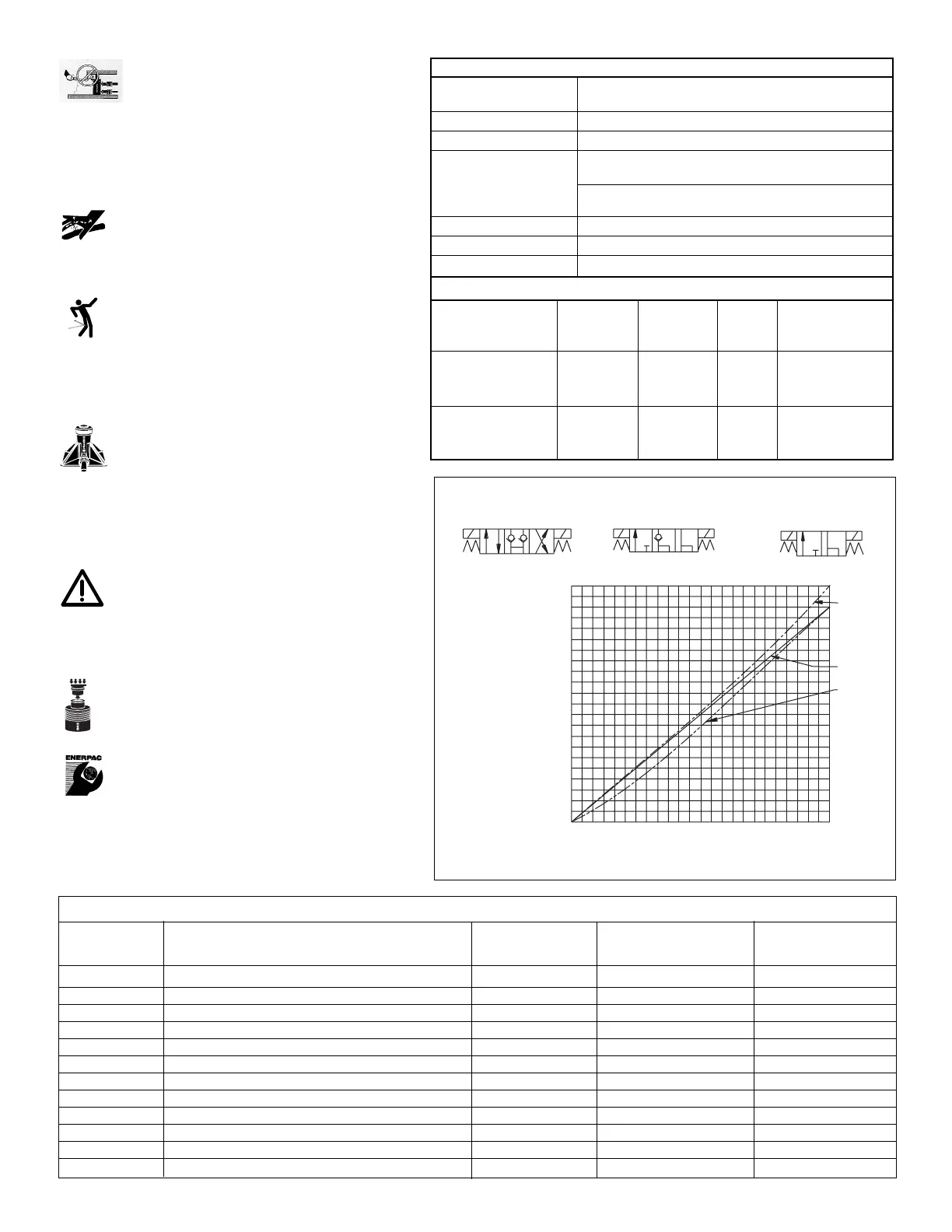

22
LET OP: Houd de hydraulische machine
weg van vlammen en hitte. Buitenmatige
hitte verzacht de pakkingen en
afdichtingen wat tot vloeistoflekken kan leiden. Hitte
verzwakt ook slangmaterialen en pakkingen. Voor
optimale prestaties de machines niet blootstellen
aan temperaturen van 65°C (150°F) of hoger.
Bescherm slangen en cilinders tegen lasspetters.
GEVAAR: Slangen die onder druk staan, niet
aanraken. Als olie die onder druk staat
ontsnapt, kan het door de huid dringen wat
ernstige letsel kan veroorzaken. Als olie onder de huid
wordt geïnjecteerd, onmiddellijk een arts raadplegen.
WAARSCHUWING: Gebruik hydraulische
cilinders enkel in een aangesloten systeem.
Nooit een cilinder gebruiken met
koppelingen die niet aangesloten zijn. Als de
cilinder uiterst overladen is, kunnen onderdelen op
een catastrofistische manier falen wat ernstig
persoonlijk letsel kan veroorzaken.
WAARSCHUWING: Zorg dat de apparatuur
stabiel is opgezet alvorens lasten te heffen. De
cilinder dient op een vlakke ondergrond
geplaatst te worden die de last kan dragen.
Gebruik waar mogelijk een ondersteuning voor de
cilinder voor extra stabiliteit. De cilinder mag niet gelast
of op een andere manier aangepast worden voor het
bevestigen van een voetstuk of andere ondersteuning.
Vermijd situaties, waarbij de last niet
aangrijpt in het hart van de cilinderplunjer.
Niet-centrisch aangrijpende lasten
veroorzaken aanzienlijke spanningen in de cilinder
en de plunjer. Bovendien kan de last wegglijden of
vallen, wat tot gevaarlijke situaties leidt.
Verdeel de last gelijkmatig over het gehele
zadelopperviak. Gebruik altijd een zadel om de
plunjer te beschermen, wanneer geen
hulpstukken met schroefdraad worden gebruikt.
BELANGRIJK: Hydraulische machines
mogen enkel door een bevoegd hydraulisch
technicus van onderhoud worden voorzien.
Voor reparaties dient u contact op te nemen met een
nabijgelegen bevoegd ENERPAC servicecentrum.
Om uw garantie te beschermen, enkel ENERPAC olie
gebruiken.
Schema van toepassingen
Modelnummer Beschrijving Benodigd Eigenlijke solenoïde Ter vervanging
klep voltage spanning van
VSP-3 3-weg, 3-standen aan-pomp montage 115v ac 98v dc VS-3
VSP-3D 3-weg, 2-standen aan-pomp montage (dump) 115v ac 98v dc VS-3
VSPR-3 3-weg, 3-standen montage-op-afstand 115v ac 98v dc VSR-3
VSPR-3D 3-weg, 2-standen montage op afstand (dump) 115v ac 98v dc VSR-3
VSP-324 3-weg, 3-standen aan-pomp montage 24v dc 24v dc VS-324/BVS-3
VSPR-324 3-weg, 3-standen montage-op-afstand 24v dc 24v dc BVR-3
VSPR-324D 3-weg, 2-standen montage op afstand (dump) 24v dc 24v dc BVR-3
VSP-324D 3-weg, 2-standen aan-pomp montage (dump) 24v dc 24v dc VS-324
VSP-4 4-weg, 3-standen aan-pomp montage 115v ac 98v dc VS-4
VSPR-4 3-weg, 2-standen montage op afstand (dump) 115v ac 98v dc VSR-4
VSP-424 4-weg, 3-standen aan-pomp montage 24v dc 24v dc VS-424/BVS-4
VSPR-424 4-weg, 3-standen montage-op-afstand 24v dc 24v dc BVR-4
Productspecificaties
Temperatuurbereik 13° to 176°F [-25° to 80°C]
vloeistof:
Viscositeitsbereik: 150 to 165 S.U.S. [15 to 250c.St]
Hydraulische olie: ISO grade 32
Doorstroomhoeveelheid: 1525 Cu.In./Min. [25 L/M] @ 7350 psi
[500 Bar] (50 mPa)
732 Cu.In./Min [12 L/M] @10,000 psi
[700 Bar] (70 mPa)
Bedrijfsdruk: 10,000 psi [700 bar] (70 mPa) Max.
Elektrische aansluiting: Socket shape A 3-pin+ground DIN 43650
Gewicht: 23.5 lb. [10,6 kg.] with pendant
Klepspecificaties
Modelnr. Vereist Spanning AMPS Wattage
voltage Ampèrage
solenoïde
VSP324/424 24 VDC 24 VDC 1.1 26
VSPR 324/424
VSP324/VSPR324D
VSP3/4 110 VAC 98 VDC .27 26
VSPR3/4 50/60 Hz
VSP3D/VSPR3D
