Epson ELPMB26 - ポールの長さ調整

8
下図を参照して、天井にボルトの取付け穴を開けます。
ポールの長さ調整
A
同梱のM8レンチで固定用ボルトを2本とも
取り外します。
B 同梱のM6レンチでアシストネジを両側4本
とも取り外します。
操作
操作

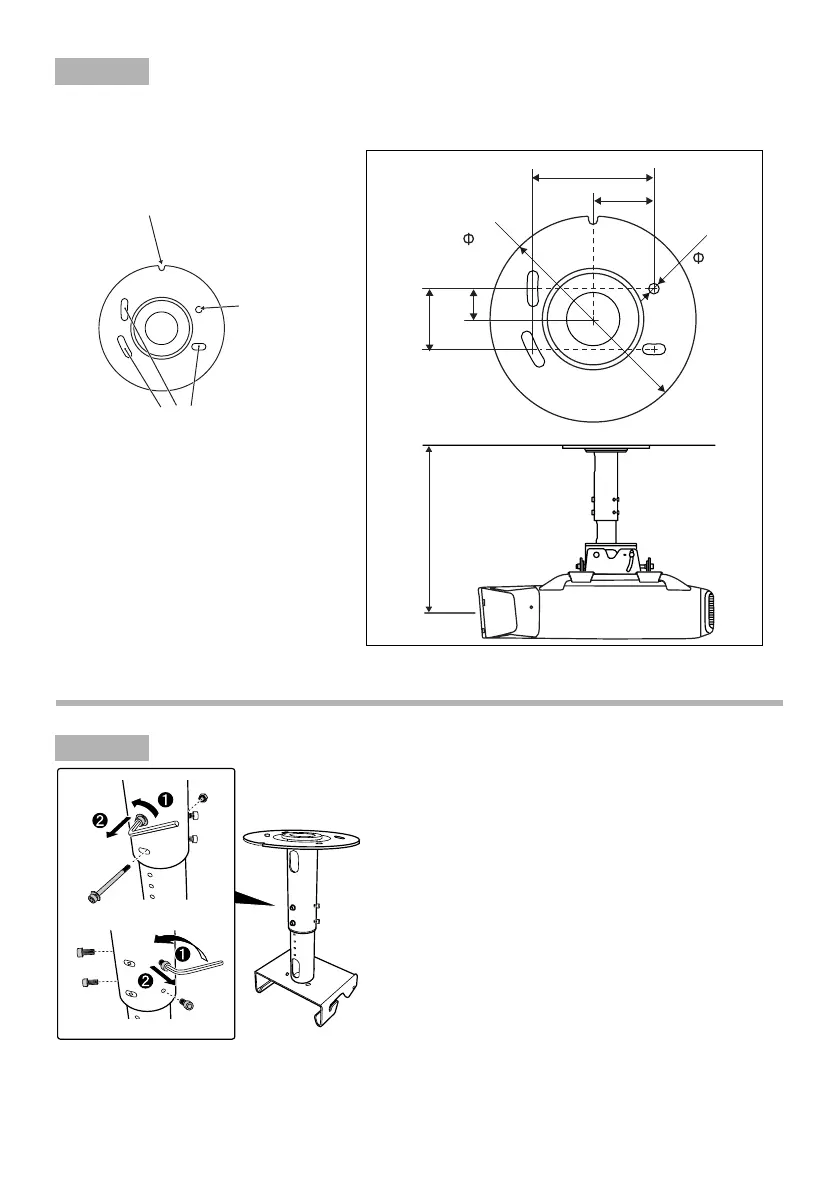

天井設置面寸法図（単位：ｍｍ）
この切り欠きを
スクリーン側に
向けます。
首振り調整時
の回転中心
首振り調整穴
回転方向で向きの調整が
± 5 度までできます。
270
80
160
40
80
14
507.4 - 607.4
