各部の名称
UB-E03 の各部の名称を以下に示します。
スイッチ
UB-E03 を使用するときは、必ずプリンターのディップスイッチの設定を、パ
ラレルインターフェイスの設定にしてください。#31 ピンリセット信号の設
定が可能なプリンターをご使用の場合は、設定を「使用する」にしてくださ
い。詳細は、プリンターのマニュアルのパラレルインターフェイスの設定を
参照してください。
TM-T90/TM-L90 においては、メモリースイッチの #25 ピンリセット信号を有
効にしてください。今後の新製品の設定については、製品をお買い求めの販
売店にお問い合わせください。
ケーブルの接続
1. プリンターおよびホストコンピューターの電源がオフであることを確認
します。
2. UB-E03 の 10BASE-T/100BASE-TX イーサーネットコネクターに、
10BASE-T/100BASE-TX ケーブルをカチッという音がするまで押し込みます。
注意 :
UB-E03 の 10BASE-T/100BASE-TX イーサーネットコネクターに
は、カスタマーディスプレイコネクターケーブル、ドロワーキックアウ
トコネクターケーブルおよび一般公衆回線を差し込まないでください。
注記 :
UB-E03 を取り付けると、TM プリンター本体側のカスタマーディスプレイ
コネクターは使用できなくなります。
3. 電源ケーブルをプリンターに接続します。

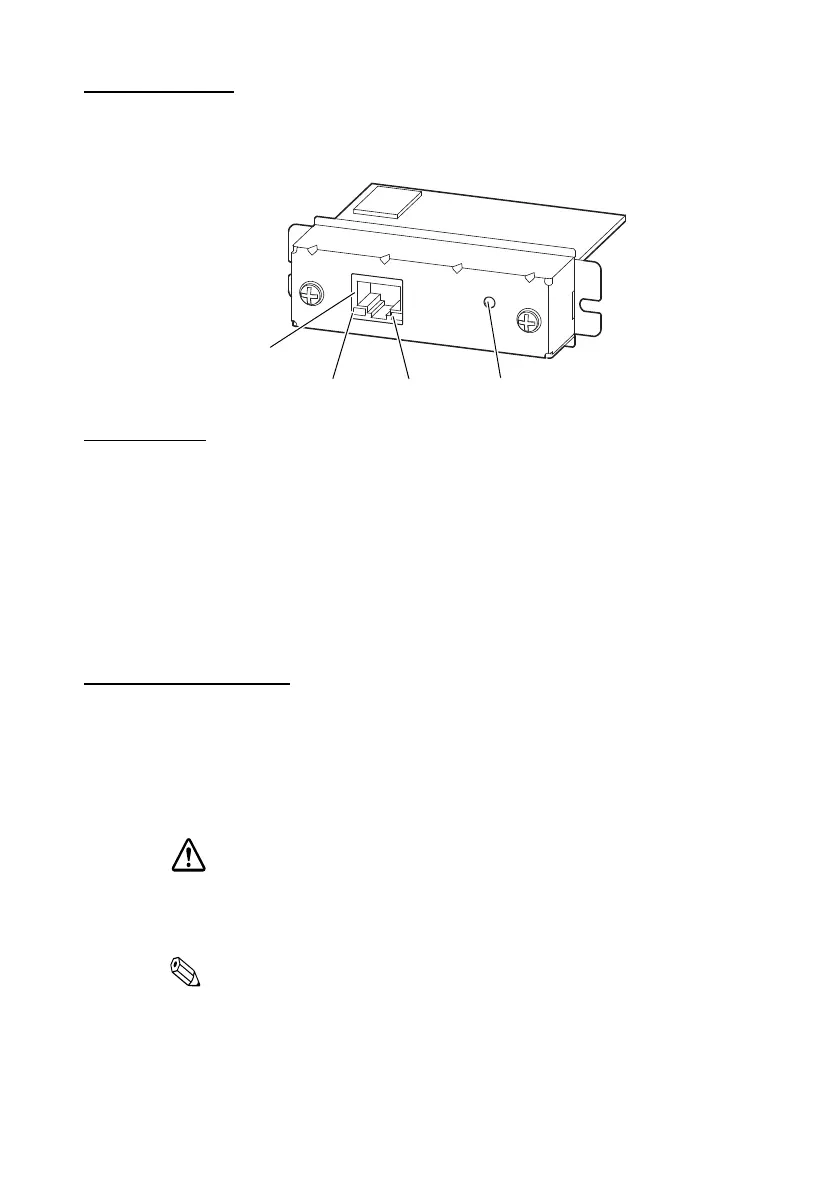

10BASE-T/100BASE-TX
イーサーネット
インターフェイスコネクター
LED( 緑 ) LED( 黄 )
プッシュボタン
