3.5 VERBINDING ROOKUITGANG EN SCHOORSTEEN
Het rookuitgang-systeem wordt geïnstalleerd door een druk effect op de verbrandingskamer te produceren. Het is
belangrijk dat dit systeem goed verbonden is met de specifieke materialen en dat het aan de volgende regels voldoet:
•
D
e buizen moeten hermetisch dicht zijn, daarom is het nodig om ijzeren buizen te gebruiken die verbonden worden
met
silicone.
•
De buizen moeten brandbestendig zijn, moeten kunnen weerstaan aan temperaturen van 200-250C kunnen
weerstaan (we raden aan
buis12/10 vanwege zijn goede resistentie tegen hoge temperaturen).
De kachel kan zowel op een nieuwe buis als ope en bestaande ijzeren buis aangesloten worden, die moet verplicht geïsoleerd
worden.
Deze
zullen
dan
een
bewijs
afgeven
waarop staat dat de buis aan de eisen voldoet om aan de kachel aangesloten te worden.
De uitlaat van rookgassen is niet toegestaan in gesloten of semi gesloten ruimtes.
We raden U aan het rookuitgangsysteem regelmatig te reinigen.
3.6 DE TE GEBRUIKEN BUIS
De buizen moeten van ijzer zijn en aan de binnenkant geschuurd. De minimale diameter moet Ø80mm zijn (voor buizen met
een lengte van 3 meter), of van Ø100mm (voor buizen met een lengte boven 3 meter), zie schema:
TYPE INSTALLATIE
Diameter Beoordeling
De lengte van zowel de horizontale als de verticale buizen moet gemeten worden .De lengte van de bochten ( 90º ) zijn
gelijkwaardig aan 1 meter.
Een buis met dubbele wand is ook toegestaan bij het installeren van de kachel.
LET OP
De rookuitlaatbuis dient niet aangesloten te worden op:
• Een andere buis die in gebruik is voor andere generatoren van warmte (openhaard, ketels..)
• Een luchtafzuigsysteem

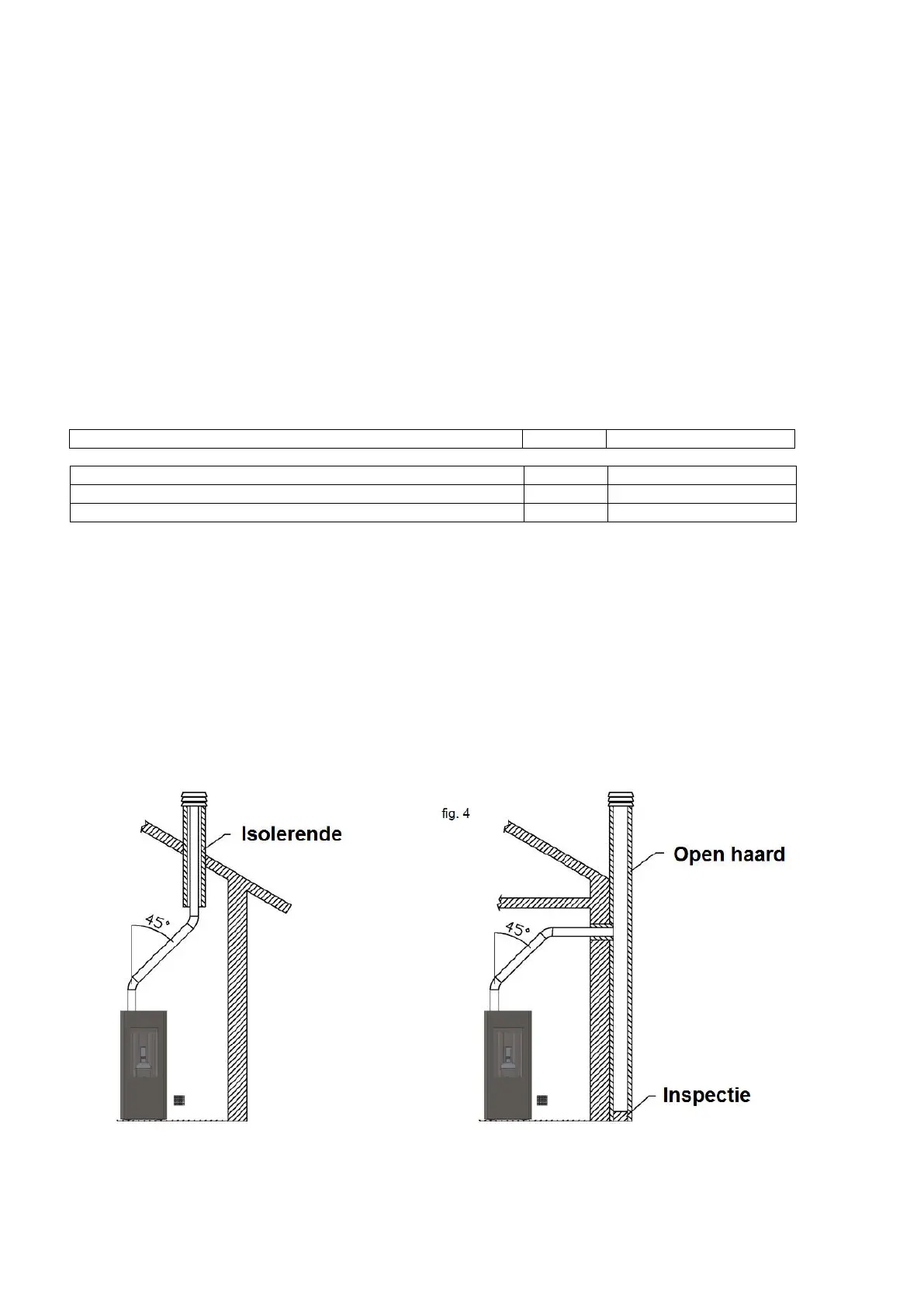

3.7 ILUSTRATIEVE INSTALLATIE DIAGRAMEN
fig. 4 - 5
Buis met een lengte van 3 meter
Ø80 Aanvaardbaar
Buis met een lengte boven 3 meter
Ø100 Verplicht
Installatie 1200m onder de zeespiegel
Ø100 Aanbevolen
