EQUATION CUBE 6 - Page 150

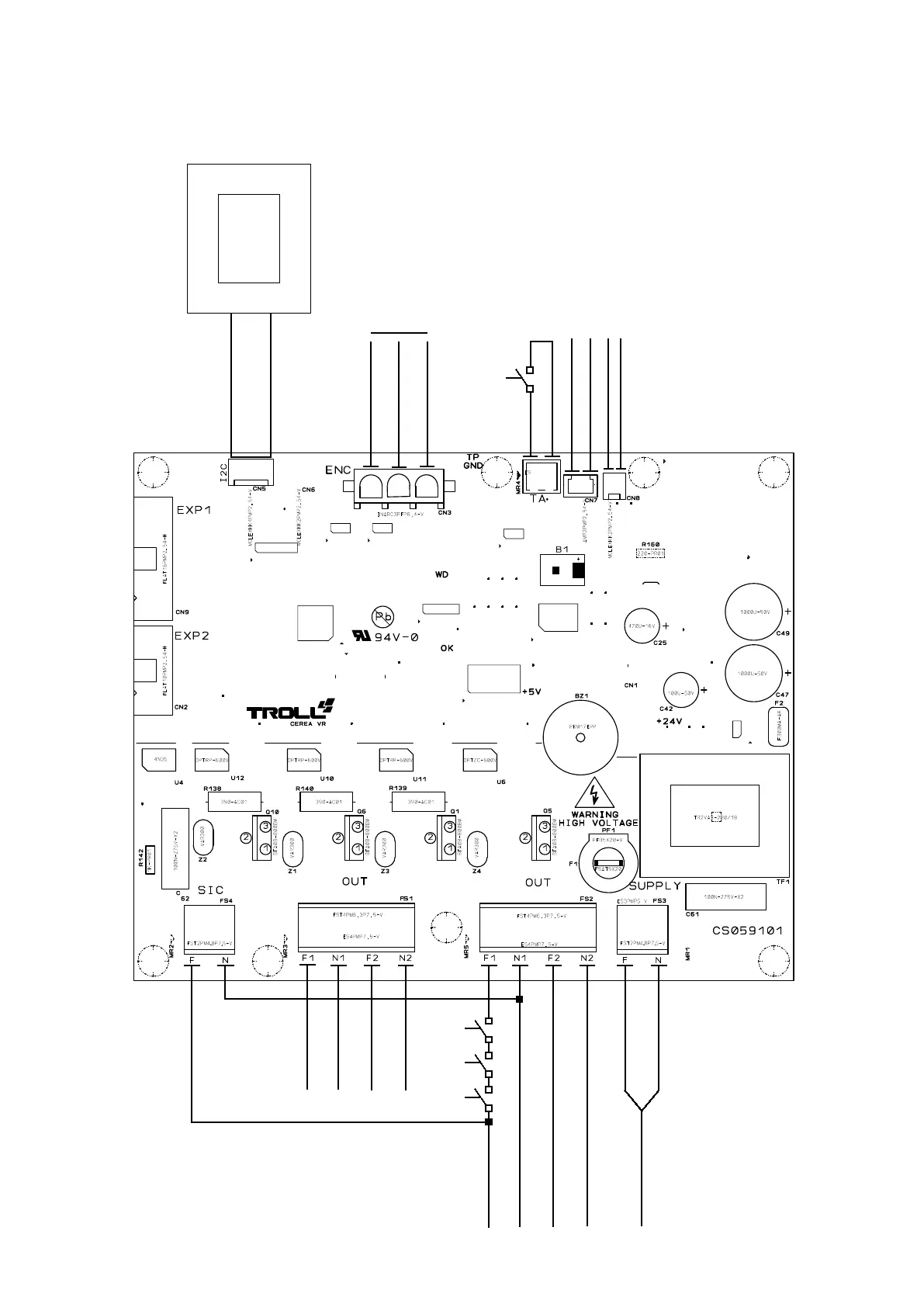

6.0 ELEKTRONISCH CIRCUIT
OPSTELLING VAN HET
E
LEKTRONISCH CI
RCUI
T
FASE ROKEN VACUÜM
NEUTRAAL ROKEN VACUÜM
FASE LUCHTUITLAAT NEUTRAAL LUCHTUITLAAT
THERMOSTAAT
REARME MANUAL
THERMOSTAAT
120ºC
DRUKSCHAKELAAR
FASE MOTOR FEEDER
NEUTRAAL MOTOR FEEDER
FASE WEERSTAND LICHTER
NEUTRAAL WEERSTAND LICHTER
FASE
NEUTRAAL
MACHT
AC0602
SF0592AA0D
GND
TAC
+ 5V
ROKEN VACUÜM
ROOK SENSOR +
-
SONDE MILIEU
THERMOSTAAT MILIEU
148
