EQUATION CUBE 6 User Manual

6.0 CENTRALINA ELETTRONICA

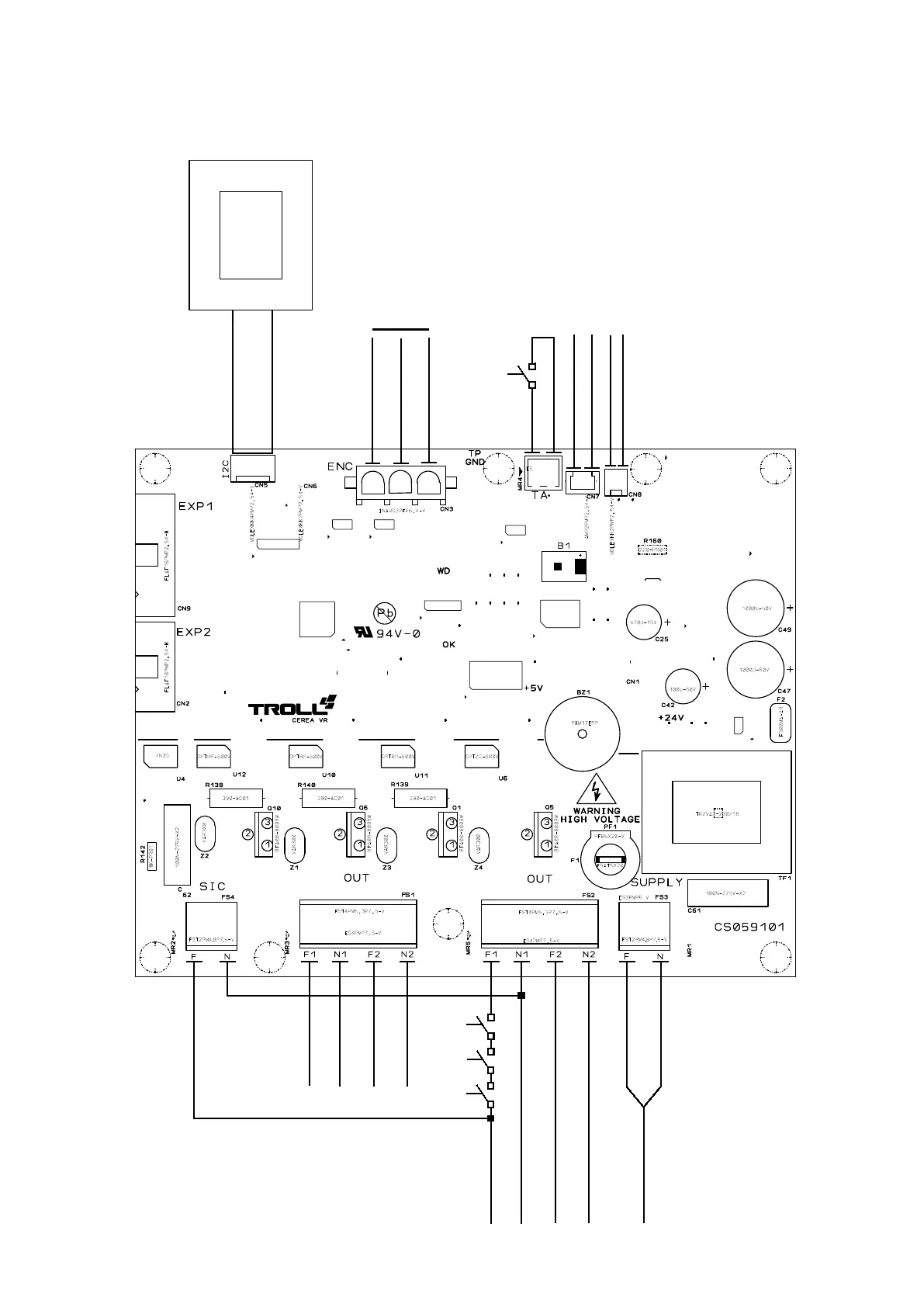

• LAY-OUT CENTRALINA
FASE ASP. FUMI
NEUTRO ASP. FUMI
FASE USCITA ARIA NEUTRO USCITA ARIA
TERMOSTATO
RIARMO MANUALE
TERMOSTATO
120ºC
PRESS
OSTATO
FASE MOTORE ALIMENTATORE
NEUTRO MOTORE ALIMENTATORE
FASE RESISTENZA ACCENDISIGARI
NEUTRO RESISTENZA ACCENDISIGARI
FASE
NEUTRO
POTENZA
AC0602
SF0592AA0D
GND
TAC
+ 5V
ASPIRAZIONE FUMI
TERMOCOPPIA
+
-
NTC AMBIENTE
TERMOSTATO AMBIENTE
88
