6
7
8
9
10

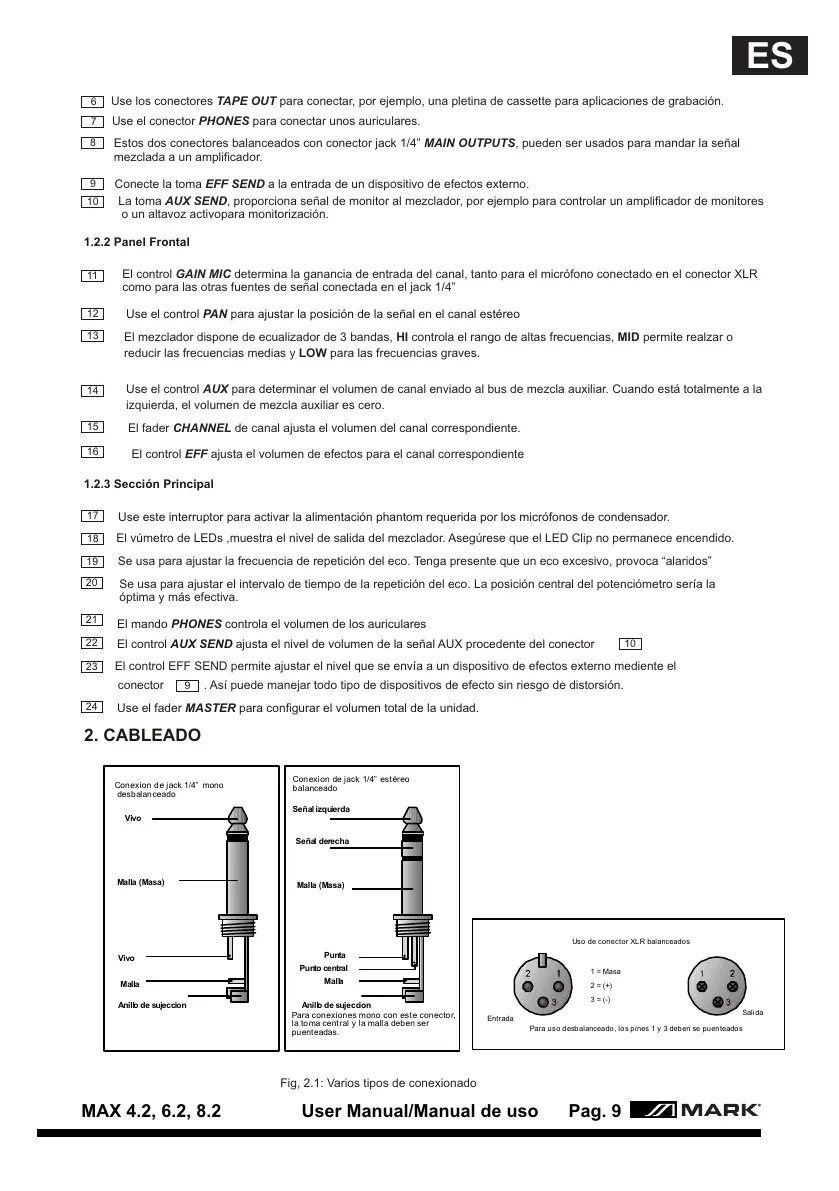

1.2.2 Panel Frontal
11
12
13
14
15
16
Use el control PAN para ajustar la posición de la señal en el canal estéreo
1.2.3 Sección Principal
17
18
19
20
21
22
23
24
Use este interruptor para activar la alimentación phantom requerida por los micrófonos de condensador.
El mando PHONES controla el volumen de los auriculares
El control AUX SEND ajusta el nivel de volumen de la señal AUX procedente del conector
10
9
Use el fader MASTER para configurar el volumen total de la unidad.
2. CABLEADO
Use los conectores TAPE OUT para conectar, por ejemplo, una pletina de cassette para aplicaciones de grabación.
Use el conector PHONES para conectar unos auriculares.
Estos dos conectores balanceados con conector jack 1/4” MAIN OUTPUTS, pueden ser usados para mandar la señal
mezclada a un amplificador.
Conecte la toma EFF SEND a la entrada de un dispositivo de efectos externo.
La toma AUX SEND, proporciona señal de monitor al mezclador, por ejemplo para controlar un amplificador de monitores
o un altavoz activopara monitorización.
El control GAIN MIC determina la ganancia de entrada del canal, tanto para el micrófono conectado en el conector XLR
como para las otras fuentes de señal conectada en el jack 1/4”
El mezclador dispone de ecualizador de 3 bandas, HI controla el rango de altas frecuencias, MID permite realzar o
reducir las frecuencias medias y LOW para las frecuencias graves.
Use el control AUX para determinar el volumen de canal enviado al bus de mezcla auxiliar. Cuando está totalmente a la
izquierda, el volumen de mezcla auxiliar es cero.
El fader CHANNEL de canal ajusta el volumen del canal correspondiente.
El control EFF ajusta el volumen de efectos para el canal correspondiente
El vúmetro de LEDs ,muestra el nivel de salida del mezclador. Asegúrese que el LED Clip no permanece encendido.
Se usa para ajustar la frecuencia de repetición del eco. Tenga presente que un eco excesivo, provoca “alaridos”
Se usa para ajustar el intervalo de tiempo de la repetición del eco. La posición central del potenciómetro sería la
óptima y más efectiva.
El control EFF SEND permite ajustar el nivel que se envía a un dispositivo de efectos externo mediente el
conector . Así puede manejar todo tipo de dispositivos de efecto sin riesgo de distorsión.
Señal izquierda
Señal
derecha
Malla
(Masa)
Punto
central
Punta
Malla
Anillo
de
sujeccion
Anillo de sujeccion
Malla
Vivo
Malla (Masa)
Vivo
Con exion de jack 1/4” mono
desbalanceado
Conexion de jack 1/4” estéreo
balanceado
Para conexiones mono con este conector,
la toma central y la malla deben ser
puenteadas.
Uso
de
conect or
XLR
balanceados
1
=
Masa
2
=
(+)
3 = (-)
Salida
Entrada
Para uso desbalanceado, los pines 1 y 3 deben se pu enteados
Fig, 2.1: Varios tipos de conexionado
MAX 4.2, 6.2, 8.2 User Manual/Manual de uso Pag. 9
