Equipson Mark MAX Series - Panel Frontal y Trasero

Insert Send y Return
Vivo=
Send (salida)
Aro=
Return(entrada)
conector auriculares 1/4

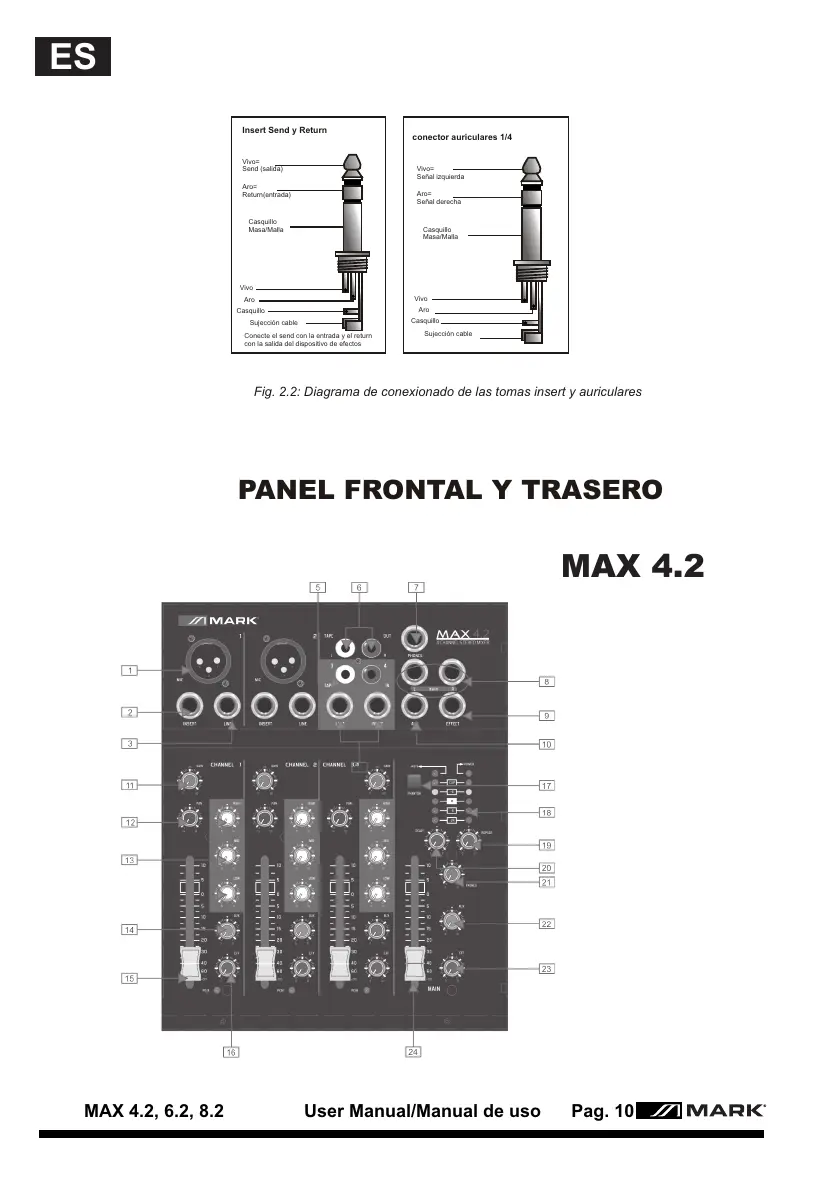

Fig. 2.2: Diagrama de conexionado de las tomas insert y auriculares
Casquillo
Masa/Malla
Vivo=
Señal izquierda
Aro=
Señal derecha
Casquillo
Masa/Malla
Vivo
Casquillo
Aro
Sujección cable
Vivo
Casquillo
Aro
Sujección cable
Conecte el send con la entrada y el return
con la salida del dispositivo de efectos
MAX 4.2, 6.2, 8.2 User Manual/Manual de uso Pag. 10
PANEL FRONTAL Y TRASERO
MAX 4.2
ES
