Pour des raisons d’emballage, le montant (6) doit être monté par le client.
Utiliser à cet effet les 5 boulons à tête bombée M8x12 fournis avec l’appareil.
Mettre l’appareil sur un plan horizontal et le caler par le côté du coin à fendre
à l’aide du rembourrage de polystyrène expansé de l’emballage.

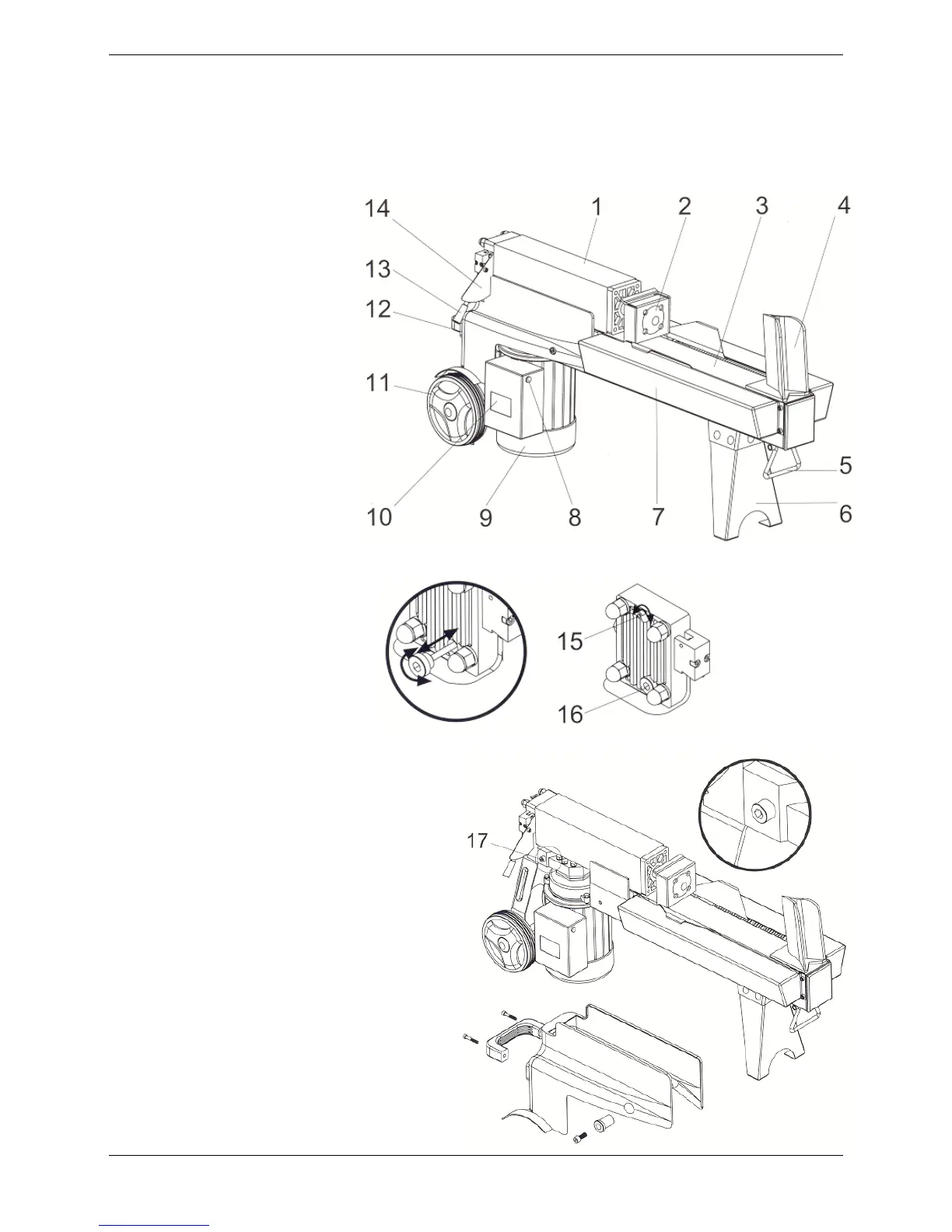

1. Réservoir d’huile
2. Plaque de serrage
3. Surface d’appui
4. Départoir
5. Poignée de transport
6. Montant
7. Elargissement de
surface d’appui
8. Touche d’activation
9. Moteur
10. Unité boutons-
poussoirs
11. Roue transporteuse
12. Poignée de
manutention
13. Levier hydraulique
14. Blocage de levier
15. Vis d’aération
16. Vis de vidange d’huile
avec jauge d’huile
17. Soupape de pression maxi
Ne pas modifier les réglages de la
soupape de pression maxi!
