16 of 21
888-24-073-W-03 rev. T • 01/19
y
1
= y
2
x < 600mm
4x
M5 x 10mm
7
200 mm 300 mm 400 mm 500 mm 600 mm
100 mm
100 mm
ba
100x100mm VESA Plate Hardware
25 - 50 lbs
(11.3 - 22.7 kg)
g

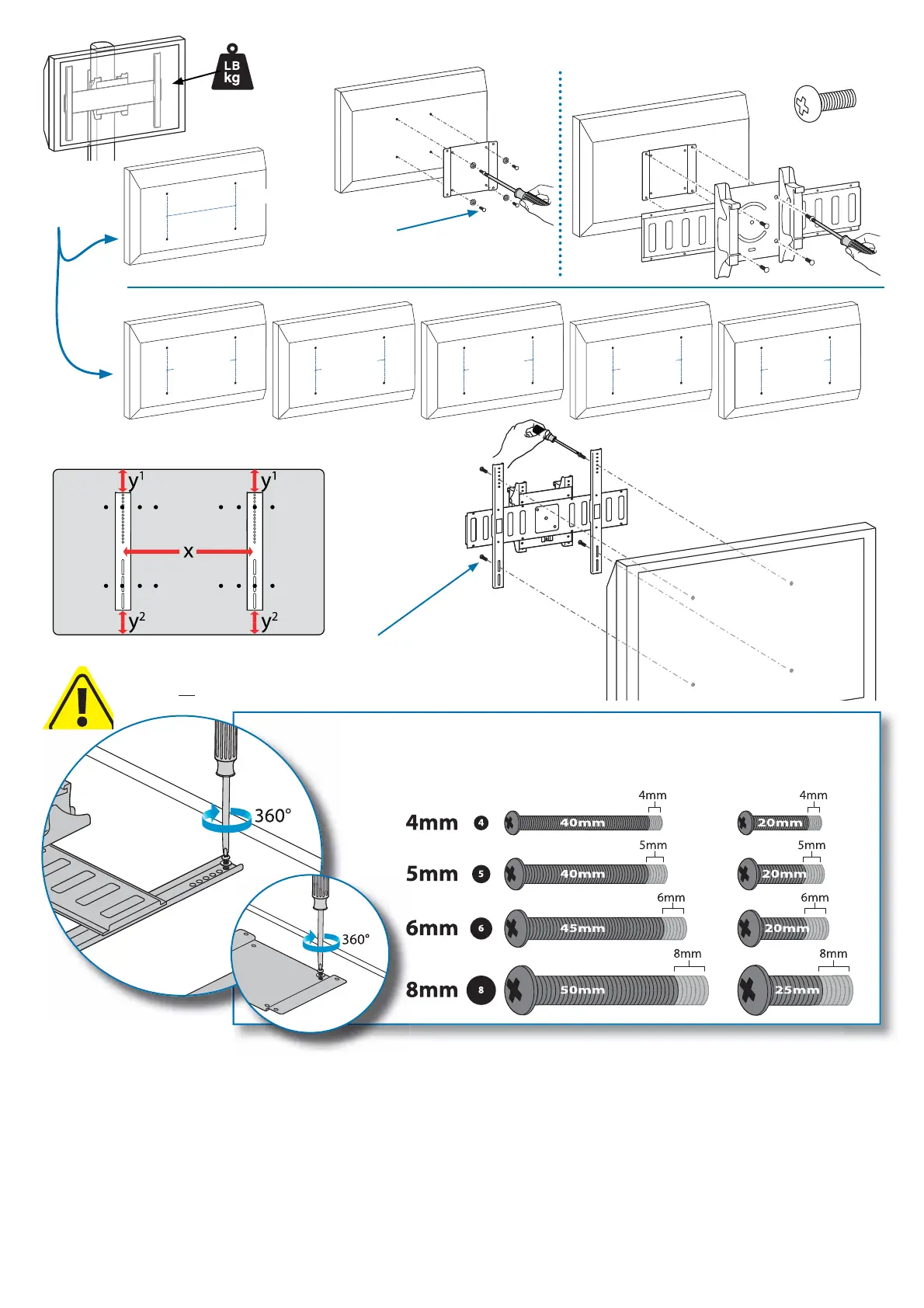

Serrez la vis en réalisant au moins 6 tours
complets* de 360°. Ne serrez pas trop car cela
pourrait endommager l’écran et/ou les étriers.
*
6 tours complets permettent d’engager la vis d’à
peu près la longueur de son diamètre. Par exemple,
si la vis a pour diamètre 8mm, la longueur engagée
sera également de 8 mm.
Utilisez la xation choisie au cours de l’étape 6.
Utilisez la xation choisie au cours de l’étape 6.
ENGAGEMENT MINIMUM DES VIS
