2

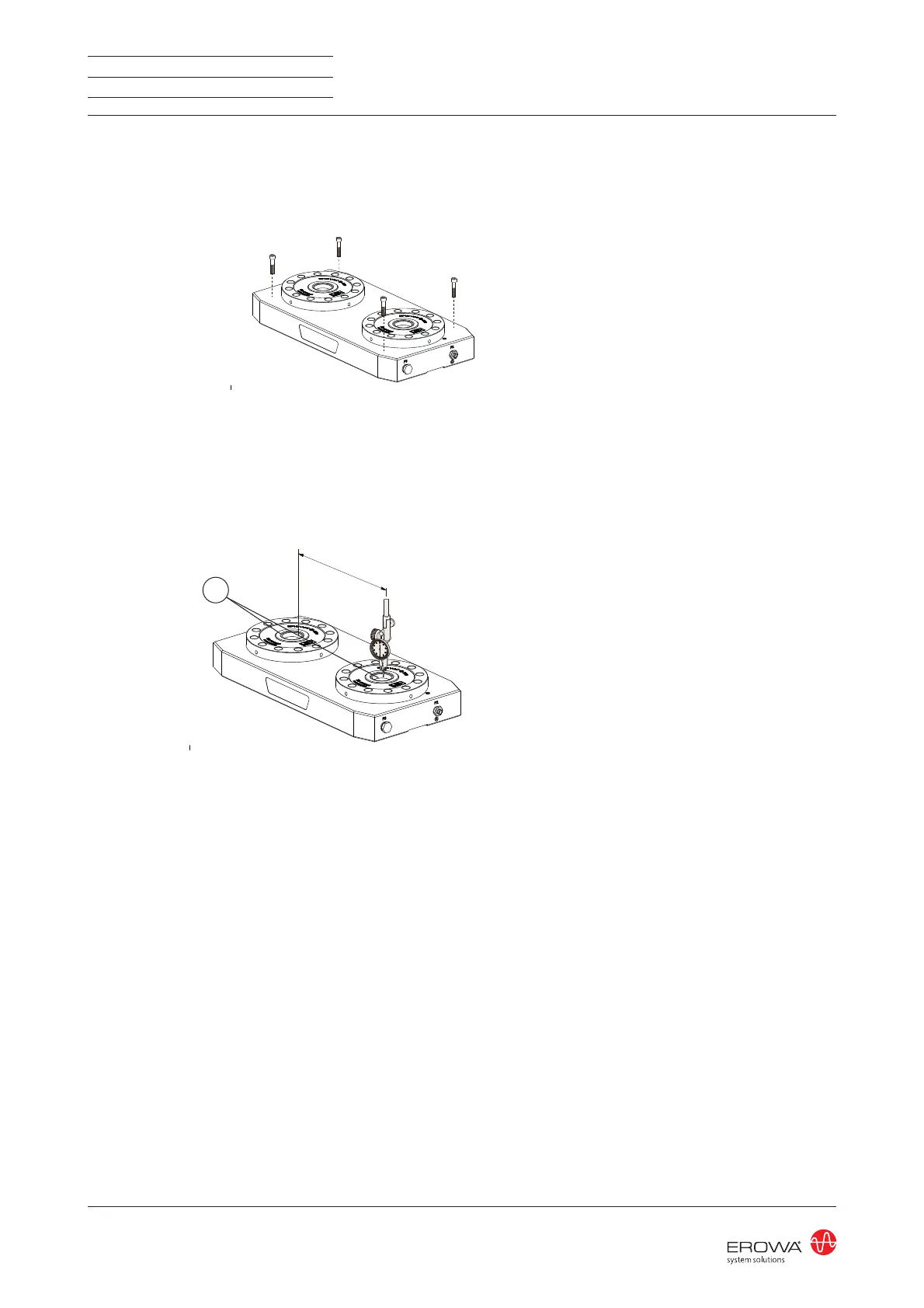

Zylinderschrauben (im Liefer-
umfang nicht enthalten!) einset-
zen, aber noch nicht festziehen.
Mit einer Messuhr die Zentrier-
konen (2) abfahren und die MTS
Basisplatte in der Winkellage
ausrichten.
Befestigungschrauben festzie-
hen.
Insert hexagon socket bolts (not
supplied!), but do not tighten yet.
Move alignment gauge along
the alignment boreholes (2) and
align the angular position of the
MTS Base plate. Tighten attach-
ment bolts.
DOC-146920-00
Insérer des vis à tête cylindrique
(ne faisant pas partie de la livrai-
son), mais ne pas encore les
serrer.
Avec un comparateur, palper les
perçages de positionnement (2)
et procéder au positionnement
angulaire de la plaque de base
MTS.
Serrer les vis de serrage.
