Válvula de
drenaje

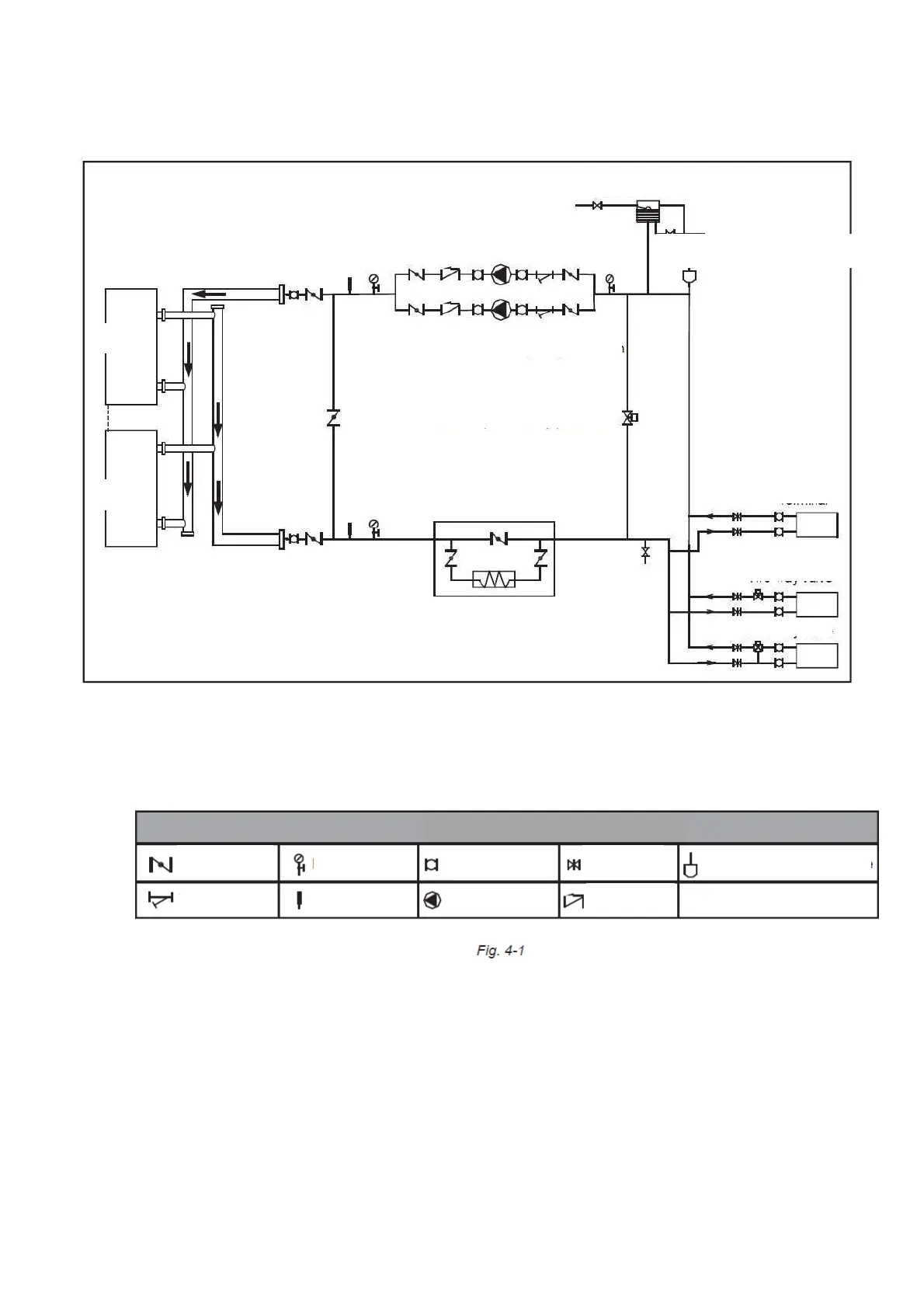

4.2 Esquema de conexión del sistema de conductos
Depósito de expansión
Válvula de descarga de
suciedad
Llenado de agua
Válvula de dos vías
Resistencia eléctrica auxiliar
Válvula de derivación de presión diferencial
Filtro tipo Y, requiere una red
de malla ≥ 16
Válvula de tres vías
Terminal
unidad
unidad
Esta es la instalación de agua del módulo estándar, en la que no se incluye la bomba.
Válvula de
corte
Spiegazione dei simboli
Manómetro
Junta flexible
Válvula de
compuerta
Filtro con forma de Y
Termómetro
Bomba de
circulación
Válvula de no
retorno
Válvula de descarga
automática
Explicación de los símbolos
Unidad
principal
To Next Page
