6.3 Procedimiento de instalación y configuración
adecuado para el mando con cable
6.2.3. Nota sobre la instalación del mando con cable:
1) Este manual de instalación contiene información acerca del
procedimiento de instalación del mando con cable.
Consultar el
manual de instalación de la unidad interna para la conexión entre el
mando con cable y la unidad interna.
2) El circuito del mando con cable es de baja tensión. No se debe
conectar nunca a un circuito estándar de 220 V/380 V ni se debe
insertar en el mismo pasacables del circuito.
3) El cable blindado debe conectarse permanentemente a tierra, de
lo contrario no se podría realizar la transmisión.
4) No intentar prolongar el cable blindado cortándolo; si fuera
necesario, utilizar un tablero de bornes de conexión para realizar las
conexiones.
5) Tras finalizar las conexiones, no utilizar el medidor de aislamiento
para comprobar el aislamiento del cable de señal.
30
mm91
mm48
mm44
PP
PP
120mm
20mm
mm021

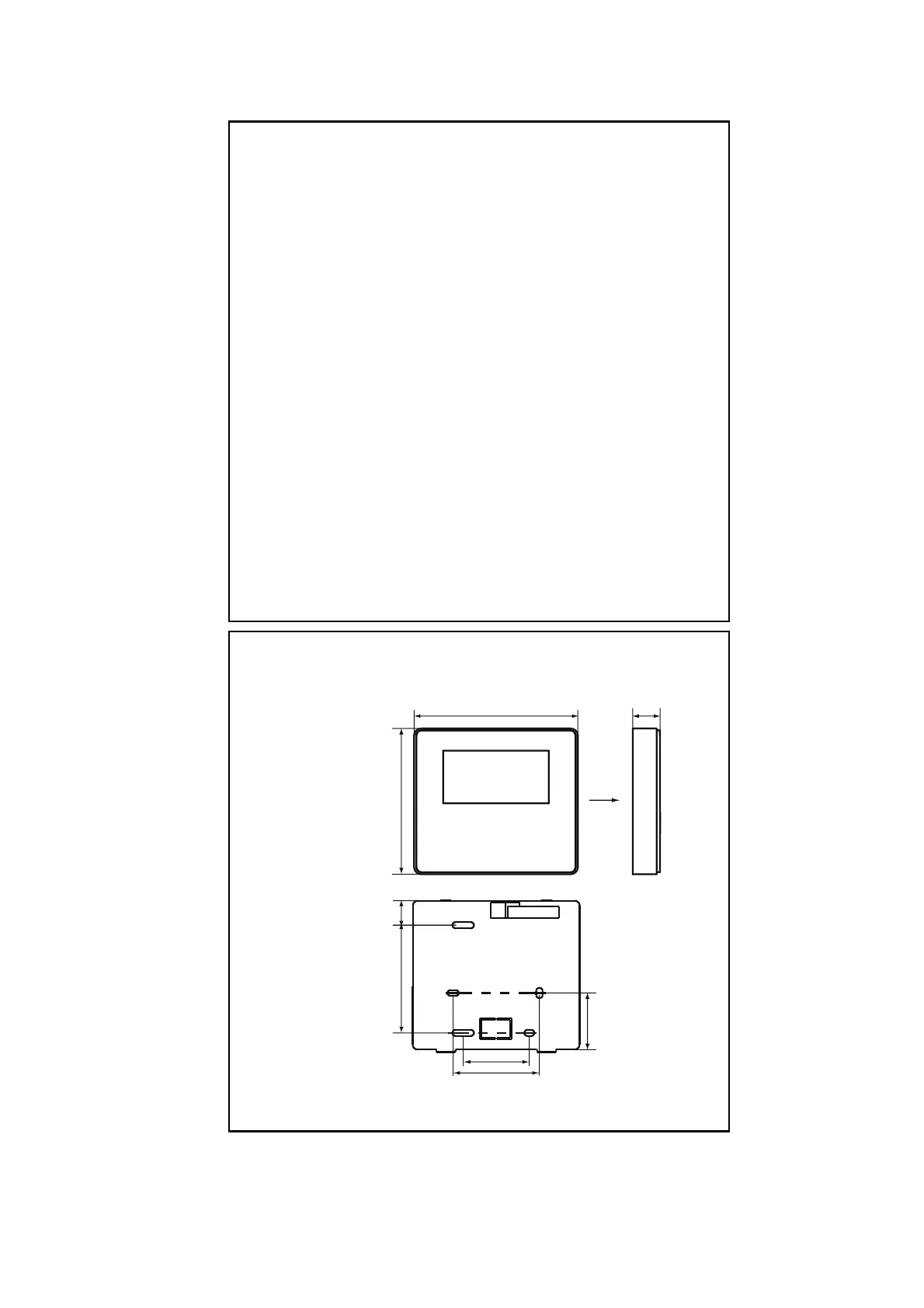

Figure A
6.3.1 Figura de las dimensiones de la estructura
