3.3 Requisitos del espacio de ubicación de la unidad
3.3.1 Requisitos del espacio de ubicación de la unidad
3.3.1.1 Para garantizar la entrada del flujo de aire adecuado en el
condensador, se debe tener en cuenta la influencia del flujo de aire
descendente provocado en los edificios con una altura elevada
alrededor de la unidad en la fase de instalación.
3.3.1.2 Si la unidad se instala en un lugar en el que la velocidad del
flujo del aire es elevada, como en un techo expuesto, es posible
tomar medidas, como el uso de un foso con valla y persianas, con el
fin de impedir que las turbulencias perturben el aire que entra en la
unidad. Si fuese necesario que la unidad tuviese un foso con valla,
la altura del foso no deberá ser superior a la altura de la unidad; se
deberán utilizar persianas, la pérdida de presión estática total debe
ser inferior a la presión estática presente en el exterior del
ventilador. El espacio entre la unidad y el foso con valla o las
persianas debe cumplir los requisitos de espacio mínimo de
instalación de la unidad.
3.3.1.3 Si la unidad se debe utilizar en invierno y es posible que el
lugar de instalación acabe cubierto de nieve, la unidad se debe
colocar en una posición más elevada respecto a la superficie de la
nieve para garantizar que el aire pueda desplazarse libremente a
través de las bobinas.

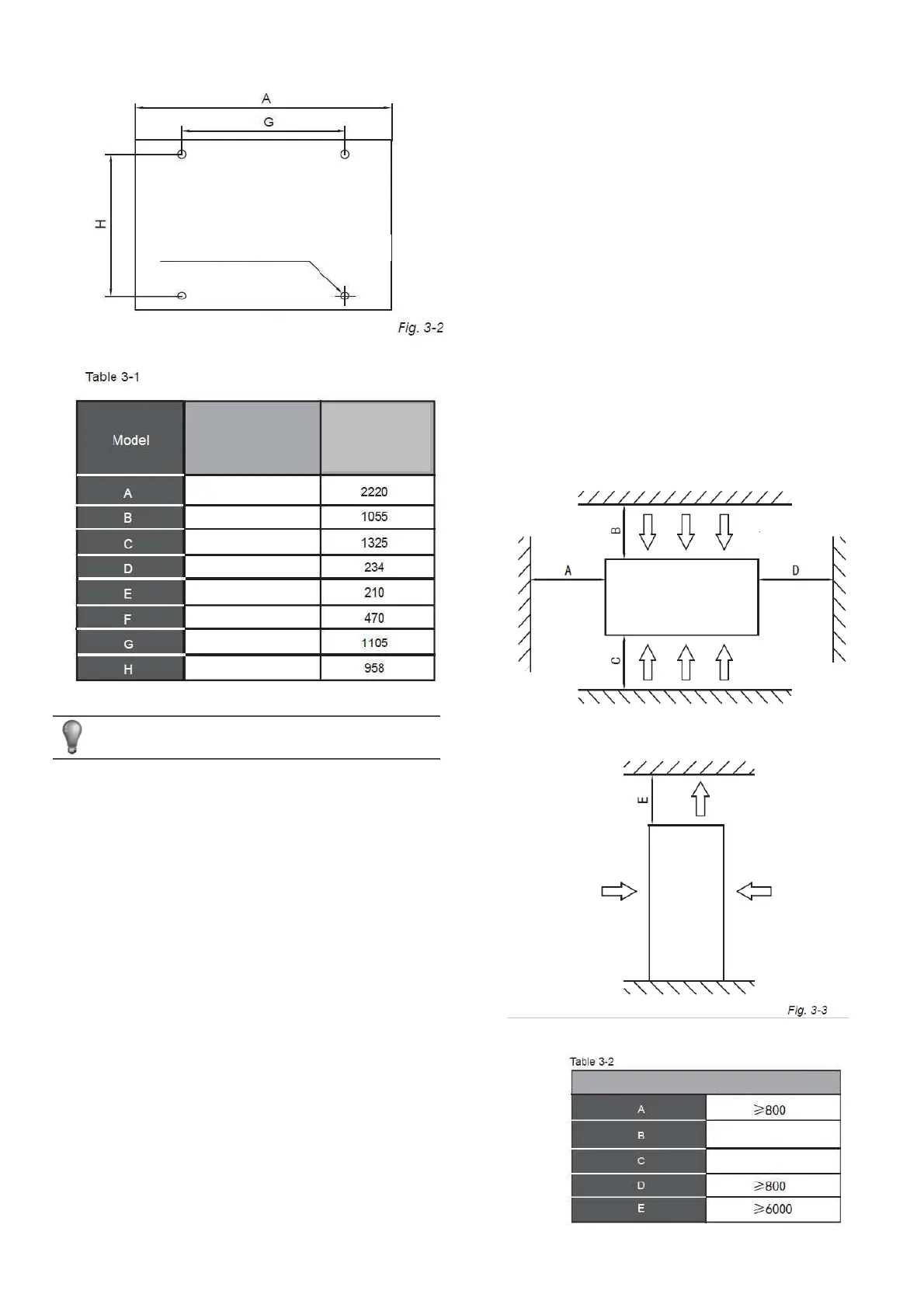

Abertura para el perno de anclajeΦ15
Entrada del flujo de aire
Espacio de instalación (mm)
Unidad principal
Vista inferior
Entrada del flujo de aire
Entrada del flujo de aire Entrada del flujo de aire
Unidad
principal
NOTA
■ Tras instalar el amortiguador de resorte, la altura total de la uni-
dad aumentará unos 135 mm.
■ La fijación de los tubos de entrada y salida se debe realizar me-
diante bridas, y dichas bridas deben contar con un buje para
soldadura en la parte superior.
≥800
≥800
ECH-060N
