ESAB LAB 320 - Page 33

5) CONTROLES

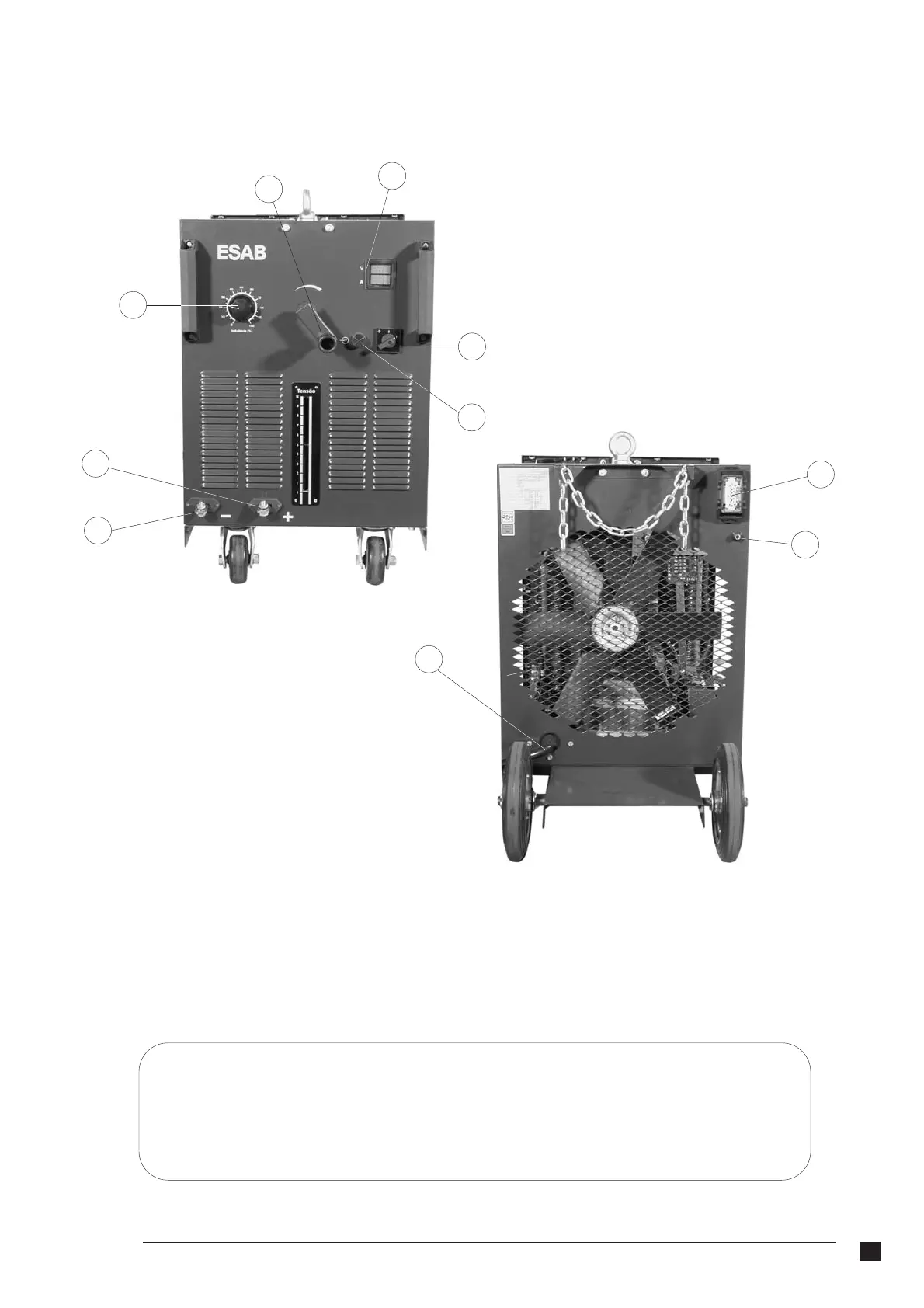

5.1)Tablero frontal
1) Llave Encendido / Apagado:le permite al operador encender y apagar la Fuente.
2) Lámpara piloto:Encendida indica que la Fuente está encendida.
3)Terminal de salida negativo:para conectar el cable Masa.
4)Terminal de salida positivo:para conectar el cable positivo al Alimentador de alambre.
5) Manivela:para ajustar el valor de tensión en vacío que se lee en la escala o en el instrumento digital.
1
4
3
7
6
5
2
8
9
10
Nota:
-a
-
graduación de la escala es una referencia para los valores de tensión en vacío
dentro del rango ofrecido.
el regulado de la tensión en vacío influye sobre el valor de la corriente de soldadura.
