ESAB LAB 320 - Page 5

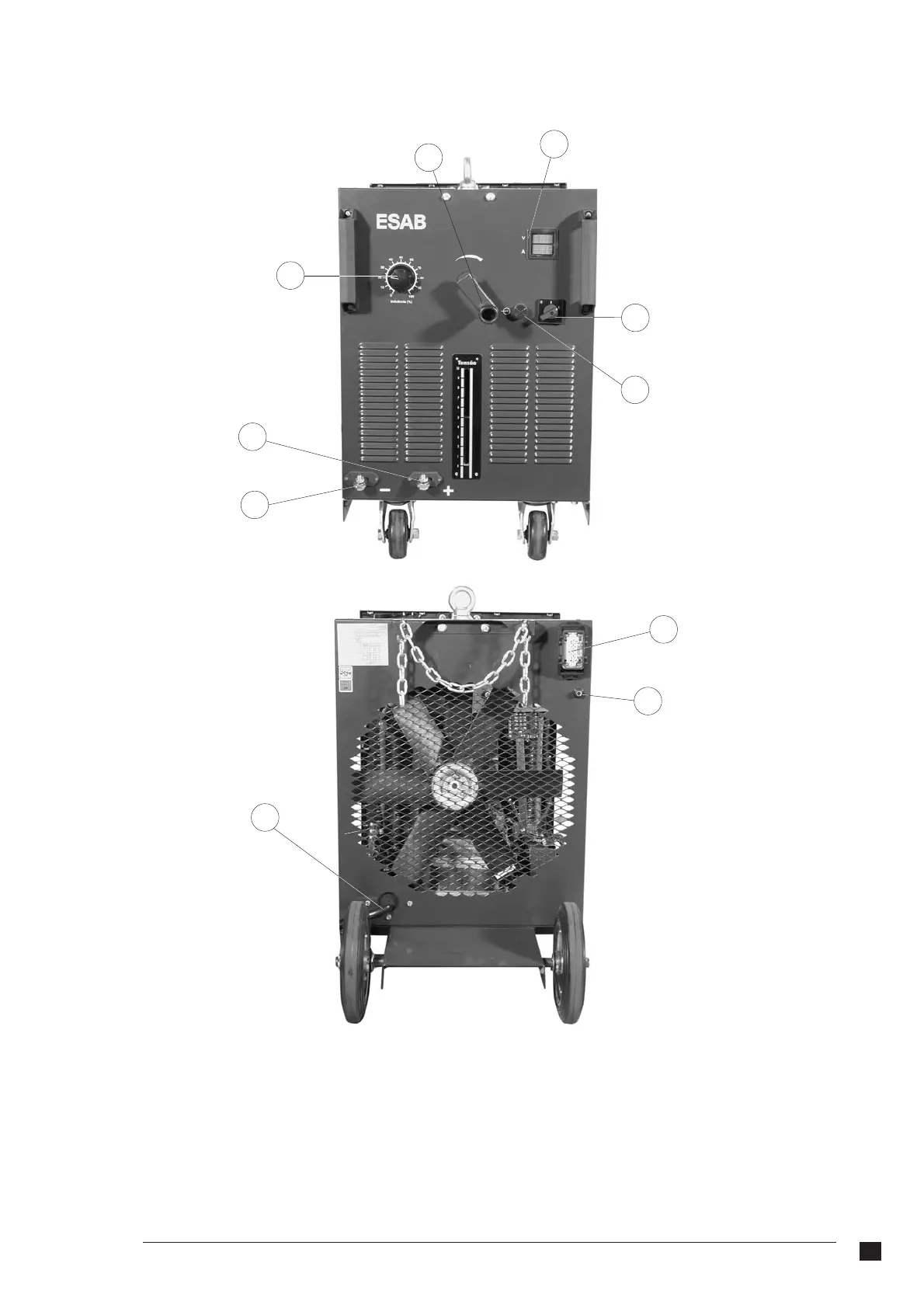

5.1) Painel frontal
1) chave Liga/Desliga:permite ao operador ligar e desligar a Fonte
2) lâmpada piloto: quando acesa, indica que a Fonte está energizada
3) terminal de saída negativo: para conexão do cabo Obra
4) terminal de saída positivo: para conexão do cabo positivo para o Alimentador de arame
5) manivela: para ajuste do valor da tensão em vazio lido na escala ou no instrumento digital.
5) CONTROLES E CONEXÕES
1
4
3
7
6
5
2
8
9
10
LAB 320
LAB 475
5
