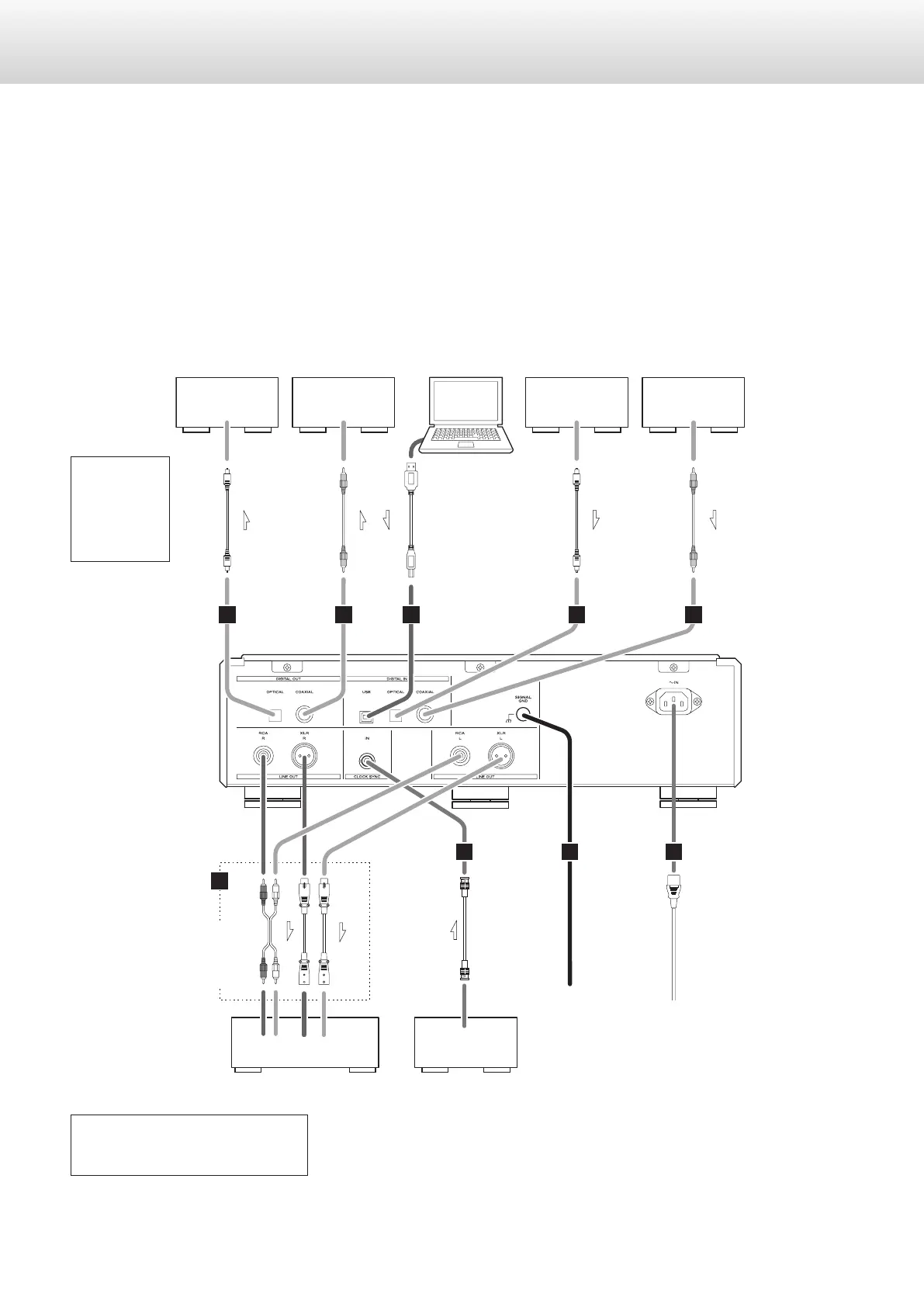

Q Précautions lors des branchements
o Faites tous les branchements avant de raccorder le cordon d'alimentation.
o Lisez attentivement les modes d'emploi des autres équipements et suivez leurs instructions quand vous les branchez.
Amplicateur stéréo
Entrée audio
(LINE IN, etc.)
Sortie numérique
(OPTIQUE)
Appareil à sortie
numériqueOrdinateur
Sortie numérique
(COAXIALE)
Appareil à sortie
numérique
E
F
A A
G
C CB
D
LLRR
Appareil générateur
d’horloge
(G-01, G-02, etc.)
Sortie d’horlogede
synchro
Entrée numérique
(COAXIALE)
Amplicateur ou
enregistreur numérique
(enregistreur de CD,
platine MD, etc.)
Amplicateur ou
enregistreur numérique
(enregistreur de CD
,
platine MD
, etc.)
Entrée numérique
(OPTIQUE)
Câble numérique optique Câble numérique coaxial RCA
Câble audio RCA Câble XLR
Câble coaxial BNC Cordon d’alimentation fourni
Prise secteur
Câble numérique coaxial RCA Câble USB Câble numérique optique
Branchez un
jeu de
câbles d’un
type ou d’un
autre
La sortie
numérique
peut être mise
en ou hors
service (voir
p.55).
La polarité des prises XLR peut être réglée
pour avoir comme point chaud la broche 2
ou 3 (voir p.55).
