ORO.
IN
c-1
,[71•
H
,
a
TERMINALS FOR
REMOTE CONTROLS
CABLE CLAMP
-1aPj=f,
I
o
CABLE ENTRY PORT
REMOTE CONTROLS CABLE
ANTI-FREEZE HEATER
WIRING DIAGRAM OF PCB
TURN OFF POWER SUPPLY TO HOT WATER UNIT AND REMOVE
PLUG FROM POWER OUTLET BEFORE REMOVING FRONT COVER OF
HOT WATER UNIT.
WIRING FROM MAIN UNIT TO MAIN & SHOWER/SUB REMOTE
CONTROLS
MAIN CONTROL
SHOWER CONTROL
240volt POWER SUPPLY
SUB CONTROL
(ENSUITE)
1

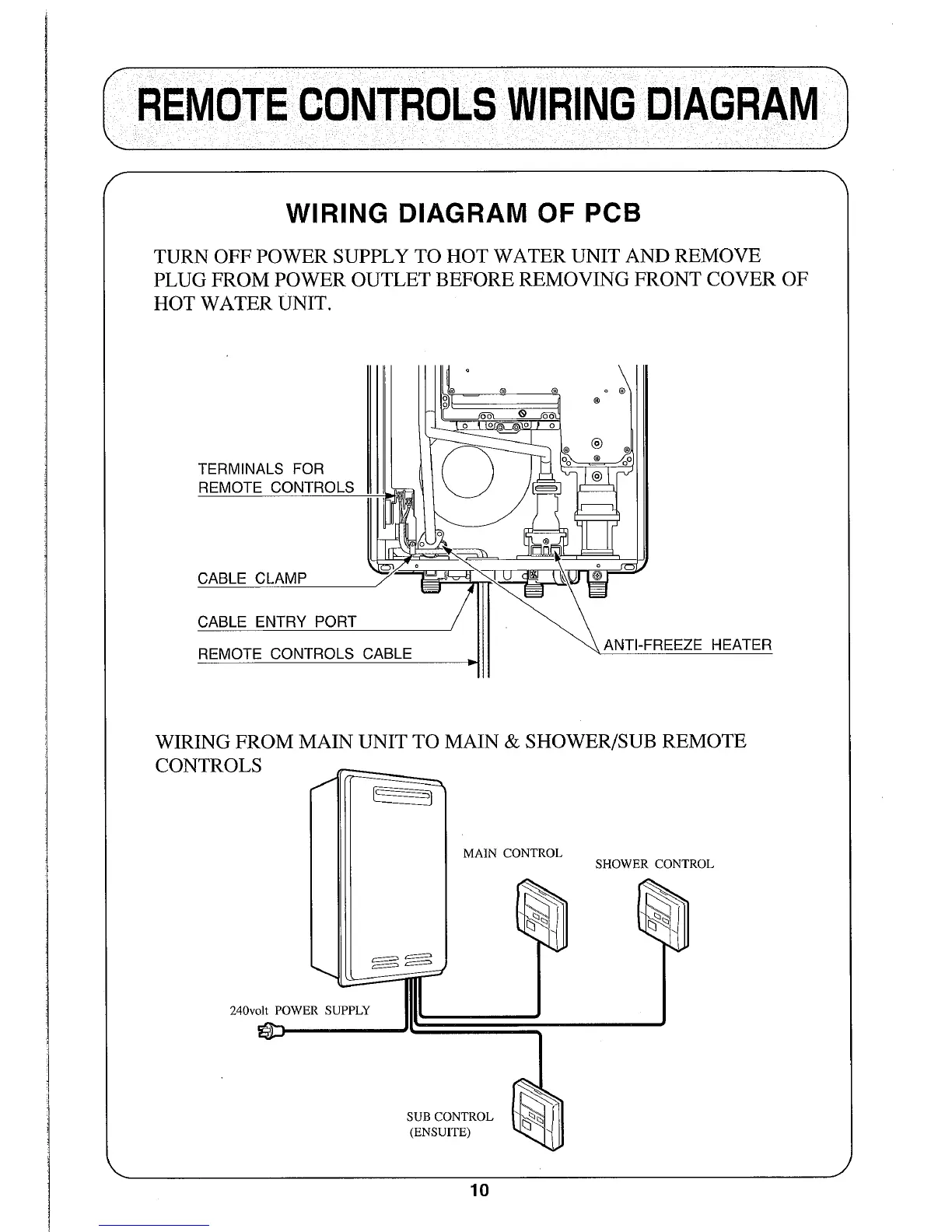

REMOTE CONTROLS WIRING DIAGRAM
10
