INSTRUKCJA OBSŁUGI
ASTROCLOCK-2 jest cyfrowym astronomicznym programatorem czasowym przeznaczonym
do sterowania pracą dowolnej instalacji elektrycznej na podstawie informacji o położeniu
słońca, w szczególności takich jak pora wschodu słońca i zapadania zmroku w danej
lokalizacji każdego dnia w roku. Umożliwia wykonywanie operacji o stałej porze dnia, jak
również włączanie i wyłączanie urządzeń w porze wschodu i zachodu słońca. Funkcje
astronomiczne umożliwiają ustawienie korekcji do ± 9 godzin i 59 minut dla obu kanałów C1 i
C2.
Ponadto urządzenie oferuje szereg dodatkowych funkcji, takich jak: automatyczna zmiana
czasu z zimowego na letni, 4 okresy świąt, regulowana jasność ekranu.
Menu można wyświetlać w kilku językach, a ekran wyświetla harmonogram z programem dla
bieżącego dnia tygodnia.
Urządzenie ma 2 niezależne i beznapięciowe przełączane obwody, które umożliwiają
zaprogramowanie do 40 operacji.
INSTALACJA
OSTRZEŻENIE: Instalacji i montażu urządzeń elektrycznych powinien dokonać uprawniony
monter.
PRZED INSTALACJĄ NALEŻY WYŁĄCZYĆ ZASILANIE.
Urządzenie ma wewnętrzny obwód chroniący przed zakłóceniami. Jego działanie może
jednak zakłócić bardzo silne pole magnetyczne. Zakłóceń można uniknąć, jeśli podczas
instalacji będzie się przestrzegać poniższych zasad:
- Urządzenia nie można instalować w pobliżu odbiorników indukcyjnych (silniki,
transformatory, styczniki itp.).
- Zaleca się wykonanie osobnego obwodu zasilającego (o ile to możliwe, z filtrem sieciowym).
- Odbiorniki indukcyjne należy wyposażyć w urządzenia przeciwzakłóceniowe (warystory,
filtry RC).
Jeżeli programator jest stosowany w połączeniu z innymi urządzeniami w instalacji, należy się
upewnić, czy powstały zespół nie generuje zakłóceń zewnętrznych.
PO ZAKOŃCZENIU INSTALACJI NALEŻY WŁĄCZYĆ ZASILANIE.
MONTAŻ
Montaż w szafie rozdzielczej na szynie TH35, zgodnie z normą EN 60715 (szyna DIN).
PODŁĄCZENIE

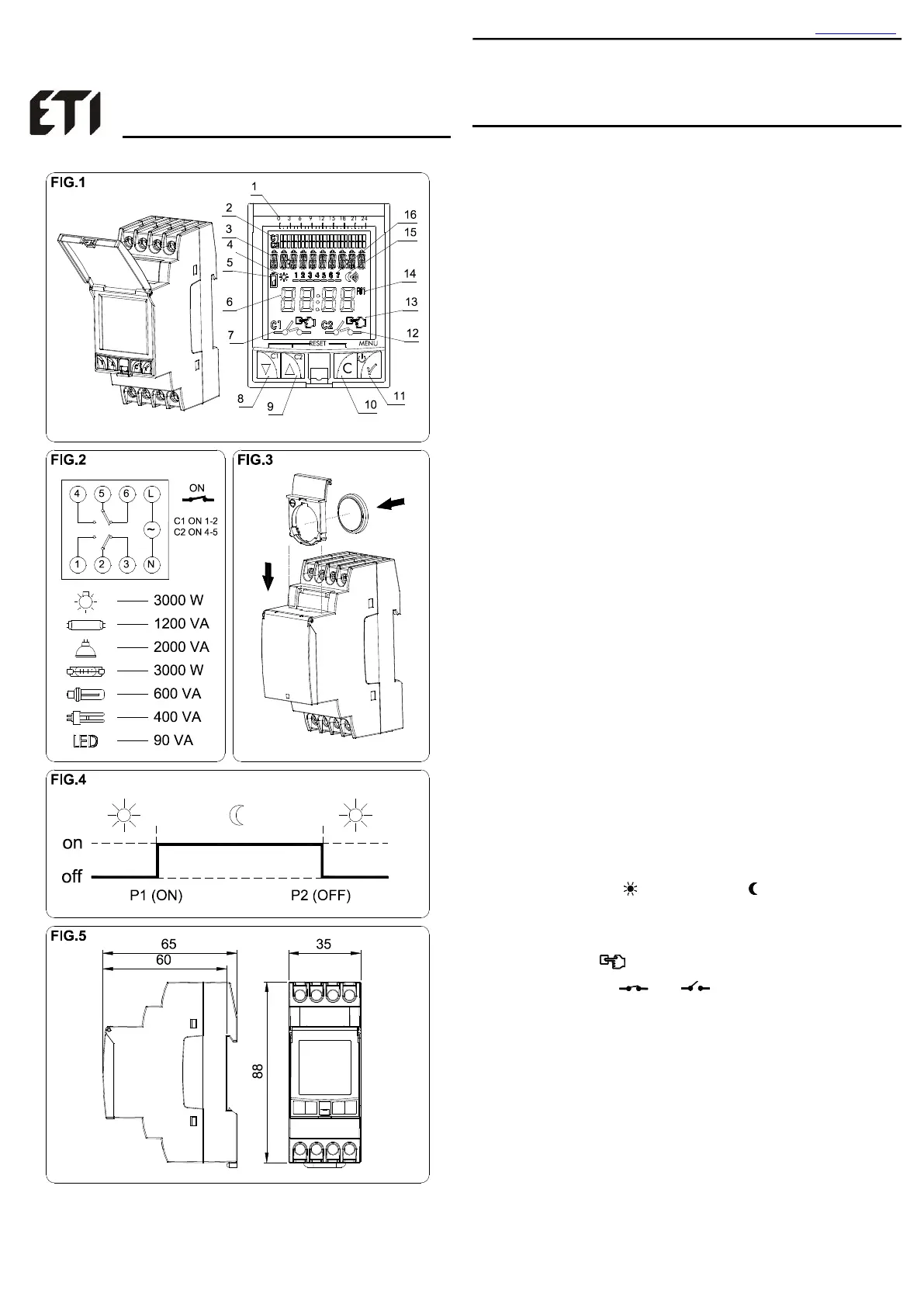

Zasilanie podłączyć zgodnie ze schematem przedstawionym na RYS. 2.
Należy przestrzegać połączeń fazy i zera. Sprawdzić wykonane podłączenie. Nieprawidłowe
podłączenie może spowodować uszkodzenie urządzenia.
URUCHAMIANIE
URZĄDZENIE NALEŻY WŁĄCZYĆ, aby umożliwić sterowanie instalacją.
Wyświetlacz zostanie podświetlony i pojawi się ekran GŁÓWNY.
Gdy urządzenie nie jest zasilane, wyświetlacz pozostaje wyłączony. Dzięki wbudowanej
baterii litowej wszystkie dane dotyczące daty i godzin programowania pozostaną zachowane
przez czas rezerwy zasilania (10 lat). W razie instalacji bez baterii urządzenie ma awaryjną
rezerwę zasilania na mniej więcej 4 dni.
Do ustawiania i programowania urządzenia służą cztery przyciski.
Wyświetlacz pokazuje następujące informacje:
▪ Harmonogram z operacjami dnia (znika w okresie świąt). Harmonogram dla każdego
kanału z 24 segmentami, z których każdy odpowiada 1 godzinie.
▪ Linia tekstowa wyświetlacza przedstawia zamiennie następujące informacje:
- Czasy WSCHODU i ZACHODU słońca dla danego dnia, z odpowiednim symbolem:
Słońce = WSCHÓD / Księżyc = ZACHÓD
- Wybrane miasto
- Bieżąca data
- Praca STAŁA
- Aktywny tryb ŚWIĘTA
▪ Dokładny czas
▪ Symbol operacji ręcznej
. Symbol ten miga, gdy włączone jest przełączanie ręczne.
Jeżeli przełączanie jest STAŁE, symbol nie miga.
▪ Stan obwodów C1 / C2: ON , OFF
USTAWIENIA
Programator ASTROCLOCK-2 ma fabrycznie ustawioną datę i czas:
• Czas: GMT +1
• Strefa: Zgodnie z zamówieniem
• Korekcja astronomiczna: Wyłączona
• Zmiana czasu letniego na zimowy: Automatyczna
• Zmiana czasu zimowego na letni: Automatyczna
• Święta: BRAK (4 okresy wyłączone)
• Programy: C1 i C2 wł. zachód / C1 i C2 wył. wschód
(zob. RYS. 4)
PRACA W TRYBIE RĘCZNYM
Przyciski ▼ C1 i ▲ C2 służą do włączania lub wyłączania i ręcznego, czasowego
przełączania stanów obwodów.
Nad obsługiwanym kanałem na ekranie pojawi się migający symbol aż do ponownego
przyciśnięcia przycisków ▼ C1 lub ▲ C2, co spowoduje powrót do poprzedniego stanu. -
Powrót do zaprogramowanego trybu nastąpi automatycznie przy pierwszym
zaprogramowanym wpisie.
PROGRAMOWANIE
Programowanie odbywa się za pomocą różnych menu i podmenu, które służą do
programowania operacji lub ustawiania urządzenia. Menu główne dostępne jest z ekranu
czuwania za pomocą przycisku 3. Przyciski ▼ i ▲ służą do nawigacji po różnych menu, a
