OPIS
ASTROCLOCK-2 je digitalni vremenski relej, koji se upotrebljava kod upravljanja el.
uređajima vezano na vrijeme izlaska i zalaska sunca ili fiksno vrijeme. Programski
algoritam u uređaju samostalno preračunava dnevne promjene izlaska i zalaska sunca,
koje uzima u obzir pri aktiviranju i deaktiviranju izabranog relejskog izlaza uređaja.
Obzirom da je je uređaj manjih dimenzija, standardne širine dva modula, on je idealan za
ugradnju u nadzorne table, gdje je raspoloživi prostor za ugradnju obično ograničen.
Uređaj posjeduje dva neovisna relejska strujna kruga C1 i C2, koje je moguće neovisno
programirati obzirom na na astronomsko ili fiksno vrijeme. Vrijeme izlaska i zalaska
sunca je moguće takođe prilagoditi sa određivanjem kašnjenja u periodu +/- 9sati 59 min
za obadva izlaza.
Dodatne funkcije omogućuju: izbor automatskog prelaza sata kod zimskog i ljetnog
režima, 4 termina praznika, osvjetljenje prikazivača.
Programski meni ima mogućnost prikaza takođei i drugih jezika. Broj programskih mjesta
je 40,što omogućava dovoljno mogućnosti uklopa i isklopa obadva neovisna relejska
izlaza.
PRIKLJUČENJE
PAŽNJA: Električne uređaje može instalira i priključuje samo osposobljen monter. PRIJE
MONTIRANJA NAPRAVE JE POTREBNO ISKLJUČITI ELEKTRIČNO NAPAJANJE I
UKLJUČITI GA SAMO PO ZAVRŠETKU POSTUPKA. VRLO VAŽNO: Uređaj već
posjeduje zaštitne elemente za zaštitu od elektromagnetnih smetnji. Međutim posebno
jaka elektromagnetna polja mogu promijeniti njegovo djelovanje. Takve smetnje je
moguće izbjeći tako, da se kod instaliranja poštuju slijedeće upute:
- Uređaje ne instalirajte u blizini izvora induktivnih opterećenja (motori, transformatori,
kontaktori itd.)
- Preporučena je upotreba odvojenog strujnogkruga (po potrebi opremljen sa filterom).
- Izvore induktivnih opterećenja je potrebno opremiti sa elementima za smanjenje smetnji
(varistor, RC filter) što bliže izvoru.
Ako se vremenski relej uporabljava u kombinaciji sa drugim uređajima u instalaciji, treba
obezbjediti, da ta skupina uređaja ne prouzroči dodatne smetnje, koje bi uticale na
djelovanje uređaja.
UGRADNJA
Uređaj je predviđen za montažu na šinu širine 35 mm po standardu EN 60715 (DIN Rail).
ŠEMA

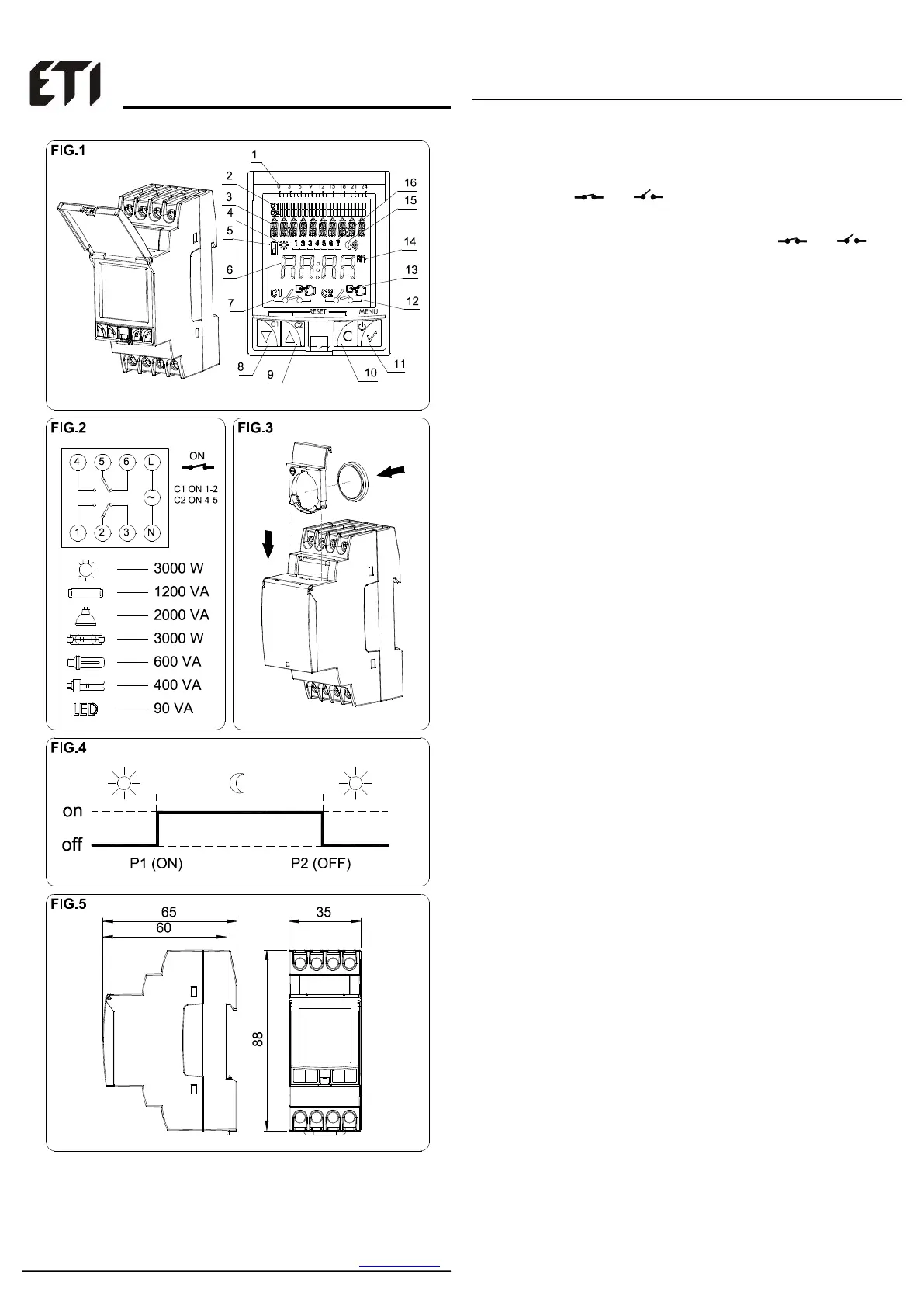

Uređaj povezuje u skladu s šemoma SL. 2.
Polaritet priključenja uređaja je važan, pogrešno priključenje može oštetiti uređaj.
AKTIVIRANJE UREĐAJA
Za normalno djelovanje mora uređaj biti priključen na izvor napona. Pri priključenju se
pojavi svjetlo na ekrane i pojavi se glavni meni. Ako uređaj nije priključen, na ekranu se
neće pojaviti svjetlo. Rezervno napajanje obezbjeđuje memorisanje postavki, vremena i
datuma za period od 10 godina. U slučaju Zamjene baterije posjeduje takođe i
sekundarno rezervno napajanje, koje je dovoljno za 48 sati.
▪ Uređaj još fabrički posjeduje već postavljene programe, koje je moguće urediti li
izbrisati. Posjeduje program za uklop obadva kanala pri izlasku i zalasku sunca.
▪ Privzeti jezik in kraj je…
RUČNI NAČIN
Izlazom je moguće upravljati ručno s tipkama ▼ C1 ili ▲ C2. Pri ručnom načinu će
indikator stanja izlaza treperiti.
PROGRAMIRANJE UREĐAJA
Programiranje uređaja se vrši pomoću tipki za smjerove na uređaju i menija. Ulaz u
glavni meni je s tipkom 3. S tipkama ▼ i ▲ se krećemo po meniju, tipka 3 potvrđuje izbor i
omogućuje ulaz u slijedeći meni. Tipka C je za vraćanje unazad, tj. u meniju stupanj više
Parametri, koje je je moguće odrediti se prikažu treperenjem.
STRUKTURA MENIJA:
