75 INSTALLATION

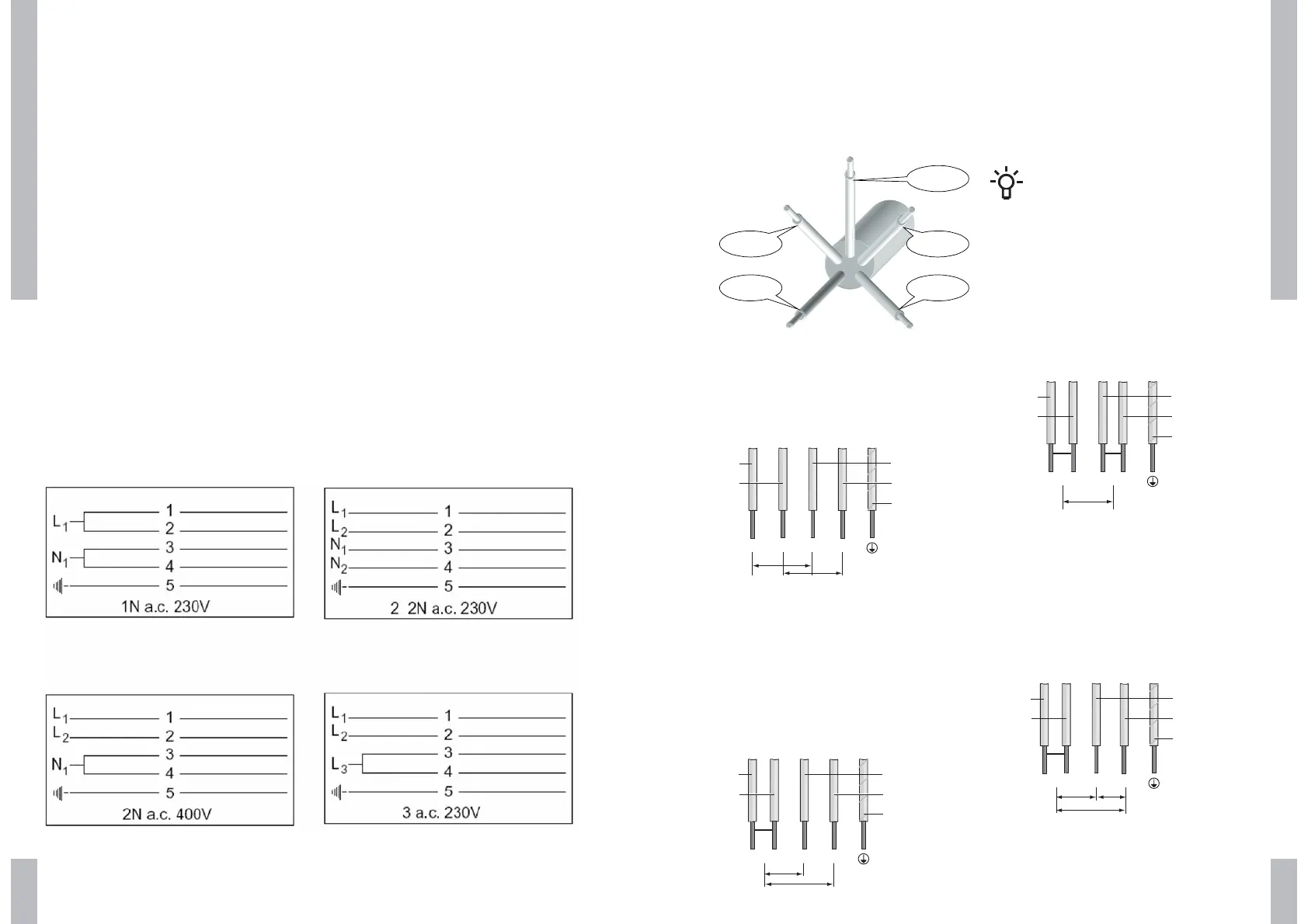

Der Anblick auf den Anschlußkabel ist
hierunten schematisch dagestellt:
2 Phasenanschluß
2 Phase + 2 Nulleiter 2 2N a.c. 230 V
Ihre Hausanlage muß mit einer Sicherung von
16 A ausgestattet sein.
Nullanschluß N1 (blau)
Nullanschluß N2 (braun)
Phasenanschluß L1 (grau)
Phasenanschluß L2 (schwarz)
2 Phase + 1 Nulleiter 2 2N a.c. 400 V
Ihre Hausanlage muß mit einer Sicherung von
16 A ausgestattet sein.
Nullanschluß N (blau mit braun)
Phasenanschluß L1 (grau)
Phasenanschluß L2 (schwarz)
Dritter Phase nicht anschließen.
Folgende abweichende Anschlüsse sind auch
möglich:
1 Phasenanschluß
1 Phase + 1 Nulleiter 1N a.c. 230 V
Ihre Hausanlage muß mit einer Sicherung von
32 A ausgestattet sein.
Nullanschluß N (blau mit braun)
Phasenanschluß L (grau mit schwarz)
3 Phasenanschluß
3 Phasen ohne Nulleiter 3 a.c. 230 V
Ihre Hausanlage muß mit einer Sicherung von
16 A ausgestattet sein.
Phasenanschluß L1 ( grau)
Phasenanschluß L2 ( schwarz)
Phasenanschluß L3 (blau mit braun)
L2,
schwarz
L1, g rau
N2,
braun
N1, b lau
erde,
gerb/g
n
blau
braun
grau
schwarz
gelb/grün
N1 N2 L1 L2
230V
230V
NL1L2
230V
230V
blau
braun
grau
schwarz
gelb/grün
NL
230V
blau
braun
grau
schwarz
gelb/grün
L3 L2 L1
230V
230V
230V
blau
braun
grau
schwarz
gelb/grün
Elektro Anschluß
Typennummer, Energieart und Anschlusswert
stehen auf dem Typenschild.
Das Typenschild befindet sich an der
Unterseite des Gerätes.
Das Netzkabel ist ein Typ Y-Kabel.
Dies bedeutet, dass das Anschlusskabel nur
vom Hersteller, der Kundendienstorganisation
oder von gleichwertig qualifizierten Personen
ersetzt werden darf, um gefährliche
Situationen zu vermeiden.
Siehe für den Anschlussplan untenstehende
Abbildung, die auch an der Unterseite des
Gerätes zu finden ist.
Wenn Sie einen festen Anschluss herstellen
möchten, achten Sie darauf, dass ein
allpoliger Schalter mit einer Kontaktöffnung
von mindestens 3 mm in der Zufuhrleitung
installiert wird.
