Zugentlastungsgurt
Bedienungsanleitung
Montage der Erweiterung auf den vorhandenen Fahrradträger

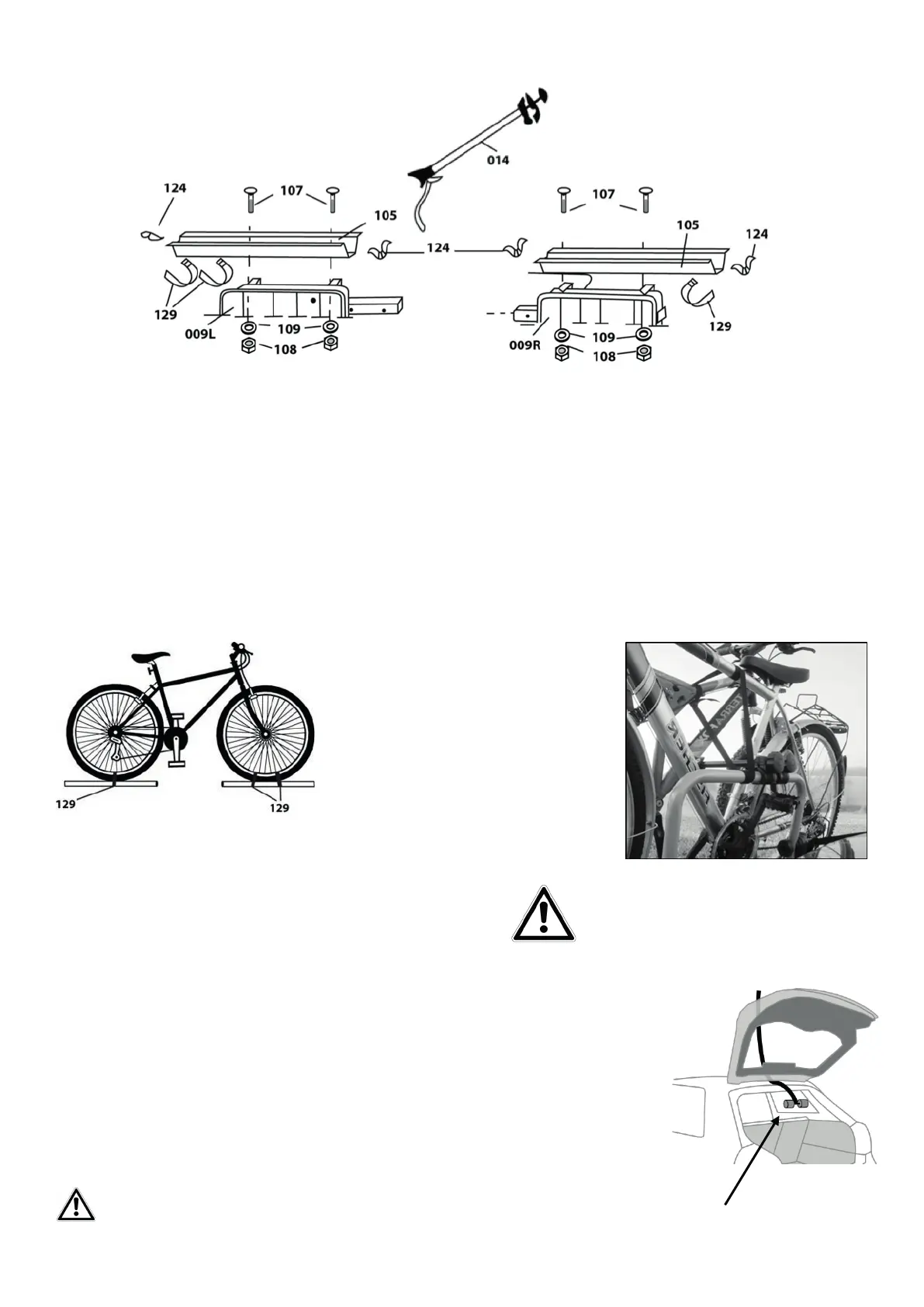

Abb. 1
Befestigen Sie die Radschienen (105) mit den Schlossschrauben (107), den Unterlegscheiben (109) und den selbstsichernden Muttern (108)
an den Leuchtenträgern (009L) und (009R) Ihres EUFAB Fahrradträgers CARLO PLUS. Stecken Sie die Endkappen (124) auf die Schienenenden.
Klipsen Sie je einen Radstopper so auf eine Radschiene, dass die hohe Seite des Radstoppers zur Trägermitte zeigt. Führen Sie durch die mittleren,
seitlichen Önungen der Radstopper je einen kurzen Spanngurt (129) von oben, unter der Radschiene hindurch und auf der anderen Seite von
unten durch die Önungen der Radstopper. Den übrig gebliebenen Gurt benötigen Sie später zusätzlich für die korrekte Befestigung
des Vorderrads vom dritten Fahrrad.
Befestigung des dritten Fahrrades
Befestigen Sie den Rahmenhalter (014) am Rahmen des zweiten Fahrrades. Stellen Sie das dritte Fahrrad in die Radschiene und befestigen Sie
es am freien Ende des Rahmenhalters. Schieben Sie die Radstopper von der Mitte des Fahrradträgers an die Fahrradreifen und Sichern Sie das
Hinterrad mit einem kurzen Spanngurt (129) und das Vorderrad mit zwei kurzen Spanngurten (129) (siehe Abb. 2). Sichern Sie nun die Fahrräder
mit dem langen Sicherheitsgurt (im Lieferumfang des Fahrradträgers enthalten). Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und
um den U-Bügel herum und ziehen den Sicherheitsgurt fest an (siehe Abb. 3).
Abb. 2
Abb. 3
Ohne diesen Sicherheitsgurt darf der
Fahrradträger nicht benutzt werden.
Einsatz des Zugentlastungsgurts
Diese Anleitung beschreibt die Anwendung bei Kombis und Kompaktfahrzeugen mit Heckklappe
(Hecktür). Bei Stufenheckfahrzeugen (Limousinen) gehen Sie entsprechend vor. Vor der Montage
des Zugentlastungsgurts entfernen Sie Staub und Schmutz vom oberen Bereich der Heckklappe, um
Kratzer und Scheuerstellen während der Fahrt mit dem Heckträger zu vermeiden. Önen Sie die
Heckklappe Ihres Fahrzeugs. Führen Sie das frei Ende des Gurtes von innen nach außen zwischen
Heckklappe und Dachkante hindurch. Lassen Sie zwischen dem Gurtanker und der Dachkante ca.
20 cm frei. Schließen Sie vorsichtig die Heckklappe. Achten Sie darauf, dass der Gurt ach und gerade
zwischen den Dichtungen liegt. Ziehen Sie nun den Gurt langsam soweit, bis der Gurtanker an der
Verkleidung des Dachhimmels und der Heckklappe anliegt.
Stellen Sie sicher, dass vorhandene Dachkantenspoiler nicht beschädigt
werden und dass die Funktion des Zugentlastungsgurts durch solche Spoiler
nicht beeinträchtigt wird.
