Istruzioni per l‘uso

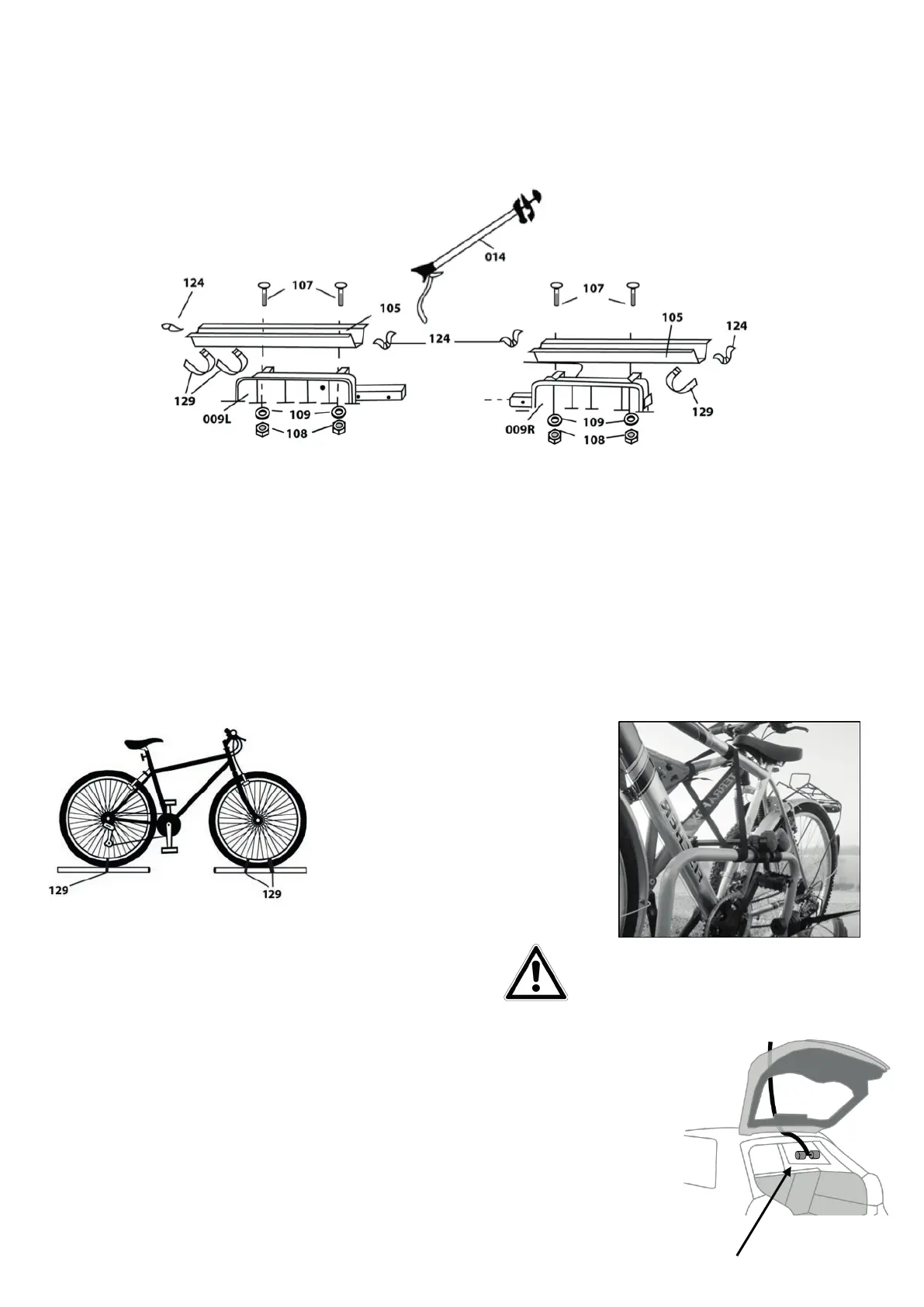

Montaggio dell‘espansione sul portabiciclette esistente
Fissare i binari (105) con le viti a testa tonda con quadro sottotesta (107), le rondelle (109) e i dadi autobloccanti (108) ai supporti delle luci
(009L) e (009R) del proprio portabiciclette EUFAB CARLO PLUS. Applicare i tappi terminali (124) sulle estremità dei binari.
Fissare a scatto risp. un fermaruota su un binario in modo tale che il lato alto del fermaruota sia rivolto verso il centro del supporto. Inserire
attraverso le aperture centro-laterali dei fermaruote risp. una cinghia di ssaggio corta (129) dall‘alto, passando sotto il binario e, dall‘altro lato,
dal basso, passando per le aperture dei fermaruote. La cinghia rimanente è necessaria più tardi, per il corretto ssaggio della ruota anteriore
della terza bicicletta.
Fig. 1
Fig. 2 Fig. 3
Il portabiciclette non si deve utilizzare senza
questa cinghia di sicurezza.
Utilizzo della cinghia di scarico trazione
Nelle presenti istruzioni d‘uso è descritto l‘utilizzo del prodotto su station wagon e veicoli compatti con il
portellone posteriore. Sui veicoli con coda a sbalzo (berline) procedere nel seguente modo.
Prima di montare la cinghia di scarico trazione, rimuovere la polvere e lo sporco dalla parte superiore del
portellone posteriore al ne di evitare gra e sfregamenti durante la marcia con il supporto posteriore.
Aprire il portellone posteriore del veicolo. Passare l‘estremità libera della cinghia dall‘interno all‘esterno tra il
portellone posteriore e lo spigolo del tetto. Lasciare uno spazio libero di ca. 20 cm tra l‘elemento di ancoraggio
della cinghia e lo spigolo del tetto. Chiudere il portellone posteriore con attenzione. Accertarsi che la cinghia
posizionata tra le guarnizioni sia piatta e diritta. Tirare ora la cinghia lentamente no a quando l‘elemento di
ancoraggio non si trova sul rivestimento del sotto dell‘abitacolo e sul portellone posteriore.

Cinghia di scarico trazione
Avvertenze di sicurezza
1. Tenere il dispositivo lontano dalla portata dei bambini e vietare loro l‘utilizzo!
2. Utilizzare questo prodotto solo per l‘impiego previsto!
3. Non manomettere né smontare il prodotto!
4. Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!
Fissaggio della terza bicicletta
Fissare il braccio di ssaggio (014) al telaio della seconda bicicletta. Mettere la terza bicicletta nel binario e ssarla all‘estremità libera del braccio
di ssaggio. Spingere i fermaruote dal centro del portabiciclette sulla camera d‘aria della bicicletta e ssare la ruota posteriore con una cinghia di
ssaggio corta (129) e la ruota anteriore con due cinghie di ssaggio corte (129) (vedi g. 2). Ora bloccare le biciclette con la cinghia di sicurezza
lunga (inclusa nella fornitura del portabiciclette). Far passare la cinghia di sicurezza attraverso il telaio della bicicletta attorno alla staa a U e
tendere la cinghia (vedi g. 3).
