4
Clips
Aussparung für Montageclips

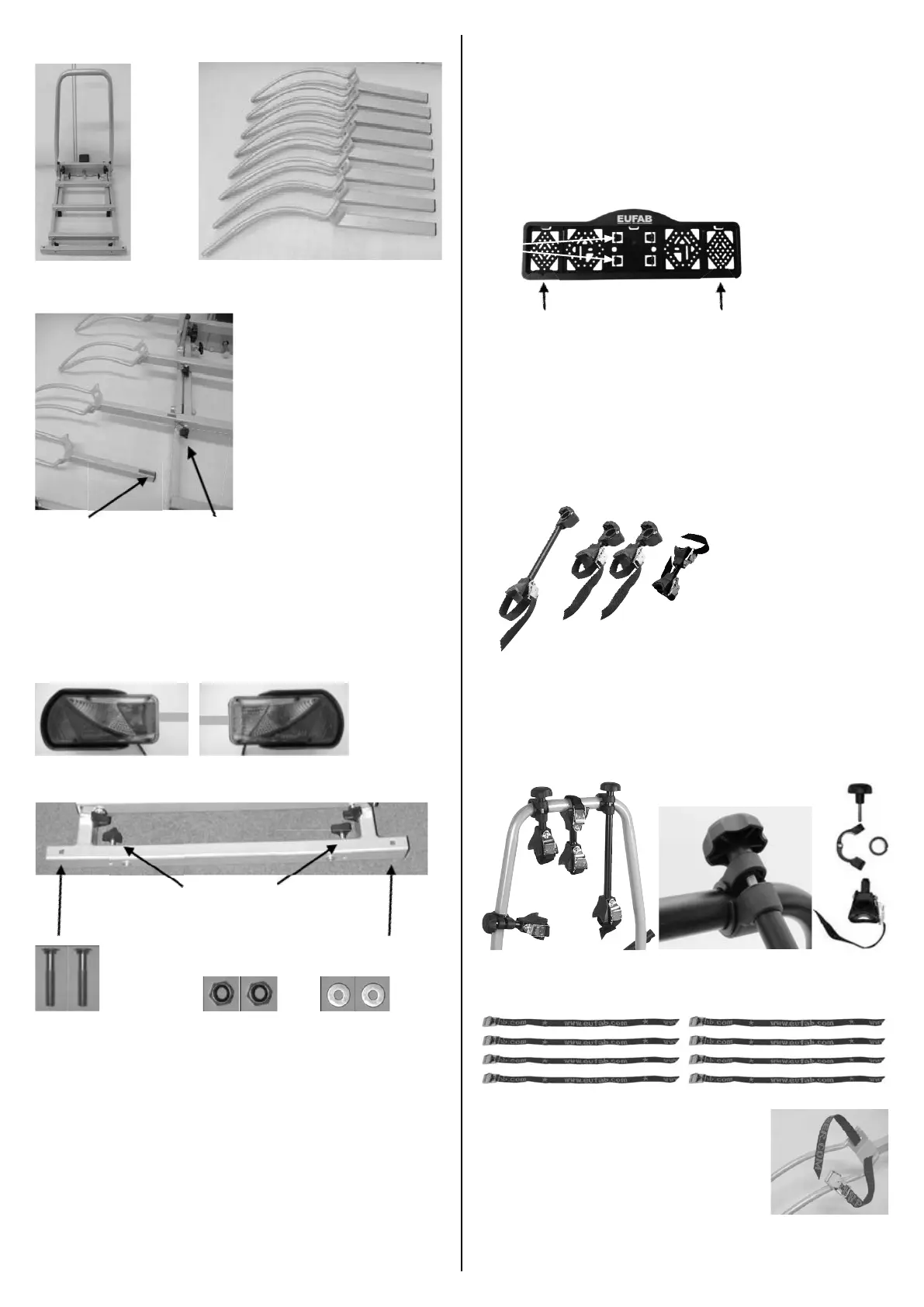

5.3 MONTAGE DER LEUCHTENTRÄGER
5.4 VERLEGEN DER ELEKTROKABEL
5.5 MONTAGE DES KENNZEICHENHALTERS
5.6 MONTAGE DER RAHMENHALTER
Rückleuchte links
Schlossschraube M6 x 30
Rückleuchte rechts
Mutter M6 Scheibe 17,8 x 6,5 x 1,2
Knaufschraube
Lösen Sie die Knaufschrauben an den Querrohren des Trägertisches. Führen
Sie die Vierkantrohre der Radhalter soweit in die Querrohre ein, bis die rote
Warnmarkierung nicht mehr zu sehen ist. Die Spitze der Radhalter muss nach
unten zeigen. Ziehen Sie die Knaufschrauben wieder an.
Achten Sie bei der Montage der Rückleuchten darauf, dass die Rückleuchte
mit der Nebelschlussleuchte links, und die mit dem Rückfahrlicht rechts
montiert werden. Lösen Sie die Knaufschrauben im hinteren Querträger des
Trägertisches. Stecken Sie die Vierkantrohre der Rückleuchten soweit in den
Querträger hinein, bis die Bohrung des Leuchtenträgers und das Vierkantloch
des Querträgers übereinander liegen. Setzen Sie nun die Schlossschrauben
von oben in die Vierkantlöcher des hinteren Querträgers ein. Sichern Sie die
Schrauben auf der Unterseite des Querträgers mit den Scheiben und Muttern.
Ziehen Sie die Knaufschrauben wieder fest.
Verlegen Sie die Kabel entlang der Rohre des Trägertisches. Die Kabel
dürfen nicht geknickt, gezogen oder gequetscht werden, z. B. im Bereich
des Abklappmechanismus. Befestigen Sie die Kabel mit den mitgelieferten
Kabelbindern. Schneiden Sie zum Schluss das überschüssige Material der
Kabelbinder mit einem Seitenschneider ab.
Montieren Sie den Kennzeichenhalter mit den vormontierten Schrauben und
Scheiben so am Leuchtenträger, dass die Leuchten und der Kennzeichenhalter
sich auf einer Höhe be nden.
Die Montageclips für die Befestigung des Kennzeichens be nden sich als Aus-
drückteile im Kennzeichenhalter. Brechen Sie zwei der Clips heraus. Schieben
Sie das Kennzeichen in den Halter, danach drücken Sie die Clips in die Ausspa-
rungen um das Kennzeichen zu befestigen.
Lösen Sie die Knaufschraube des Rahmenhalters und drehen Sie sie ganz heraus.
Ö nen Sie die Schelle des Rahmenhalters und legen die Einlagen, an einer für Ihr
Fahrrad geeigneten Stelle, um den U-Bügel herum. Legen Sie die Schelle wieder
um die Einlagen herum und drücken sie fest zusammen. Verschließen Sie den
Rahmenhalter mit der Knaufschraube (noch nicht festziehen).
5.7 MONTAGE DER KURZEN SPANNGURTE
Schieben Sie je einen schwarzen, kurzen Spanngurt
von innen nach außen unter dem Radhalter herum
und dann wieder von außen nach innen durch die
Langlöcher der Radhalter (siehe Foto).
Spanngurt, kurz
1 x Rahmenhalter, lang
2 x Rahmenhalter, kurz
1 x Rahmenhalter, Rad zu Rad
Warnmarkierung Knaufschraube
5.2 MONTAGE DER RADHALTER
Trägertisch mit U-Bügel
Radhalter
