17
8. ENTRETIEN
• Après l‘utilisation, entreposez le porte-vélos dans un endroit propre et sec.
Enlevez à l‘eau d‘éventuelles boues et autres souillures.
• Maintenez l‘attelage de remorque propre et sans graisse.
• Maintenez l‘accouplement du support propre et sans graisse.
• Contrôlez le porte-vélos régulièrement pour exclure tout endommage-
ment. Les pièces endommagées ou usées doivent être immédiatement
remplacées. Seules des pièces de rechange d‘origine ont le droit d‘être
utilisées.
• Les boulons et les écrous du porte-vélos doivent être régulièrement
contrôlés et resserrés si nécessaire.
• Traitez d‘éventuels endommagements de la laque par application
immédiate d‘une couche de peinture.
• Graissez régulièrement les pièces mobiles et rotatives.
11. CONSIGNES POUR LA PROTECTION DE L‘ENVIRONNEMENT
Étant donné que le porte-vélos dispose d’une installation
électrique, il est soumis à l’ordonnance sur les déchets
d’équipements électriques et électroniques et doit être traité
comme un appareil électrique usagé à la n de sa durée de vie.
Les matériaux sont recyclables. Grâce au recyclage, à la
récupération des matériaux ou à d‘autres formes de réutilisation
des équipements usagés, vous contribuez de manière importante
à la protection de notre environnement !
Éliminez le porte-vélos conformément aux lois et dispositions
légales en vigueur dans votre pays.
12. DONNÉES DE CONTACT
EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Allemagne
+49 (0)202 42 92 83 0
+49 (0) 202 42 92 83 – 160
info@eal-vertrieb.com
www.eal-vertrieb.com
Feu arrière droit
(Feu de position incl.)
Broche
5, 58R
Feu arrière gauche
(Feu de position incl.)
Broche
7, 58L
Câble/masse de charge
(pour la batterie dans la remorque)
Broche
11
non illustrée
Câble de détection de la remorque (AE)
contre broche masse 3 dans la remorque
Broche
12
Masse pour contact 1 – 8
Broche
3, 31
Câble de charge
Broche
10
non illustrée
Feu de stop
Broche
6, 54
Clignotant droit
Broche
4, R
Clignotant gauche
Broche
1, L
Feu de recul
Broche
8
Feu brouillard arrière
Broche
2, 54G
Courant continu (plus permanent)
Broche
9
non illustrée
Masse pour contact
(alimentation électrique)
Broche
13
non illustrée
9. TRUCS ET ASTUCES

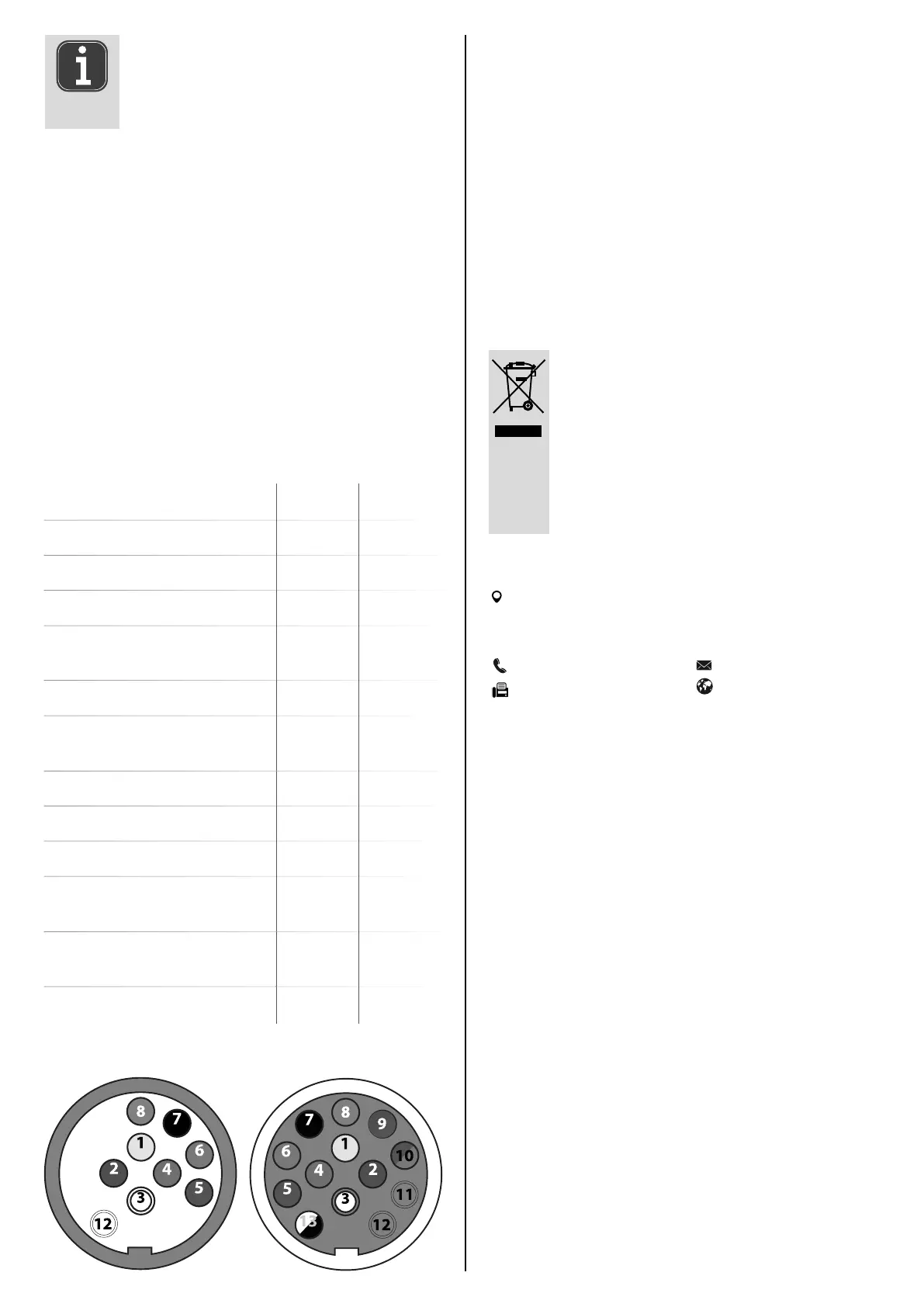

9.1 AFFECTATION DES CONTACTS DU CONNECTEURS 13 BROCHES
jaune
bleu
blanc
vert
brun
rouge
noir
gris
brun/bleu
brun/rouge
blanc/noir
Connecteur Prise femelle
54G
R
58R
54
L
31
31
58L
54G
R
58R
31
L
31
58L
54
Outil nécessaire : tournevis taille PH1. Dévissez la vis cruciforme du verre de
la lampe et retirez le verre de la lampe. Enfoncez légèrement l’ampoule à
remplacer dans la douille et tournez-la ensuite d’un quart de tour. Retirez
maintenant l’ampoule de la douille.
Insérez la nouvelle ampoule correctement.
Liste des ampoules :
Feu de stop /feu arrière : 12 V 21/5 W BAY15d
Clignotant : 12 V 21W BAU15S orange
Feu brouillard arrière : 12 V 21W BA15S
Phare de recul : 12 V 21W BA15S
Éclairage plaque d’immatriculation : 12 V 5W SV8,5 11 x 38
(ampoule navette)
10. REMPLACEMENT DES AMPOULES
Si vous transportez un e-bike sur les rails 1 ou 2, les autres
vélos doivent être proportionnellement plus légers a n que le
porte-vélos ne soit pas surchargé.
Avant le chargement, déterminez le poids de chaque vélo (par
exemple à l‘aide d‘une balance personnelle).
