Déverrouillez le cadre pivotant en desserrant les dispositifs de déverrouillage avant et latéral. Pour ce faire, extrayez entièrement les boulons des dispositifs de

déverrouillage et tournez-les de 90° an d‘éviter un réenclenchement. Escamotez le cadre pivotant vers le bas. Vissez tout d‘abord l‘embase sur la table support

prémontée en plaçant la tôle avec le logement pour le boulon de sécurité et avec les deux appuis pour le cadre pivotant de l‘intérieur contre la table support

extérieure. Poussez les vis M8 x 50 de l‘intérieur vers l‘extérieur à travers de la tôle et le cadre extérieur. Enchez l‘embase de l‘extérieur sur les vis. Placez les

rondelles 8 mm, les anneaux élastiques 8 mm et les écrous M8 sur les vis. Avant de serrer les vis, rabattez le cadre pivotant de nouveau vers le haut et sécurisez-le

avec les deux boulons de sécurité. Serrez maintenant les vis à fond.

Placez l‘étrier en U sur les manchons prévus à cet eet. Introduisez les vis à tête bombée M8 x 60 de l‘extérieur dans les trous de l‘étrier en U et des manchons.

Mettez les rondelles 8 mm et les écrous à poignée M8 sur les extrémités des vis et serrez l‘écrou à poignée à fond.

Enchez les porte-lampes prémontés dans les tubes carrés du cadre pivotant. Veillez à ce que le porte-lampes avec le feu arrière soit à droite. Les porte-lampes

peuvent être adaptés à la largeur du véhicule. Si la largeur du véhicules est supérieure à 1740 mm (cf. chire 19, certicat d‘immatriculation, partie I), mettez

les porte-lampes en position extérieure. Si la largeur du véhicule est inférieure à 1740 mm, prenez la distance intérieure des trous. Introduisez ensuite les vis à

tête bombée M6 x 30 dans les trous. Placez les rondelles 8 mm et les écrous M6 sur les extrémités des vis. Ne serrez pas encore entièrement les vis. Serrez à fond

les vis à poignée sur le dessus du tube carré du cadre pivotant. Serrez ensuite les écrous.

La table support et l‘embase doivent être assemblées de manière à former une unité indissociable.

Contrôlez ensuite l‘enclenchement correct des deux boulons de sécurité.

Porte-lampes de gauche

4 x embout 4 x Freine-roue 6 x Sangle de serrage, courte

Rail porte-vélo

Porte-lampes de droite

2 x Vis à tête bombée M6 x 30

2 x Rondelle 6 mm

2 x Écrou M6

4 x Vis à tête bombée M6 x 20

4 x Vis à tête bombée M6 x 40

8 x Rondelle 6 mm

8 x Écrou M6

2 x Écrou à poignée M8

5.1.1 MONTAGE DE L‘ÉTRIER EN U

5.1.2 MONTAGE DES PORTELAMPES

5.1.3 MONTAGE DU RAIL PORTEVÉLO

Étrier en U

5. MODE D‘EMPLOI

5.1 MONTAGE DU PORTEVÉLOS

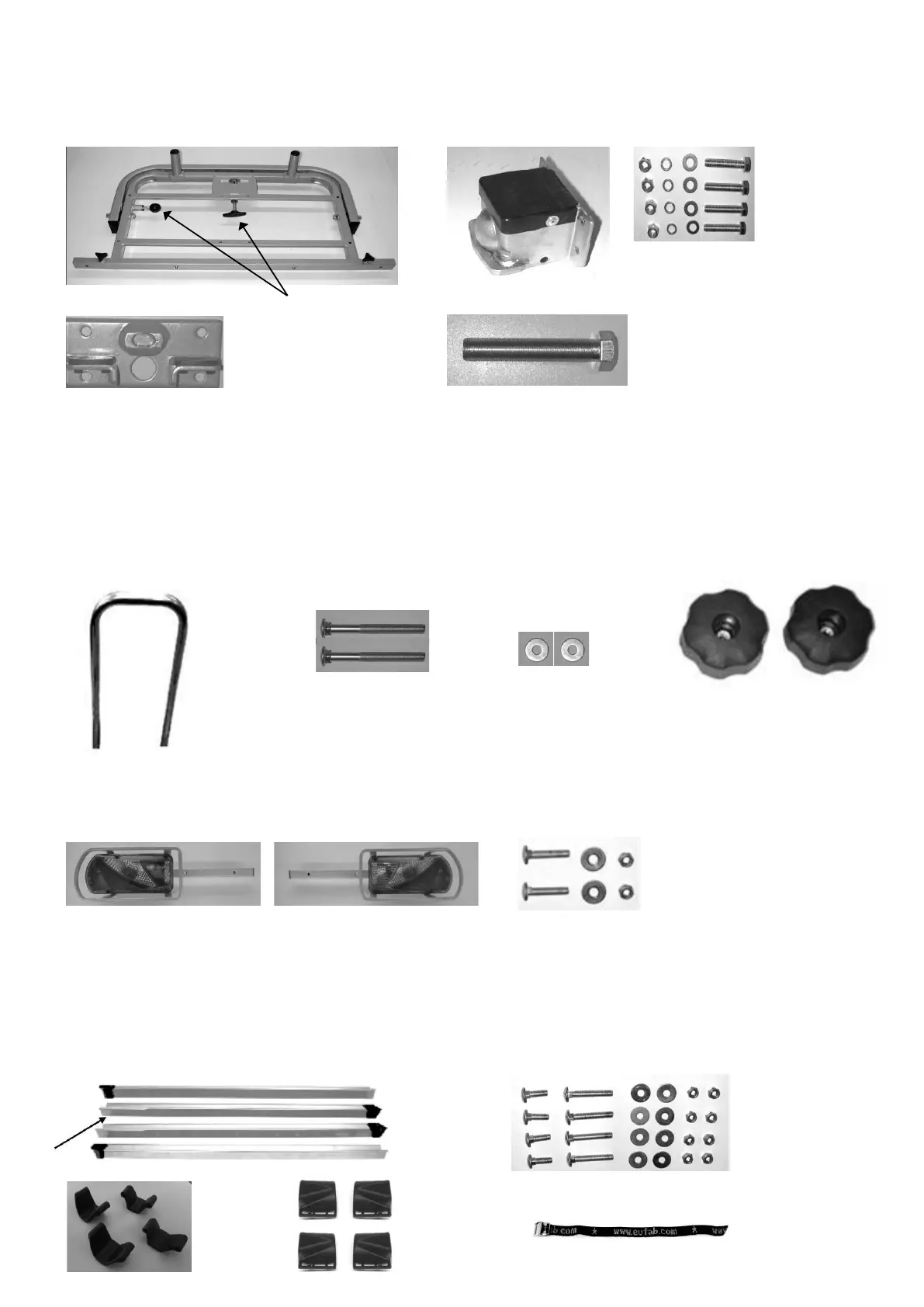

Le porte-vélos doit encore être assemblé. Déballez tous les composants et étalez-les de manière bien organisée. Contrôlez si tout a été livré. Chaque opération

de travail sera expliquée et vous verrez tout composant nécessaire au montage du porte-vélos.

2 x Vis à tête bombée M8 x 60 2 x Rondelle 8 mm


