5
Schrauben Sie den Spannhebel (8) in die Spannhebelaufnahme (7) des
Schnellverschlusses. Drehen Sie das Gewinde ganz in die Aufnahme hinein
und ziehen Sie die Spannhebelverlängerung mit einem Schraubenschlüssel
fest (der Spannhebel besitzt eine Schlüssel äche mit der Schlüsselweite 17,
siehe Bild 8).
Achten Sie auf eine unbeschädigte, saubere und fettfreie Anhänger-
kupplung. Entfernen Sie eventuell vorhandenen Lack von der Kupplungs-
kugel.
Bevor Sie den Fahrradträger auf die Anhängerkupplung setzen, machen Sie
sich mit dem Schnellverschlusssystem vertraut.
Der Schnellverschluss besteht aus einem Bauteil mit Spannhebel (8).
Durch die Betätigung des Hebels kann der Schnellverschluss geö net oder
geschlossen werden. Mit Hilfe des Sicherungsbolzens (9) und des Vorhän-
geschlosses (10) kann der Schnellverschluss verriegelt und abgeschlossen
werden.
Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab. Ziehen Sie die Hand-
bremse an.
Ziehen Sie den Sicherungsbolzen des Schnellverschlusses heraus und ver-
drehen ihn um 90° um zu verhindern, dass er wieder einrastet. Ö nen Sie
den Schnellverschluss durch das Hochklappen des Spannhebels.
Setzen Sie den Träger von oben, waagerecht auf die Anhängerkupplung.
Klappen Sie den Hebel des Schnellverschlusses nach unten (Kraftaufwand
ca. 35-40 kg) bis zum Anschlag (der Hebel wird in horizontaler Stellung
bleiben).
Kontrollieren Sie ob der Träger sicher und fest auf der Anhängerkupplung
sitzt (und sich nicht mehr verdrehen lässt). Ist dies nicht der Fall, muss der
Schnellverschluss nachgestellt werden. Klappen Sie den Hebel nach oben
und nehmen den Träger von der Anhängerkupplung ab. Entfernen Sie die
Schutzkappe (11) der Einstellschraube (13). Lösen Sie die Kontermutter
(12) der Einstellschraube und drehen Sie nun die Stellschraube am Schnell-
verschluss eine viertel Umdrehung herein. Ziehen Sie die Kontermutter
danach wieder fest.
Setzen Sie den Träger erneut auf die Anhängerkupplung und überprüfen
Sie, ob der Träger sicher und fest auf der Anhängerkupplung sitzt. Wieder-
holen Sie gegebenenfalls den Einstellvorgang, bis der Träger sicher und fest
sitzt. Drücken Sie die Schutzkappe wieder auf die Einstellschraube.
Wenn der Träger sich nicht mehr auf der Anhängerkupplung verdrehen
lässt, drehen Sie den Sicherungsbolzen des Schnellverschlusses, sodass
er einrastet. Schließen Sie nun den Schnellverschluss mit dem mitgelie-
ferten Vorhängeschloss ab und entfernen den Schlüssel aus dem Schloss.
Bewahren Sie diese Schlüssel sorgfältig und an einem sicheren Ort auf. Der
Fahrradträger ist nun auch gegen Diebstahl geschützt.
Überprüfen Sie regelmäßig den festen Sitz des Trägers auf der Anhänger-
kupplung, sowie die Befestigung der Fahrräder am Träger. Überprüfen Sie
ebenso regelmäßig die Funktion der Lichtanlage Ihres Fahrradträgers.
Das Vorhängeschloss ist immer erforderlich beim
Einsatz des Fahrradträgers. Der Fahrradträger darf
nur verwendet werden, wenn das Vorhängeschloss
korrekt eingesetzt und abgeschlossen ist. Das Schloss
ist sicherheitsrelevant.
Stellen Sie immer sicher, dass die Kontermutter an der
Einstellschraube richtig angezogen ist!
Leichte Druckspuren auf der Kupplungskugel sind
normal und beeinträchtigen die Funktion nicht

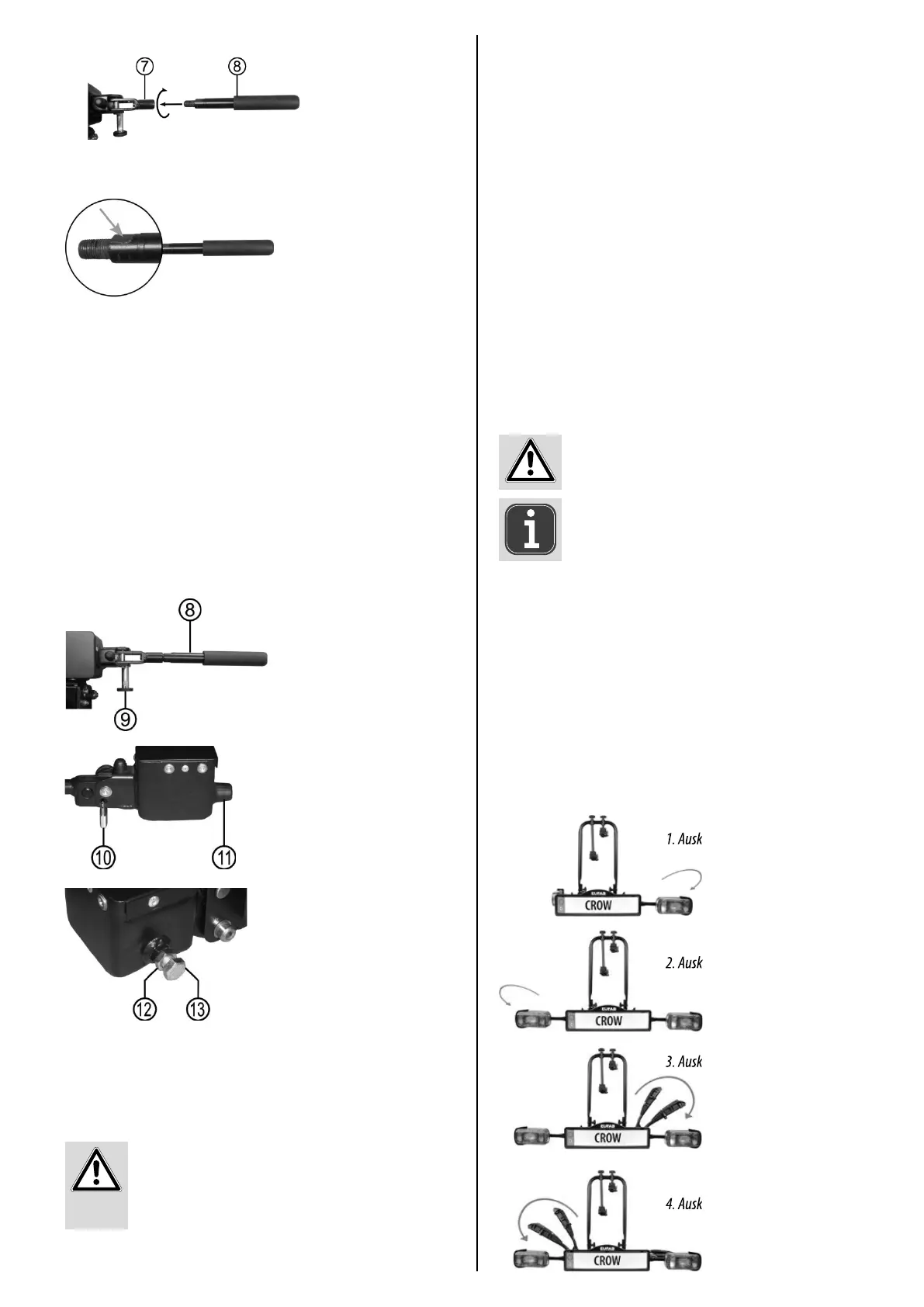

Bild 7: Montage Spannhebel
Bild 9: Schnellverschluss
Bild 10: Vorhängeschloss/Schutzkappe
Bild 11: Einstellschraube
Bild 8: Schlüssel äche
5.1.3 MONTAGE DES SPANNHEBELS
5.2 MONTAGE DES FAHRRADTRÄGERS AUF DER
ANHÄNGERKUPPLUNG
ACHTUNG
Klappen Sie den Fahrradträger, wie auf den folgenden Bildern dargestellt,
auseinander.
5.3 AUSEINANDERKLAPPEN DES FAHRRADTRÄGERS
1. Ausklappen der rechten Rückleuchte
2. Ausklappen der linken Rückleuchte
3. Ausklappen der rechten Radschienen
4. Ausklappen der linken Radschienen
1. Ausklappen der rechten Rückleuchte
2. Ausklappen der linken Rückleuchte
3. Ausklappen der rechten Radschienen
4. Ausklappen der linken Radschienen
