Eureka 400 - Parts List; How to Assemble; Lista de Partes; Armado

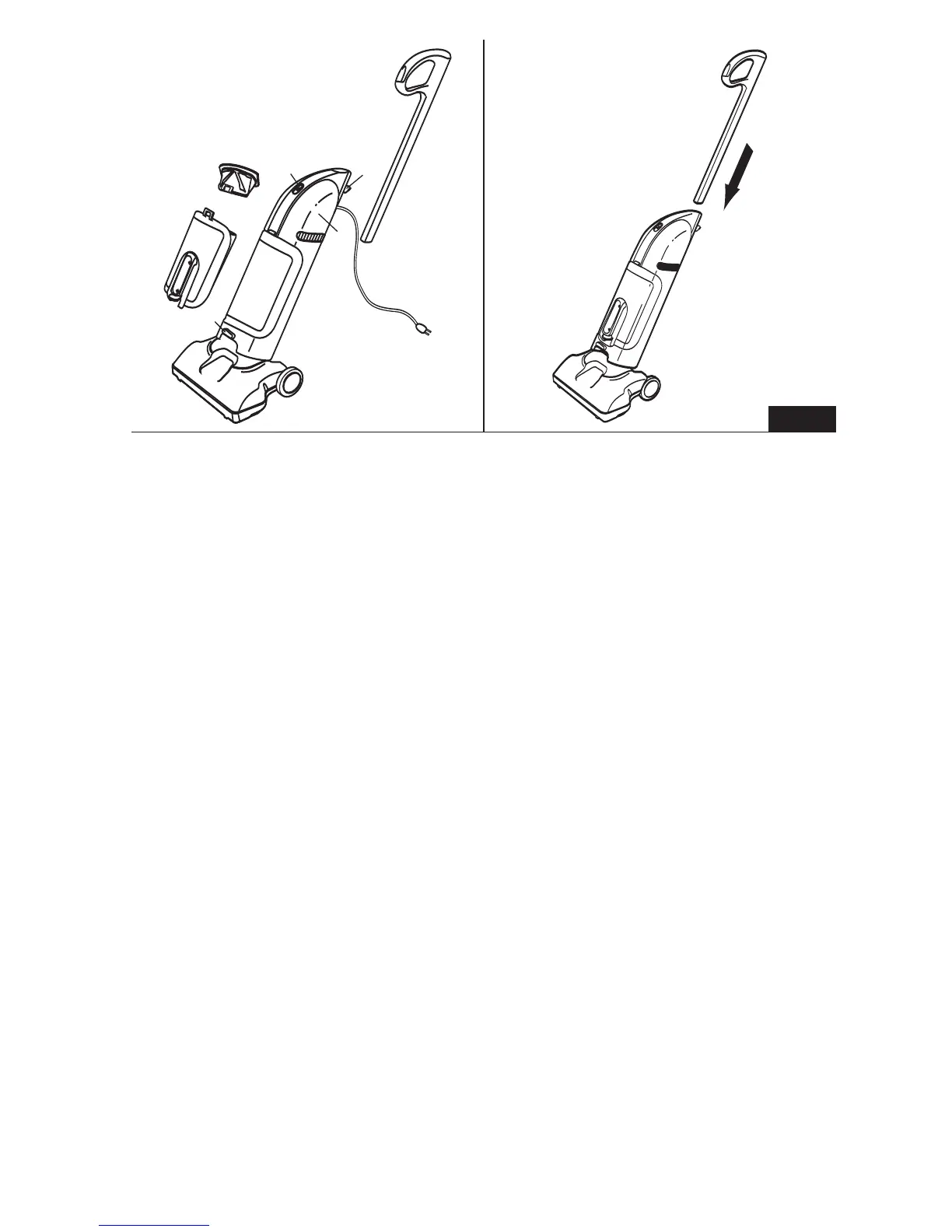

FIG. 1
5
ENGLISH
PARTS LIST
●
A
Body
●
B
Floor nozzle
●
C H
andle
●
D
Power switch
●
E
Dust cup latch
●
F
Dust cup
●
G
Filter assembly
●
H
Stair cleaning hand grip
●
I
Handle button
●
J
Electrical cord
HOW TO ASSEMBLE
Attach Handle (FIG. 1)
Step 1: Align the handle
●
C
up with the hole in the top of the
body
●
A
. Flat side of handle and loop forward.
Step 2: Push handle
●
C
down into body while pressing the
handle button
●
I
on back of the body
●
A
. Handle will
click into place.
Step 3: There are two handle positions available. Handle all the
way up and handle all the way down.
Step 4: Handle button
●
I
needs to be depressed to raise and
lower the handle
●
C
.
ESPAÑOL
LISTA DE PARTES
●
A
Cuerpo
●
B
Boquilla para pisos
●
C Mango
●
D
Interruptor de encendido
●
E
Traba del recipiente para polvo
●
F
Recipiente para polvo
●
G
Conjunto de filtro
●
H
Agarradera para limpieza de escaleras
●
I
Botón del mango
●
J
Cordón eléctrico
ARMADO
Fije del mango (FIG. 1)
Paso 1: Alinee el mango
●
C
con el orificio de la parte superior
del cuerpo
●
A
. Lado plano y bucle del mango hacia
adelante.
Paso 2: Presione el mango
●
C
hacia abajo y adentro del cuerpo
mientras presiona el botón del mango
●
I
de la parte
trasera del cuerpo
●
A
. El mango calzará en su sitio con
un clic.
Paso 3: El mango tiene dos posiciones. Totalmente hacia arriba y
totalmente hacia abajo.
Paso 4: Es necesario presionar el botón
●
I
para subir o bajar el
mango
●
C
.
●
G
●
F
●
E
●
H
●
A
●
A
●
C
●
C
●
J
●
D
●
I
●
I
●
B
