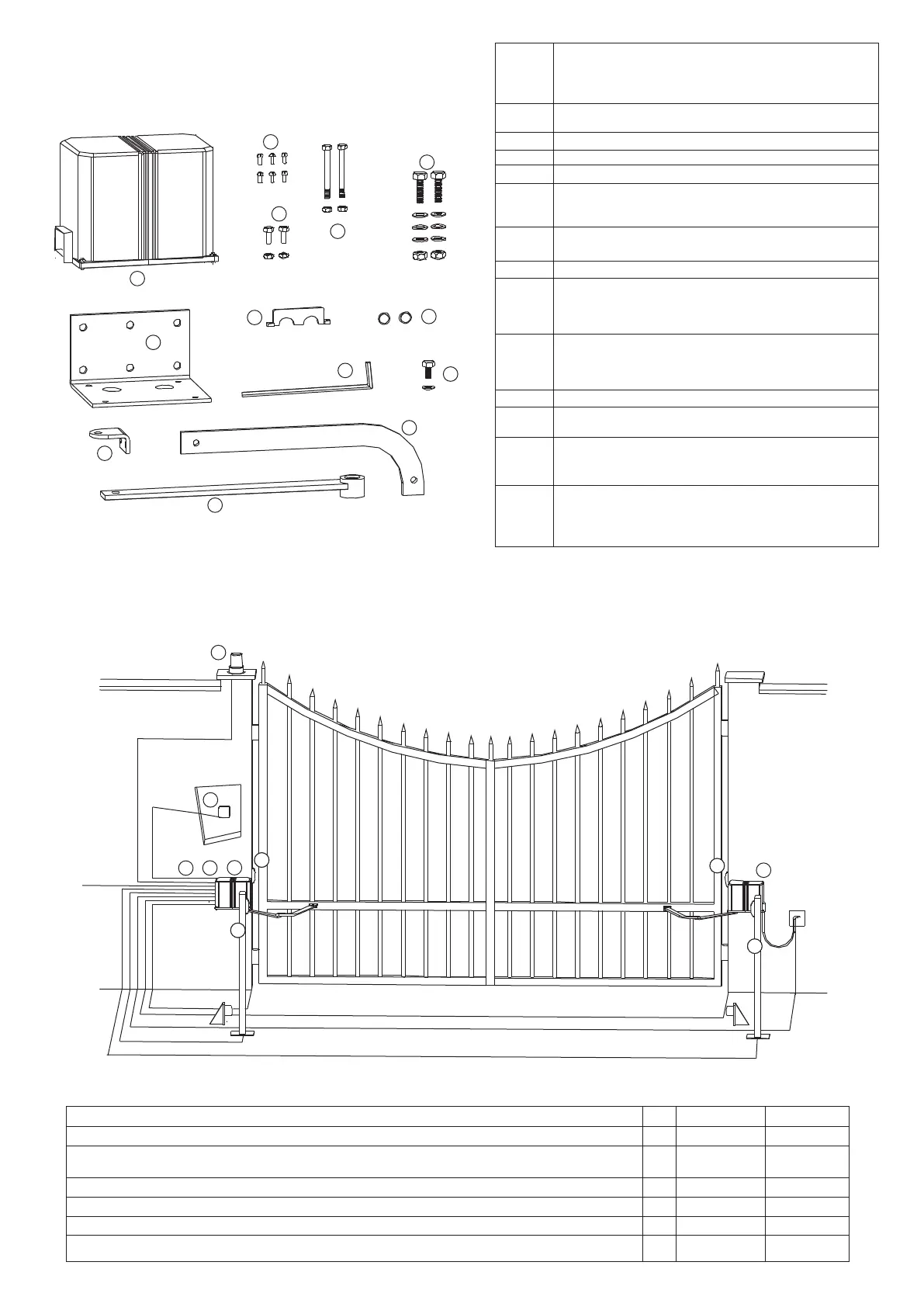

COMPOSIZIONE - COMPOSITION
COMPOSITION - COMPOSICIO
01 n°1 Attuatore sinistro Sx o destro Dx
Actionneurs gauche Sx ou dtoite Dx
Actuators Right Dxor Left SX
Dispositivos izquierdo Sx o derecho Dx
02 n°1 Piastra di ancoraggio - Pattes de fixation - Anchor plate - Plancha
de anclagje
03 n°1 Braccio curve - Bras curvé - Bent arm - Brazo curvo
04 n°1 Braccio diritto - Bras droit - Upright arm - Brazo derecho
05 n°1 BR_C Staffa - patte - Bracket - Ambrazadera.
06 n°1 Cavallotto ferma guaina - Bride maintien de gaine
Staple for protective covering
Acesorio especìfico para firmar la vaina
07 n°1 Vite 8x16 - Vis 8x16 - Screw 8x16 - Vid 8x16
PFL 8x32 Rondelle - Rondelles - Washer - Arandelas
08 n°2 Tappi Ø 20 - Bouchon Ø 20 - Cap Ø 20 - Tapón Ø 20
09 n°2 Bulloni T.E. 8x70 e dadi autobloccanti M8
Boulons T.E. 8x70 et Ecrous
Galvanized T.E. and Screw M8
Pernos T.E. 8x70 y Tuercas M8
10 n°2 Bulloni T.E. 8x25 e dadi autobloccanto M8
Boulons T.E. 8x25 et Ecrois M8
Galvanized T.E. 8x25 and Screw M8
Pernos T.E. 8x25 y Tuercas M8
11 n°6 Viti M12 - Vis M12 - Screw M12 - Vid M12
12 n°2 Bulloni T.E. 12x35 - Boulons T.E. 12x35
Galvanized T.E. 12x35 - Pernos T.E. 12x35
12 n°2 Dadi autobloccanti M12 - Ecrois M12 - Screw M12
Tuercas M12
n° 6 Ø 12 Rondelle - Rondelles - Washer - Arandelas
13 n°1 Chiave di sblocco - Clé de deblocage
Release key - Liave de desbloqueo
n°1 Manuale Generalità - Manuel Generalites
General Instructions manual - Manual Generalidad
01
13
09
06
08
10
12
11
02
03
04
05
07
01
06
03
03
03
03
02 + 04 + 05
07
F
C
230V
B
C
A
A
C1
C1
SCHEMA FUNZIONALE - SCHÉMA DE FONCTIONNEMENT
OPERATIONAL DIAGRAM - FUNKTIONSPLAIN - ESQUEMA FUNCIONAL
1 Motoriduttore - Motoreducteur - Gear motor - Antrieb - Motorreductor
2 Centrale elettronica - Centrale électronique - Electronic control unit - Elektroschrank - Central eléctronica
3 Fotocellule - Photocellules - Photocells - Fotozelle - Fotocélulas Rx --
Tx
4 Antenna - Antenne - Aerial - Antenne - Antena
5 Ricevitore radio - Récepteur radio - Radio Receiver - Funkempfänger - Receptor radio
6 Lampeggiatore - Clignotant - Warning light - Blinkleuchte - Luz Intermitente
7 Selettore a chiave - Contacteur a clé - Key contactor - Schlüsselschalter Selector de llave
A 3 x 1,5+T 2 x 1
B 2 x 1,75+T 2 x 1,75+T
C 2 x 0,50 mm² 2 x 0,50 mm²
_ C¹ 4 x 0,50 mm² 4 x 0,50 mm²
RG58 Rg58
_______ _______
F 2 x 0,50 mm² 2 x 0,50 mm²
D 2 x 0,50 mm² 2 x 0,50 mm²
