SA-320 Installation Guide
Page 5

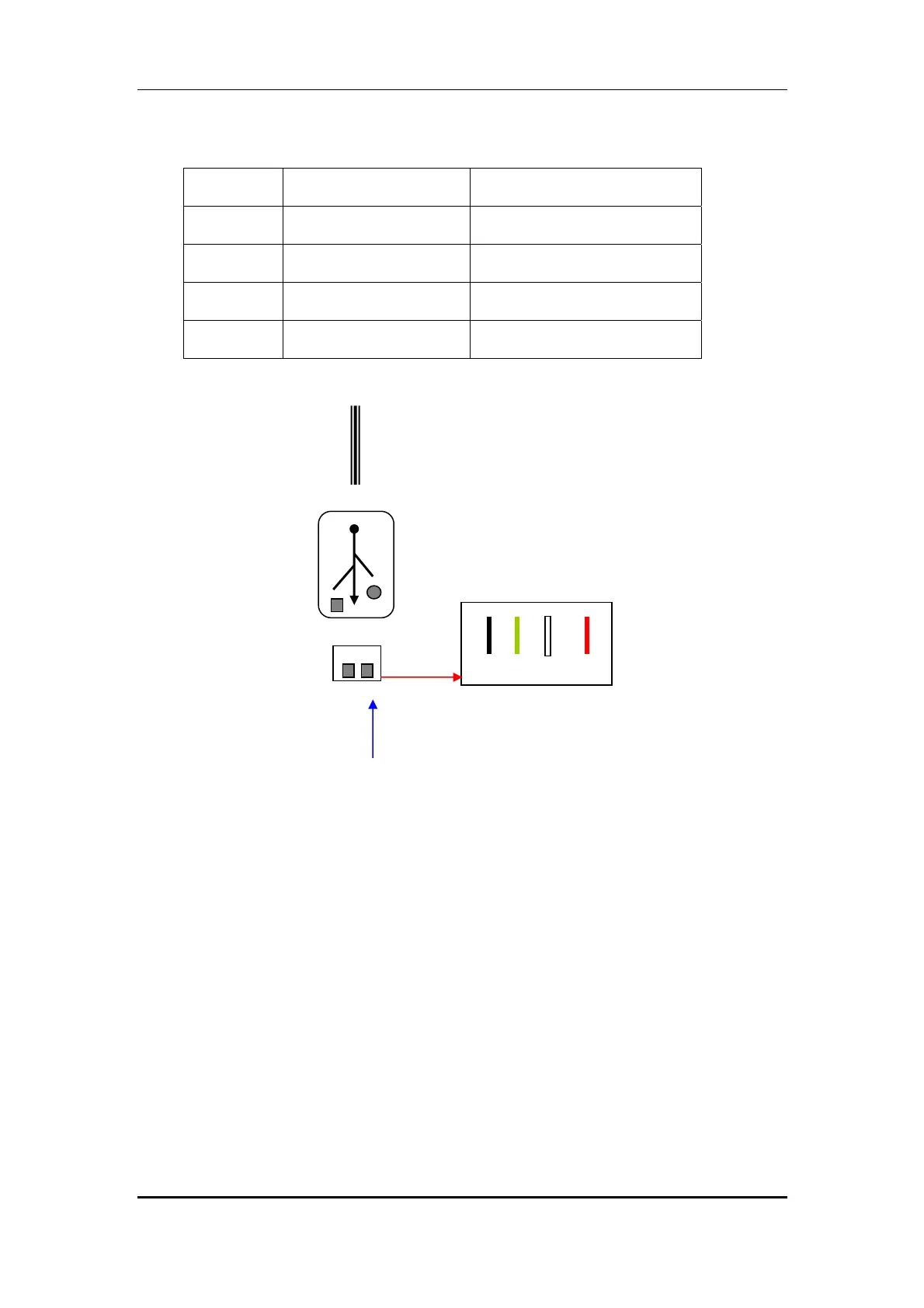

2.2 USB Connector Definition
Pin Function Color
1 VCC, 5V Red
2 D- White
3 D+ Green
4 GND Black
GND D+ D- VCC
USB Connector Pin 4 3 2 1
Pin 1
Connector Pin Assignment
