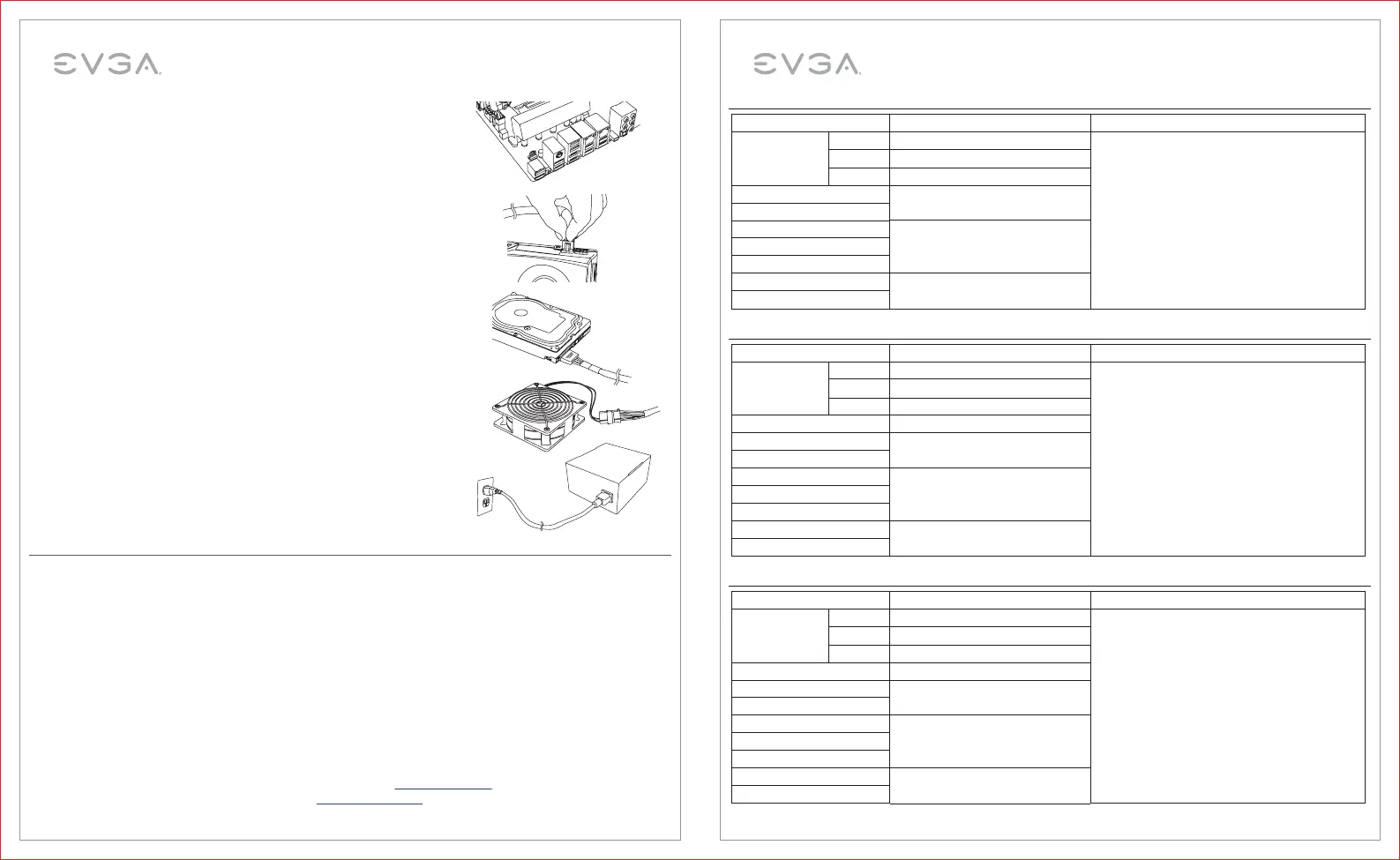

5. Conecte el cable EPS12V 4+4 clavijas de la fuente de alimentación y la
placa madre. (Opcional) - Si usted planea en overclocking extrema y su
placa base soporta 8 Pines adicionales o conectores de alimentación de
CPU 4-Pines, conecte el segundo cable EPS12V 4+4-Pines. Esto sólo es
necesario para el overclocking pesada o para placas base duales CPU.
6. Conecte los cables 6/6+2-Pines PCI-E para la tarjeta gráfica(s).
NOTA: No intente conectar un cable de 8-Pines PCI-E en un conector
de 6-Pines sin primero desmontar los dos pines adicionales.
7. Conecte los cables de alimentación SATA a todas las unidades de
datos o unidades ópticas. (discos duros, unidades de estado sólido,
unidades ópticas)
8. Conecte los conectores periféricos “Molex“ 4-Pines para ventiladores,
bombas, componentes heredados y otros dispositivos/adaptadores.
9. Conecte el cable de alimentación de CA a la fuente de aliment
ación y en la pared. Revise todas las conexiones para asegurar
una conexión sólida y gire el interruptor de encendido de la fuente
de alimentación a la posición ON.
Manual del Usuario Fuente de Poder
650W / 750W / 850W Bronze
Manual del Usuario Fuente de Poder
650W / 750W / 850W Bronze
EVGA 650BQ configuración de cables
Conectores Modulares Cables
MB
CPU1
VGA1
Color de Cable
1 x ATX 20+4-Pin
Negro
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4
1 x Molex 4-Pin x 3 + 1 Floppy
Cableado rigido
VGA2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
EVGA 750BQ configuración de cables
Conectores Modulares Cables
MB
CPU1
VGA1
Color de Cable
1 x ATX 20+4-Pin
Negro
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x EPS/ATX12V 8(4+4)-Pin
3 x SATA 5-Pin x 3
2 x PCI-E 6-Pin + 8(6+2)-Pin
1 x Molex 4-Pin x 2
1 x Molex 4-Pin x 3 + 1 Floppy
Cableado rigido
VGA2
CPU2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
EVGA 850BQ configuración de cables
Conectores Modulares Cables
MB
CPU1
VGA1
Color de Cable
1 x ATX 20+4-Pin
Negro
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x EPS/ATX12V 8(4+4)-Pin
2 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4
2 x PCI-E 6-Pin + 8(6+2)-Pin
1 x Molex 4-Pin x 2
1 x Molex 4-Pin x 3 + 1 Floppy
Cableado rigido
VGA2
CPU2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
Q: Veo que hay más de 4 orificios para tornillos de la parte posterior de la fuente de alimentación, pero el envase
sólo ofrece (4) tornillos, es un poco de falta?
A: No le falta nada, sólo se tendrá que conectar la fuente de alimentación EVGA a la caja con 4 tornillos. La fuente
de alimentación dispone de más de (4) orificios para proporcionar una compatibilidad óptima para los diseños de
caso en la actualidad.
Q: Mi EVGA incluye fuente de alimentación (2) cables EPS para mi madre, tengo que conectar las dos cosas?
A: Placas base sólo requieren (1) 4+4 o 8-Pines EPS conexión, en algunos modelos, un 4+4-Pines de conexión
adicional en la placa base se pueden encontrar para configuraciones de doble CPU o de extrema overclocking.
Si su placa base de apoyo de doble 8 conexiones EPS perno, consulte el manual de fabrica motherboard para
obtener información sobre la función y el poder adecuado si las conexiones EPS.
Q: ¿Si tengo un problema o una pregunta, ¿puedo obtener ayuda?
A: Todos los productos de EVGA están respaldados por garantías tom nivel, así como apoyo técnico.
El apoyo puede ser contactado para la fuente de alimentación al +1-888-881-3842 opción 1, opción 3 o póngase
en contacto con nosotros por correo electrónico a support@evga.com.
Q&A
