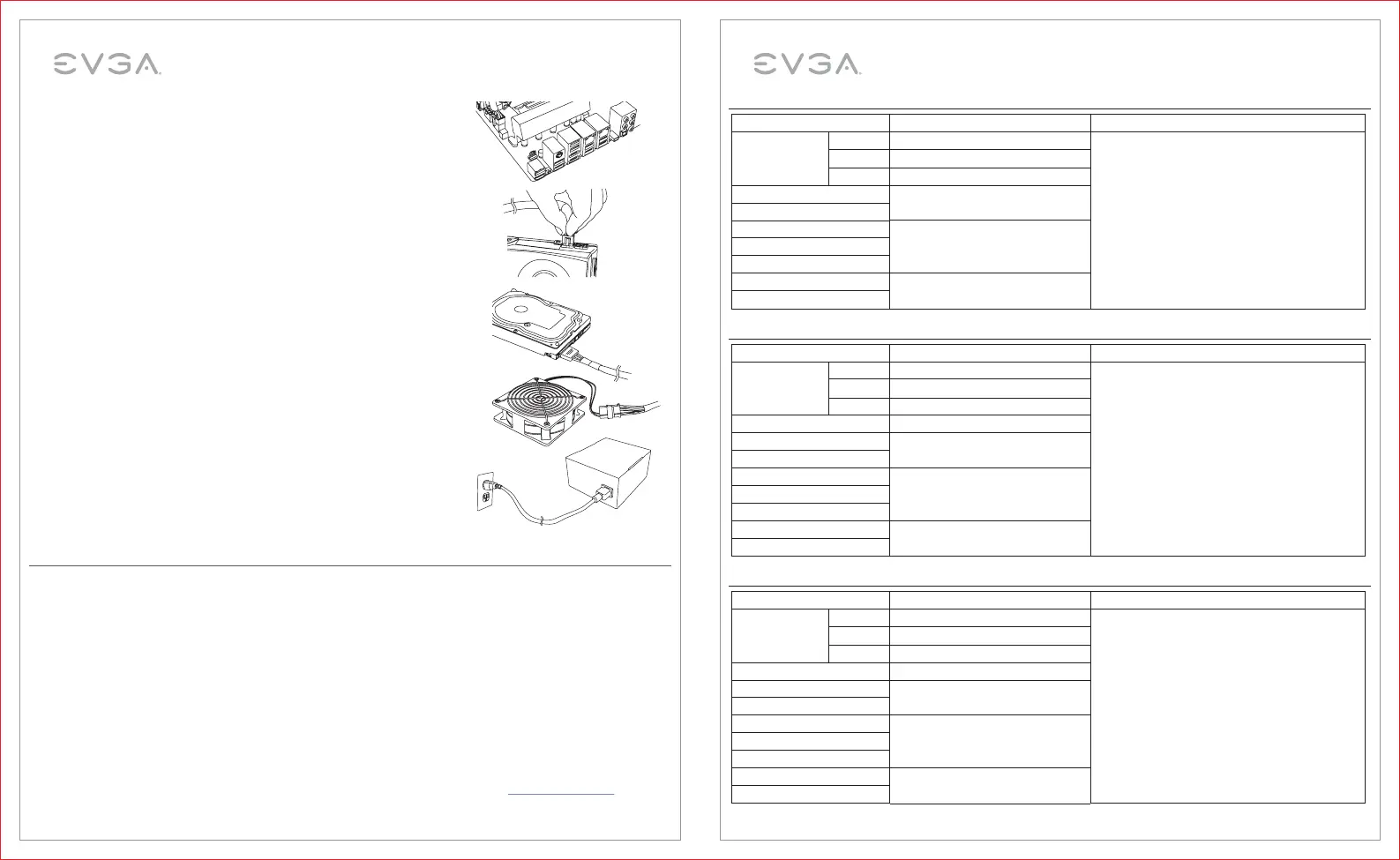

5. Conecte o cabo 4+4-Pin EPS12V de sua Fonte em sua placa-mãe.
(Opcional) - Se você está pensando em realizar overclock e a sua
placa-mãe suporta 8-Pin adicional ou conectores de alimentação
da CPU de 4-Pin, conecte o segundo cabo EPS12V 4+4-Pin.
Isso só é necessário para overclocking pesado ou para placas-mãe
dual processadas. (Dual CPU)
6. Conecte os cabos PCIe de 6/6+2-Pin em sua(s) placa(s) de vídeo.
IMPORTANTE: Não tente conectar um cabo PCI-E de 8-Pin em um
conector de 6-Pin sem antes retirar os dois pinos adicionais.
7. Conecte os cabos de energia SATA aos seus dispositivos (discos
rígidos, SSDs e dríves ópticos).
8. Conecte os “Molex” conectores de 4-Pin periféricos para ventiladores,
bombas, componentes adicionais e outros dispositivos/adaptadores.
9. Conecte o cabo de alimentação para o fornecimento de energia
na tomada. Verifique todas as conexões para garantir uma conexão
sólida e ligue o interruptor de alimentação da fonte de alimentação
para a posição ON.
Manual do Usuário para Fonte de
Alimentação 650W / 750W / 850W Bronze
Manual do Usuário para Fonte de
Alimentação 650W / 750W / 850W Bronze
EVGA 650BQ Configuração de cabos
Conexão Modular Cabos
MB
CPU1
VGA1
Cor do Cabo
1 x ATX 20+4-Pin
Preto
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4
1 x Molex 4-Pin x 3 + 1 Floppy
Cabeamento
rígido
VGA2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
EVGA 750BQ Configuração de cabos
Conexão Modular Cabos
MB
CPU1
VGA1
Cor do Cabo
1 x ATX 20+4-Pin
Preto
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x EPS/ATX12V 8(4+4)-Pin
3 x SATA 5-Pin x 3
2 x PCI-E 6-Pin + 8(6+2)-Pin
1 x Molex 4-Pin x 2
1 x Molex 4-Pin x 3 + 1 Floppy
Cabeamento
rígido
VGA2
CPU2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
EVGA 850BQ Configuração de cabos
Conexão Modular Cabos
MB
CPU1
VGA1
Cor do Cabo
1 x ATX 20+4-Pin
Preto
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x EPS/ATX12V 8(4+4)-Pin
2 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4
2 x PCI-E 6-Pin + 8(6+2)-Pin
1 x Molex 4-Pin x 2
1 x Molex 4-Pin x 3 + 1 Floppy
Cabeamento
rígido
VGA2
CPU2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
P: Eu vejo há mais de 4 orifícios na parte traseira da fonte de alimentação, mas a embalagem só ofertas (4)
parafusos está faltando algum ?
R: Não falta nada, você só precisará anexar a fonte de alimentação EVGA no Gabinete com 4 parafusos.
A fonte de alimentação oferece mais de (4) orifícios para oferecer compatibilidade ideal para projetos atuais de
Gabinetes diferenciados.
P: Minha Fonte EVGA inclui 2 cabos EPS para a minha placa mãe, eu preciso conectar os dois juntos?
R: A maioria das placas-mães modernas requerem apenas conexão (1) 4+4 ou 8-Pin EPS. Em alguns modelos,
uma conexão de 4+4-Pin adicional sobre a placa-mãe pode ser encontrada para configurações CPU dual ou para
um overclocking. Se a sua placa-mãe suporta dupla 8-Pin EPS conexões, consulte o manual do fabricante da
placa para obter detalhes sobre o funcionamento adequado e utilização de energia das conexões EPS.
P: Se eu tiver um problema ou uma dúvida, posso obter suporte?
R: Todos os produtos EVGA contam com garantia, assim como suporte técnico. O Suporte de sua fonte pode ser
obtido através do Skype “SuporteEVGA”, ou entre em contato por e-mail através do support@evga.com.
Perguntas Frequentes
