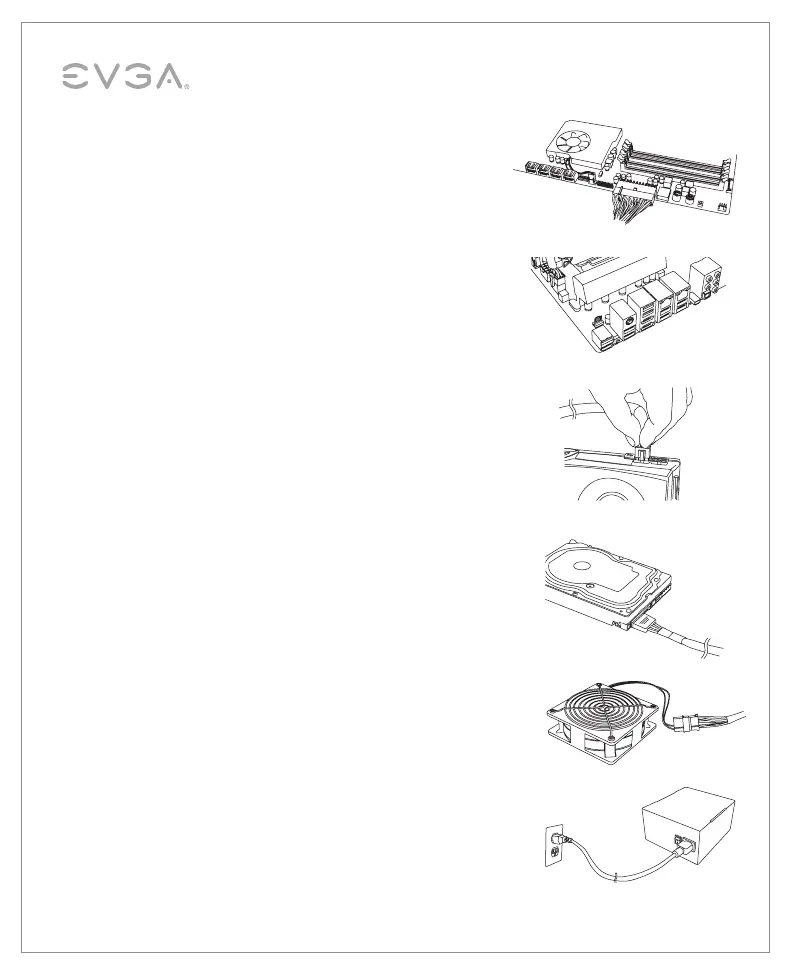

Collegare il cavo ATX da 24 pin alla scheda madre.
4.
Collegare i cavi di alimentazione SATA a tutte le unità di dati o
unità ottiche (hard disk, unità stato solido, unità ottiche).
7.
Collegare i connettori “Molex” periferici a 4 pin a ventole,
pompe,componenti legacy e altri dispositivi/adattatori.
8.
Collegare il cavo di alimentazione CA all’alimentatore e alla presa
a muro. Controllare tutti i collegamenti per assicurarsi che siano
ben saldi e accendere l’alimentatore premendo l’interruttore di
alimentazione (posizione “ON”).
9.
12
Italiano
Manuale utente Unità di alimentazione
6. Collegare i cavi PCI-E 6/6+2 pin alla scheda grafica o schede grafiche.
NOTA 1: non tentare di collegare un cavo PCI-E a 8 pin a un connettore
a 6 pin senza prima rimuovere i due pin supplementari.
NOTA 2: si consiglia di utilizzare un unico cavo PCI-E per la connessione
alle prese sulle schede grafiche se la scheda video richiede molta potenza,
per esempio se è dotata di più di 2 connettori PCI-E 6 pin + 8 pin e 8 pin + 8 pin.
5. Collegare il cavo EPS12V da 4+4 pin alla scheda madre.
(Opzionale) – se si intende utilizzare un overclocking estremo e la
propria scheda madre supporta connettori per l’alimentazione della
CPU a 8 pin o 4 pin, collegare il secondo cavo EPS12V da 4+4 pin.
Questo è solo necessario per un overclocking estremo o per schede
madri con doppia CPU.
