187
www.evolutionpowertools.com
7.1MONTAŻ I PRZYGOTOWANIE

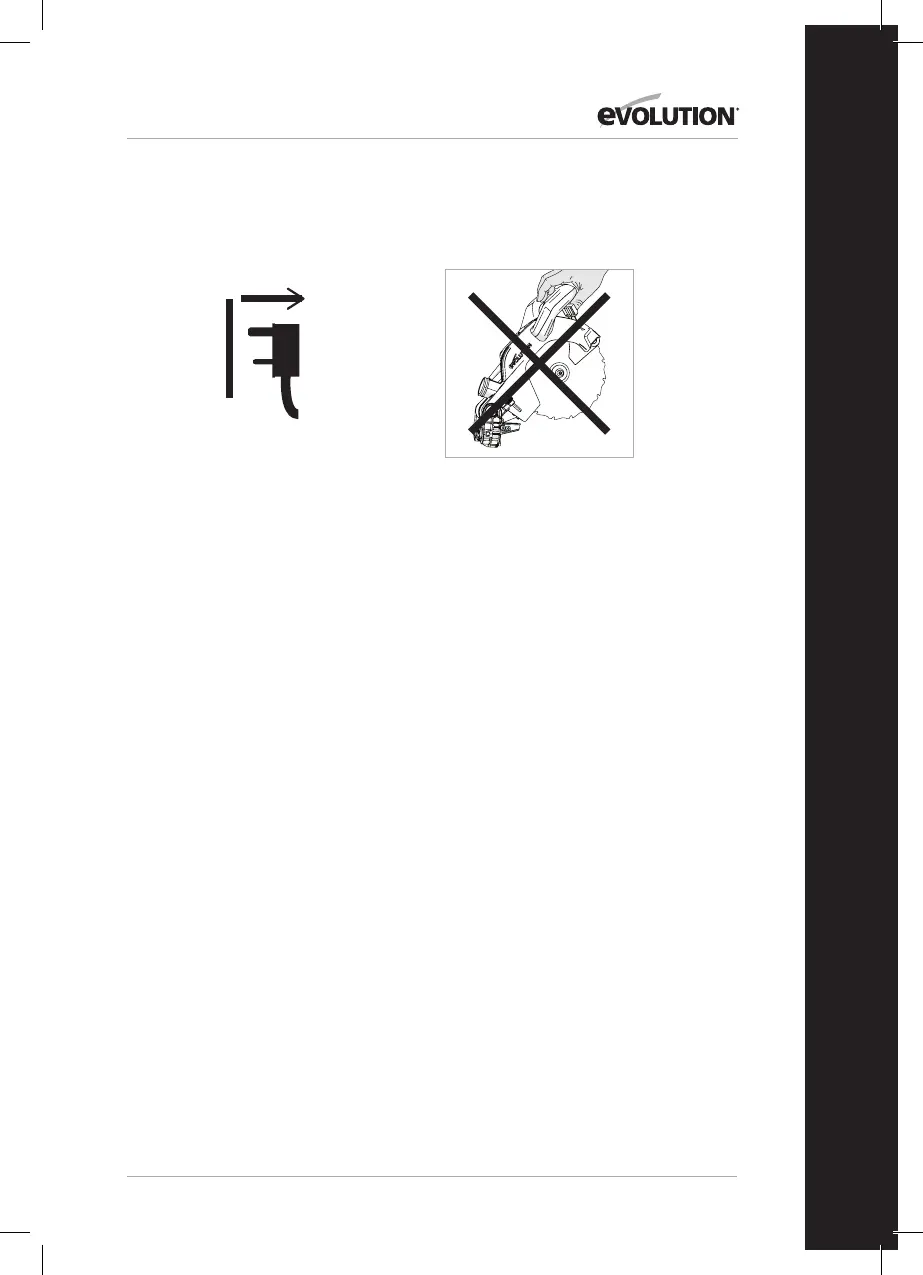

OSTRZEŻENIE: Przed zmienianiem
stawień zawsze należy odłączyć urządzenie
od źródła zasilania.
Aby maszyna była gotowa do użytku, należy
dokonać niewielkich czynności montażowych.
Montując urządzenie, właściciel/operator
zyska wartościowy wgląd w zaawansowane
funkcje ukośnicy. Pozwoli to operatorowi na
wykorzystanie pełnego potencjału urządzenia,
kiedy będzie już gotowe do użytku.
Uwaga: Należy przeanalizować schematy
pokazujące zmontowane urządzenie. Pozwolą
one na uzyskanie wartościowego wglądu w
urządzenie, co pomoże w procesie montażu.
NARZĘDZIA POTRZEBNE
DO MONTAŻU I REGULACJI
Klucz imbusowy - załączony i umieszczony w
przeznaczonym mu schowku na urządzeniu.
(Rys. 1)
Wkrętak płaski - nie załączony.
Uwaga: Proces montażu jest jednorazowy.
Po zakończeniu montażu nie należy podejmować
prób rozmontowania urządzenia.
Tarcza i inne małe części również powinny być
założone przez właściciela/operatora.
Uwaga: Kontrola bezpieczeństwa musi zostać
przeprowadzona po zakończeniu montażu i
przed użyciem urządzenia - zobacz strony 199
OSTRZEŻENIE: Pod żadnym pozorem nie
wolno podłączać głowicy tnącej do źródła
zasilania i podejmować próby użycia jej jako
ręcznej pilarki.
NALEŻY ZAPOZNAĆ SIĘ Z CZĘŚCIAMI
Są cztery (4) główne części wymagające montażu
(włącznie z tarczą) oraz dwie (2) inne mniejsze
części wymagające podłączenia. Dodatkowo
należy zamontować tarczę (załączona).
Stół obrotowy i szyja skosu (Rys. 2)
Prowadnice posuwu (Rys. 3)
Głowica tnąca (w zablokowanej pozycji po
wyjęciu z opakowania) (Rys. 4)
Tarcza (Rys. 5)
Uwaga: Tarczę należy zamontować na końcu.
Należy zamontować ją dopiero po zakończeniu
procesu montażowego i po przeprowadzeniu
kontroli bezpieczeństwa montażu - zobacz
stronę 199
POKRĘTŁO BLOKOWANIA UKOSU (Rys. 6)
Króciec z gwintem pokrętła blokowania ukosu
przechodzi przez otwór w uchwycie blokowania
ukosu (Rys. 7) i wkręca się w wewnętrznie
gwintowaną szyjkę w podstawie urządzenia.
SZYJA SKOSU
Uwaga: Szyja zamontowana jest do
stołu obrotowego. Szyja powinna zostać
wyregulowana do pozycji 0°.
Należy poluzować śrubę blokady skosu,
używając uchwytu blokady skosu. (Rys. 8)
Należy przekręcić szyję do pozycji pionowej
tak, aby opierała się o próg 0 stopni.
Należy dokręcić uchwyt blokady skosu.
PL
