11）Bridge (LED BLEUE) :
La LED s’allume quand le mode BRIDGE est activé.
12）STEREO (LED BLEUE) :
La LED s’allume quand le mode STEREO est activé.
13）PARALLEL (LED BLEUE) :
La LED s’allume quand le mode PARALLELE est activé
14）PANNEAU DE VENTILATION :
Le panneau peut se retirer afin de nettoyer la mousse des filtres. Il n’y a pas de besoin d’outil.
Remarque : Nous vous recommandons de nettoyez la mousse toutes les 2 ou 3 utilisations ou même à chaque
utilisation si nécessaire.

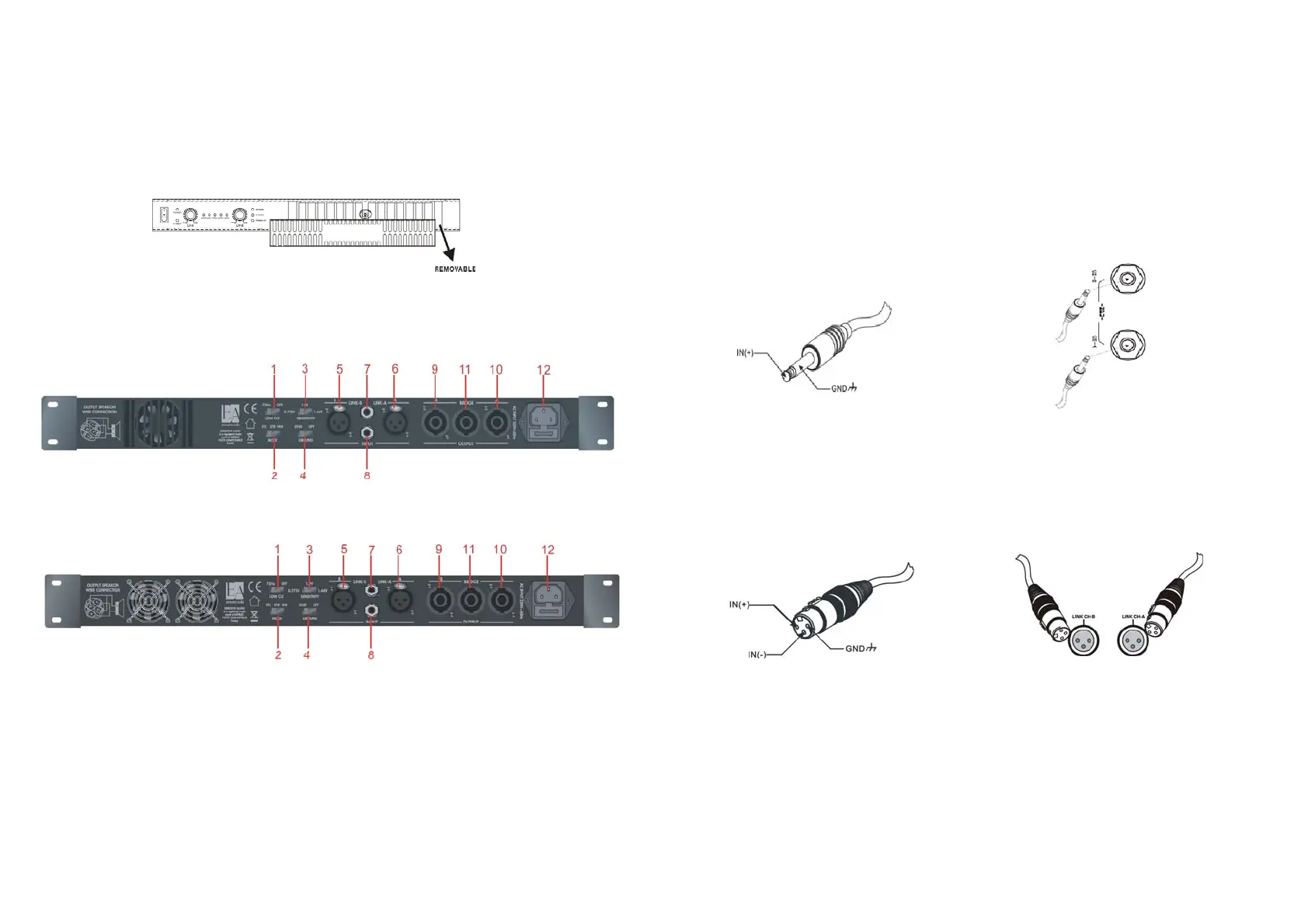

5. Face ARRIERE
z ALPHA 01
z ALPHA 02
z ALPHA 03
z ALPHA 04
1) LOW CUT
:
75 HZ
2) MODE
:
L’amplificateur est par défaut en mode Stéréo. Avec le commutateur, vous pouvez choisir entre le mode Stéréo,
Bridge ou Parallèle.
3) SENSITIVITY
:
Le commutateur permet de sélectionner la sensibilité d’entrée, 0.775V, 1.0V ou 1.44V
4) GROUND
:
Parfois, il est possible d’entendre des nuisances sonores. Positionnez le commutateur sur LIFT pour casser la
boucle de terre entre l’ampli et le châssis des autres appareils de votre installation. Les bruits disparaissent.
5/6) ENTREE XLR (CH A &CH B)
:
Signal en entrée
5
7/8) ENTRÉE AUDIO (CH A &CH B) :
Signal en entrée pour prise JACK Stéréo 6.35.
9/10) SORTIE (CH A &CH B)
:
Connecteur SPEAKON
11) BRIDGE MODE
:
Sortie SPEAKON pour le mode BRIDGE
12) ALIMENTATION
:
Connecteur IEC
6. Branchements (signal d’entrée)
1 ) Branchement assymétrique
Fig. 1 : Signal d’entrée Jack MONO 6.35
Signal d’entrée CH A & CH B : MONO Jack
Tip = Signal
Sleeve= Terre
Fig.（1）
Pour un branchement symétrique, vous pouvez utiliser une Jack STEREO 6.35
2
）
Entrée XLR (femelle) CH A & CH B
Utilisez une prise standard XLR femelle pour connecter plusieurs amplis en cascade.
Pin1: Terre / Pin2: Signal + / Pin3: Signal –
Fig. (2)
Remarque : Des mauvais branchements peuvent être à l’origine du mauvais fonctionnement de l’appareil.
Assurez-vous que tous les branchements soient corrects avant d’allumer l’appareil.
