43
MSP-30103-V02
5.0 INSTALLER LA PISCINE
IMPORTANT: Ne commencez pas le montage si des pièces sont manquantes. Pour
des pièces de rechange, appelez le numéro de téléphone du Service client dans votre
région. Le nombre de personnes nécessaire pour le montage: Au moins 2 personne.
Le temps indicatif de rèalisation globale hors prèparation du terrain et hors mise en
eau: 45 ~60 minutes.
Étape 1. PRISE EN COMPTE DE TOUTES LES PIÈCES.
Retirez toutes les pièces du/des carton(s) et placez-les au sol, à l’emplacement
où elles doivent être assemblées Vériez chaque pièce selon la « RÉFÉRENCE DES
PIÈCES » 1.0. Assurez-vous que toutes les pièces à assembler sont prises en compte.

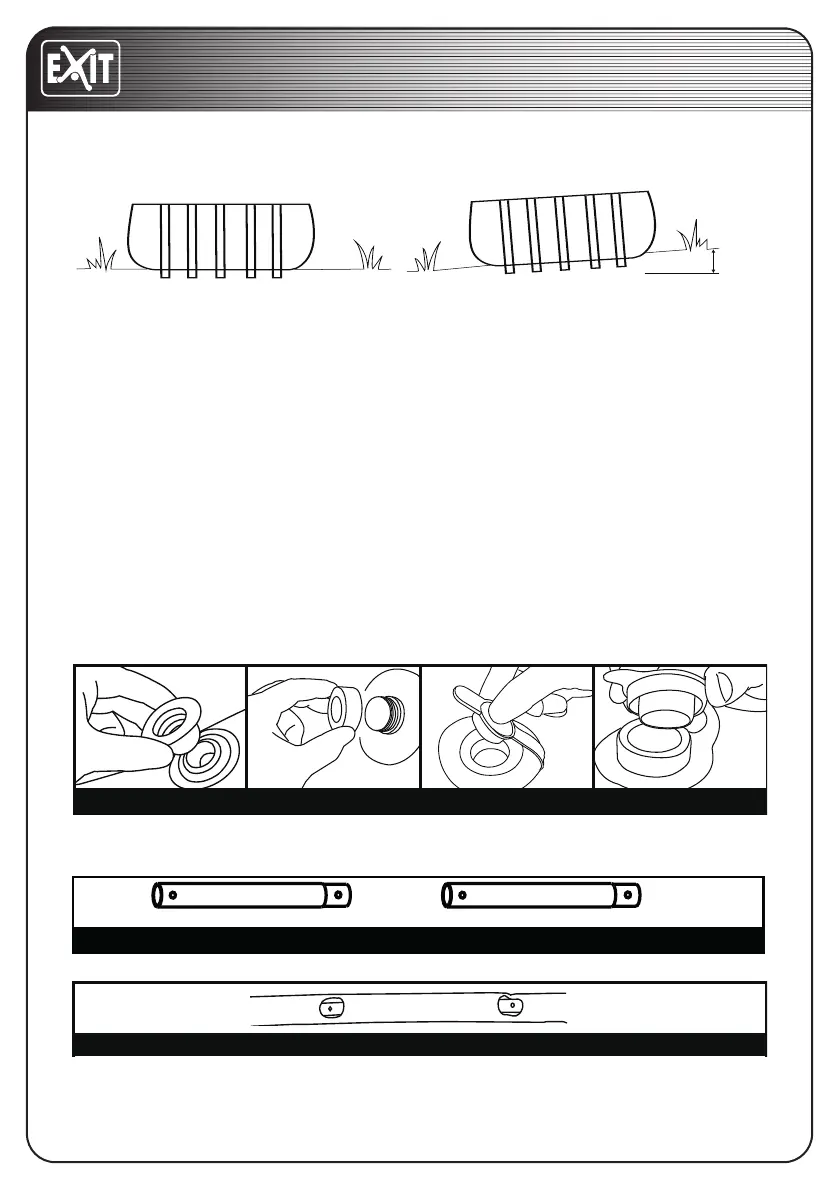

Étape 2. INSTALLEZ LE CACHE ET LE BOUCHON DES SOUPAPES DE VIDANGE
Assurez-vous que le bouchon de vidange extérieur est inséré dans le capuchon
de vidange extérieur et que le cache de la soupape de vidange est vissé
fermement. Insérez les trous de raccordement avec les bouchons. (Le bouchon
de vidange de sortie change en fonction des différentes tailles de piscine.)
BUTÉE
Bouchon de vidange de sortie B
Cache de la vanne de vidange
Bouchon de vidange de sortie A
Étape 3. INSTALLEZ LA POUTRE HORIZONTALE
A
A-A.
A
Slide combined beams into sleeve,the hole on the beams should face outwards.
Faites coulisser les poutres combinées dans le manchon, le trou des poutres doit être dirigé vers l'extérieur.
BEAM E BEAM D
BEAM C
For 4mx2mx99 cm (13’x6,5’x39”)/4mx2.07mx1.22m (13’x6,8’x48”), the combination is E-D-C
BEAM C
BEAM A
BEAM B
For 5.4mx2.74mx1.22m (18’x9’x48”), the combination is C-A-A-A-B
BEAM A BEAM A
+3°
Bumpy,Sloping Ground-INCORRECT
Flat,Level Ground-CORRECT
Sol plat, horizontal CORRECT Sol bosselé, en pente-INCORRECT
To Next Page
