CARACTÉRISTIQUES
Alimentation : 12 V~ par le transformateur fourni ou 12 V par alimenta-
tion (non fournie)
Consommation : 50 mA en veille
Programmation : par la face avant du clavier, sauvegardée en cas de cou-
pure de courant
Relais (maxi 1,5A 12 V à 24 V) : 1 relais : bornes NO NC C.
Commande temporisée :
gâche ou serrure électrique, automatisme, éclairage...
Commande Marche/Arrêt : éclairage...
Temporisation : relais durée de 1 à 99 secondes ou fonction Marche/Arrêt
CONSIGNES DE SÉCURITÉ
Le transformateur devra impérativement être monté sur le rail DIN d’un
tableau modulaire ou monté en saillie sur un support non métallique, en uti-
lisant les deux trous de fixation. Il est bien entendu que les cache-borniers
devront être obligatoirement remontés; d’autre part le raccordement doit se
faire sur une installation électrique conforme à la norme NFC 15-100 pour la
France, et UNE FOIS LE CÂBLAGE COMPLÈTEMENT TERMINÉ.
Protection : le transformateur est équipé d’une protection thermique
“PTC”. En cas de dommage ou court circuit il faut pour récupérer la protec-
tion du transformateur.
1. Débrancher l’alimentation 230 V~ (2 mn au minimum)
2. Effectuer la réparation si besoin
3. Rebrancher l’alimentation 230 V~
Français

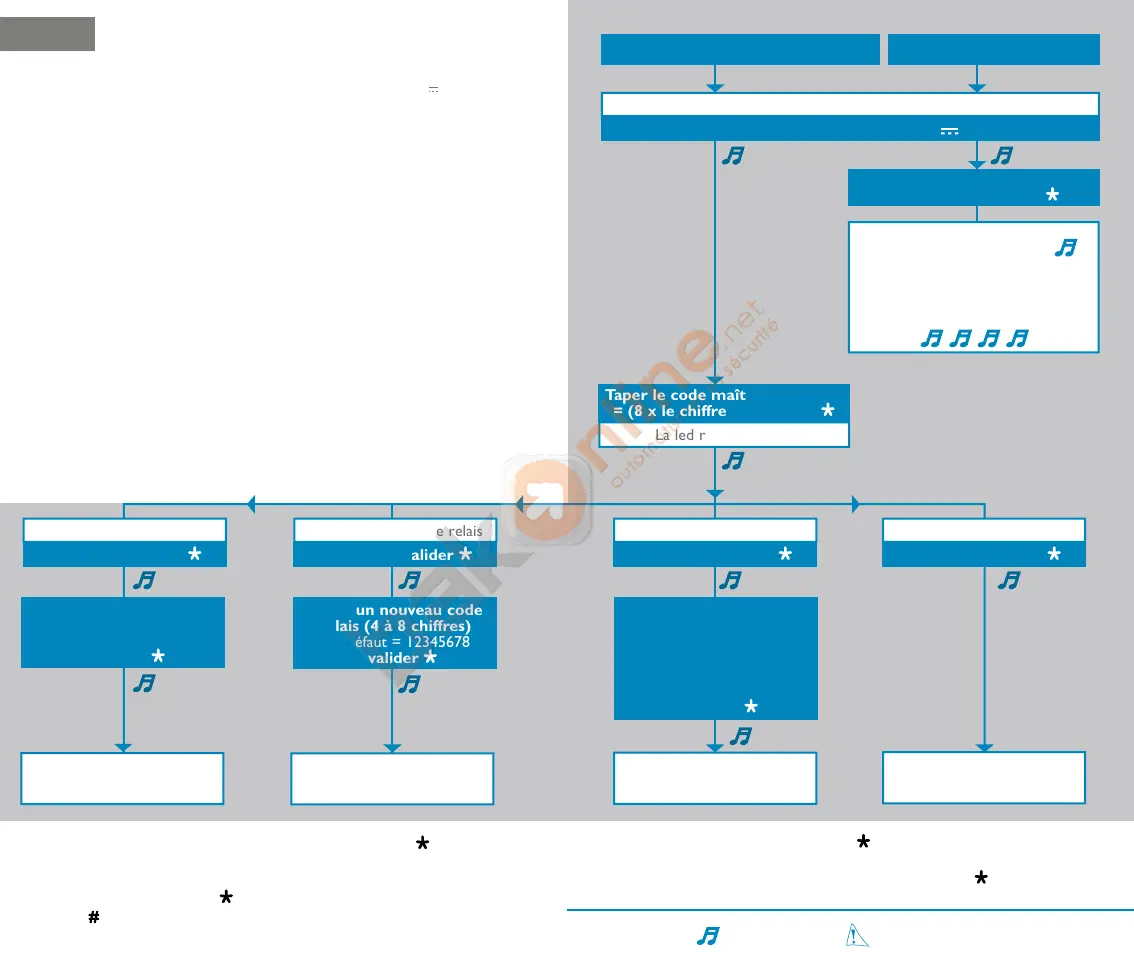

MODE DE PROGRAMMATION MODE PAR DÉFAUT
Brancher le 12 V ~ ou 12 V
Mettre le système en route
Le nouveau code relais
est enregistré
La temporisation
est enregistrée
Le nouveau code maître
est enregistré
Taper un nouveau code
relais (4 à 8 chiffres)
par défaut = 12345678
+ valider
Taper la temporisation du
relais (2 chiffres de 01 à
99)
exemple : 05 = 5 secondes
00 = marche/arrêt
par défaut = 5 secondes
+ valider
Taper un nouveau code
maître (4 à 8 chiffres)
par défaut = 8 x le chiffre 1
+ valider
La porte est ouverte
(la led verte s’allume)
ou
Le clavier bip 4 fois = Erreur
Taper le code relais par défaut =
(12345678) + valider
Mode d’emploi : entrer votre code relais et presser
, le relais sera
opérationnel pendant la temporisation qui aura été programmée.
Si le relais est programmé en mode marche/arrêt, pour la marche, entrer
votre code relais et presser , pour l’arrêt, entrer à nouveau votre code et
presser #.
Remise à zéro (RESET) : Presser
(maintenir cette touche pendant
toute la procédure), couper immédiatement l’alimentation et attendre 2
secondes. Remettre l’alimentation, après 6 bips relâcher
La led rouge s’allume
Taper le code maître par défaut
= (8 x le chiffre 1) + valider
Taper 52 + valider
Temporisation du relais
Taper 56 + valider
Enregistrement code maître
Taper 51 + valider
Enregistrement code relais
code relais ≠ code maître
Taper 50 + valider
Reconfigurer par défaut
Le système est reconfiguré
par défaut
= Melodie
