Extel KLAVY 3 - Regras de Segurança

CARACTERÍSTICAS
Alimentação: 12 V~ por transfo. (fornecido) ou 12 V por alimentação
(não fornecida)
Consumo: 50 mA em vigília
Programação : pela parte da frente do teclado. Salvaguardada em caso de
falha de energia
Relé (máx. 1,5A 12V a 24V): 1 relé: bornes NO NC C
Comando temporizado: chapa-testa ou fechadura eléctrica, automatismo, ilu-
minação...
Comando Em Funcionamento / Parado: iluminação
Temporização: Relé duração de 1 a 99 seg. ou função Em funcionamento /
Parado
REGRAS DE SEGURANÇA
O transformador deverá ser obrigatoriamente montado no carril DIN de
uma placa modular ou montado em saliência num suporte não metálico, uti-
lizando os dois orifícios de fixação. Os dois tapa-terminais do transformador
devem ser obrigatoriamente remontados; por outro lado, a ligação deve ser
efectuada numa instalação eléctrica em conformidade com a norma NFC
15-100 para a França e QUANDO A CABLAGEM ESTIVER CONCLUÍDA.
Protecção: o transformador está equipado com uma protecção térmica «PTC».
Em caso de danos ou curto-circuitos, é necessário para recuperar a pro-
tecção do transformador. 1. Desligar a alimentação 230 V~ (2 min no mínimo)
2. Efectuar a reparação, se necessário
3. Voltar a ligar a alimentação 230 V~

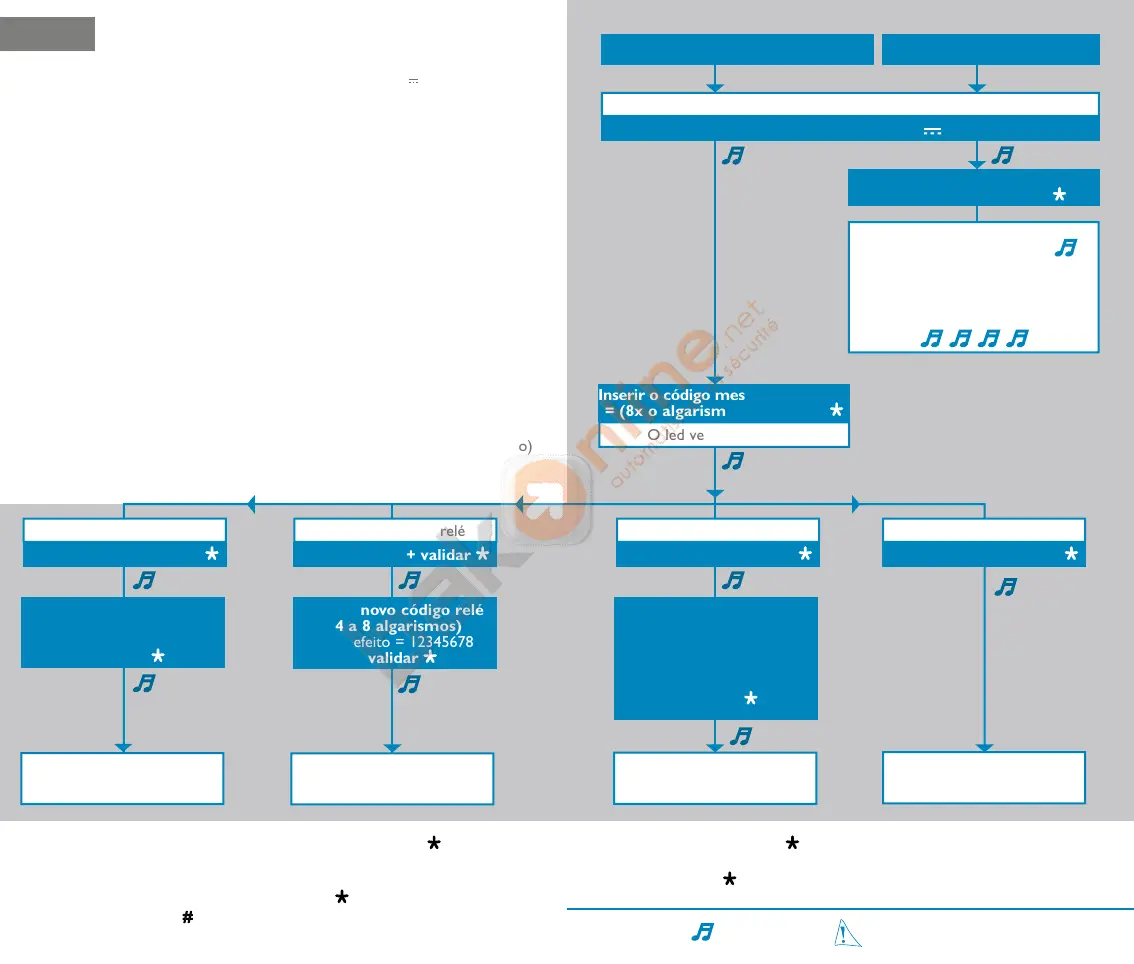

MODO DE PROGRAMAÇÃO MODO POR DEFEITO
Ligar o 12 V ~ ou 12 V
Ligar o sistema
Novo código relé
está gravado
Temporização
está gravado
Novo código mestre
está gravado
Inserir novo código relé
(4 a 8 algarismos)
Por defeito = 12345678
+ validar
Inserir temporização do
relé (2 algarismos, 01 a 99)
ex: 05 = 5 segundos
00 = funcionamento parado
Por defeito = 5 segundos
+ validar
Inserir novo código mestre
(4 a 8 algarismos)
Por defeito = 8 x o algarismo 1
+ validar
A porta está aberta
(O led verde acende-se)
ou
O teclado toca 4 vezes = erro
Inserir o código relé por defeito
= (12345678) + validar
Modo de emprego: Introduzir o código relé e pressionar
, o relé ficará
operacional durante o temporização programado.
Se o relé estiver programado em funcionamento/parado; para o funciona-
mento, introduzir o código relé e pressionar , para a paragem introduzir
o código e pressionar #.
RESET : Premir esta tecla (e manter premida durante todo o procedi-
mento). Cortar a alimentação imediatamente. Voltar a ligar a alimentação,
após 6 bips soltar .
O led vermelho acende
Inserir o código mestre por defeito
= (8x o algarismo 1) + validar
pressionar 52 + validar
Temporização do relé
pressionar 56 + validar
Gravação código mestre
pressionar 51 + validar
Gravação código relé
código de relé ≠ código principal
= Melodia
pressionar 50 + validar
Reconfigurar por defeito
O sistema é reconfigurado
por defeito
Português
