KENMERKEN
Voeding: 12 V~ per transfo (bijgeleverd) of 12 V per voeding (niet bijgeleverd)
Verbruik: 50 mA in stand-by
Programmering via de voorkant van het klavier. In geval van stroomstoring
beschermd
Relais (max.1,5A 12V tot 24V) 1 relais : punten NO NC C.
Getemporiseerde bediening: schootplaat of elektrisch slot, automatisme,
verlichting…
Bediening aan/uit: verlichting…
Temporisering: relais gedurend 1 tot 99 seconden of functie Aan/Uit
VEILIGHEIDSVOORSCHRIFTEN
De transformator moet absoluut op een DIN rails van een modulair rek
gemonteerd worden, of als opbouw op een niet metalen ondergrond, gebruik
makend van de bevestigings openingen. Het spreekt vanzelf, dat de borg schroe-
ven verplicht gemonteerd worden; anderzijds moet de aansluiting op een
elektrische installatie, overeenkomend met de normen NFC 15-100 gedaan
worden, en eenmaal ALS DE BEKABELING KOMPLEET AFGEMAAKT IS.
Bescherming: de transformator is met een warmtebeveiliging “PTC” uitgerust.
In geval van schade of kortsluiting, moet men om de bescherming van de
tranformator terug te vinden:
1.de voeding 230V~ uitschakelen (minstens 2 minuten)
2. de eventuele reparatie uitvoeren
3. de voeding 230 V~ weer inschakelen.

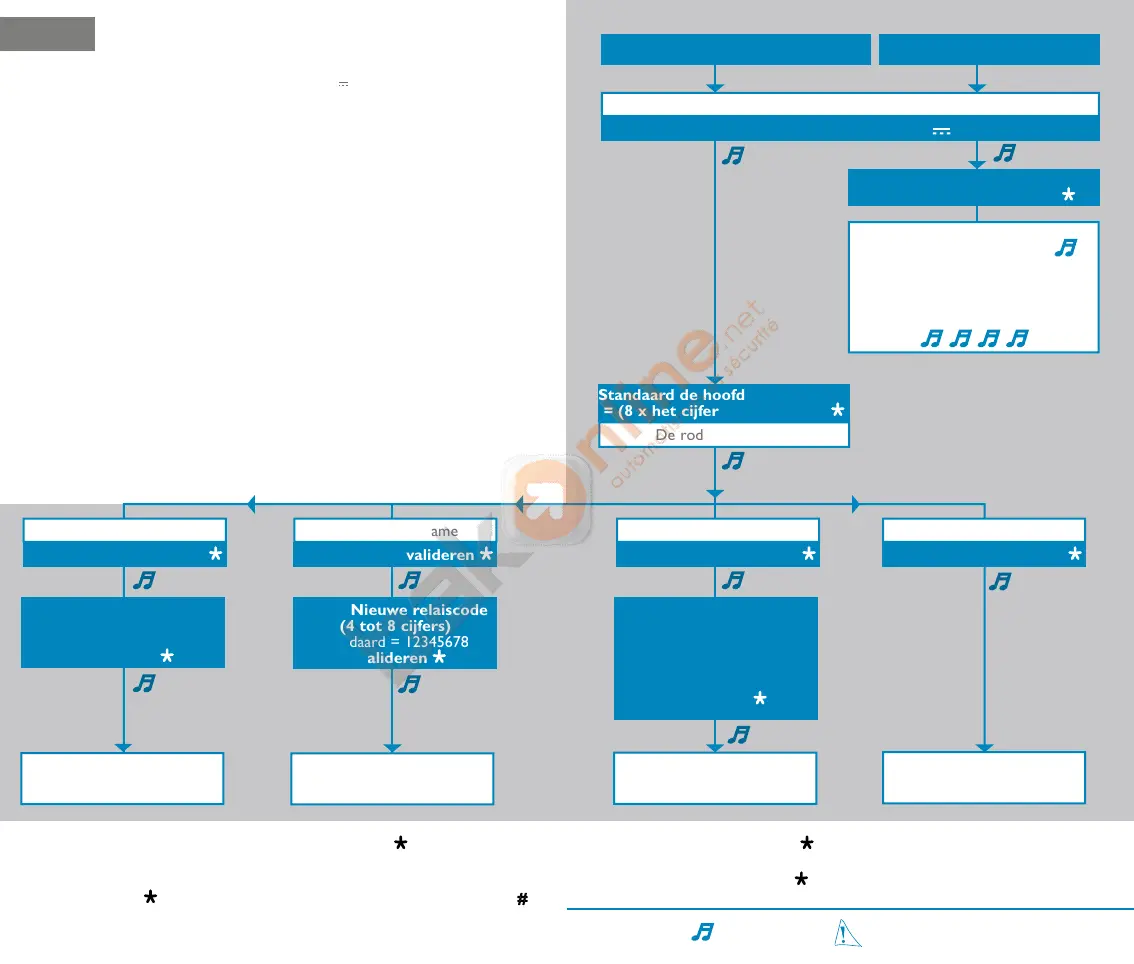

PROGRAMMERINGS WIJZE STANDAARDSTAND
12 V ~ aansluiten of 12 V
Het systeem aanzetten
Nieuwe relaiscode
is geregistreerd
Vertraging van het relais
is geregistreerd
Nieuwe hoofdcode
is geregistreerd
Taper Nieuwe relaiscode
(4 tot 8 cijfers)
Standaard = 12345678
+ valideren
Taper vertraging van het
relais (2 cijfers, 01 tot 99°)
bijv: 05 = 5 seconden
00 = aan/uit
Standaard = 5 seconden
+ valideren
Taper nieuwe hoofdcode
(4 tot 8 cijfers)
Standaard = 8 x het cijfer 1
+ valideren
De deur is open
(De groene led licht op)
of
Het toetsenbord piept 4 maal `
= storing
Standaard de relaiscode invoeren
= (12345678) + valideren
Gebruiksaanwijzing: Uw relaiscode intoetsen en op
,drukken; de relais
werkt de vertraging die geprogrammeerd is.
Indien de relais op aan/uit geprogrammeerd is; voor aan, uw relaiscode ode
intoetsen en op drukken, Voor uit, opnieuw uw kode intoetsen en op #
drukken.
RESET: Druk op deze toets , (en houd deze tijdens de hele procedure
ingedrukt). Sluit de voeding af onmiddellijk. Sluit de voeding opnieuw aan,
laat na 6 piepjes de toets los .
De rode led gaat aan
Standaard de hoofdcode invoeren
= (8 x het cijfer 1) + valideren
Druk op 52 + valideren
Vertraging van het relais
Druk op 56 + valideren
Hoofdcode opname
Druk op 51 + valideren
Relaiscode opname
Relais kode ≠ Hoofd kode
= Melodie
Druk op 50 + valideren
Standaard herconfigureren
Standaard herconfiguratie van
het systeem
Nederlands
