Extel KLAVY 3 - Regras de Segurança

CARACTERÍSTICAS
Alimentação: 12 V~ por transfo. (fornecido) ou 12 V por alimentação (não
fornecida)
Consumo: 50 mA em vigília
Programação : pela parte da frente do teclado. Salvaguardada em caso de
falha de energia
Relé (máx. 1,5A 12V a 24V): 1 relé: bornes NO NC C
Comando temporizado: chapa-testa ou fechadura eléctrica, automatismo, ilu-
minação...
Comando Em Funcionamento / Parado: iluminação
Temporização: Relé duração de 1 a 99 seg. ou função Em funcionamento /
Parado
REGRAS DE SEGURANÇA
O transformador deverá ser obrigatoriamente montado no carril DIN de uma
placa modular ou montado em saliência num suporte não metálico, utilizando
os dois orifícios de fixação. Os dois tapa-terminais do transformador devem ser
obrigatoriamente remontados; por outro lado, a ligação deve ser efectuada numa
instalação eléctrica em conformidade com a norma NFC 15-100 para a França e
QUANDO A CABLAGEM ESTIVER CONCLUÍDA.
Protecção: o transformador está equipado com uma protecção térmica «PTC».
Em caso de danos ou curto-circuitos, é necessário para recuperar a protecção
do transformador. 1. Desligar a alimentação 230 V~ (2 min no mínimo)
2. Efectuar a reparação, se necessário
3. Voltar a ligar a alimentação 230 V~

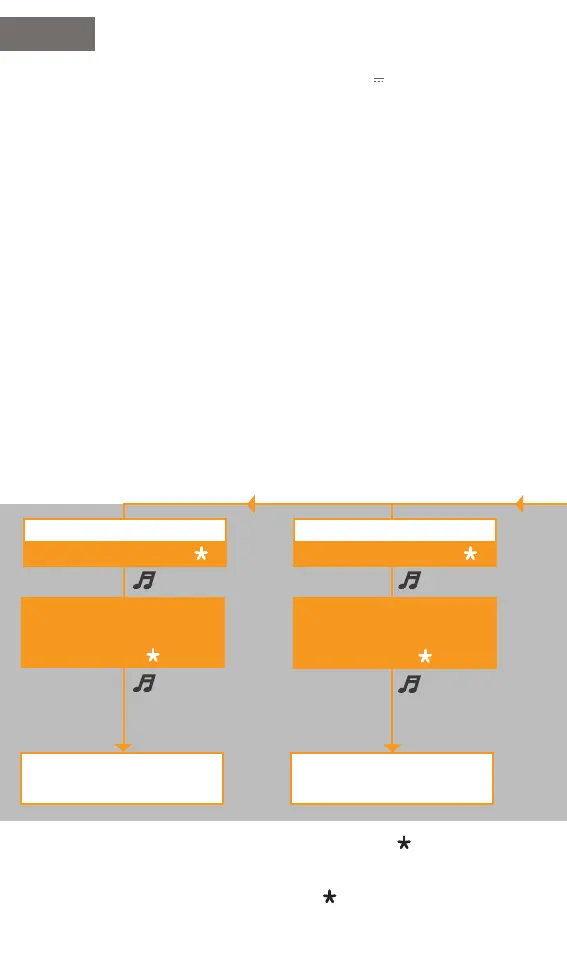

Novo código relé
está gravado
Novo código mestre
está gravado
Inserir novo código relé
(4 a 8 algarismos)
Por defeito = 12345678
+ validar
Inserir novo código mestre (4
a 8 algarismos)
Por defeito = 8 x o algarismo 1
+ validar
Modo de emprego: Introduzir o código relé e pressionar
, o relé ficará ope-
racional durante o temporização programado.
Se o relé estiver programado em funcionamento/parado; para o funciona-
mento, introduzir o código relé e pressionar , para a paragem introduzir o
código e pressionar ##.
pressionar 56 + validar
Gravação código mestre
pressionar 51 + validar
Gravação código relé
Português
